Unterschied zwischen BSP-Gewinde und NPT-, G-, R-Gewinde

Anzahl Durchsuchen:4596     Autor:VPC Pneumatik     veröffentlichen Zeit: 2022-10-29      Herkunft:https://www.vpc-pneumatic.com/

1. Was ist die BSP-Gewindegröße?

BSP (British Standard Pipe Thread) ist ein Britisches 55°-Rohrgewinde mit abgerundeter Spitze und Wurzel, verwendet in Europa und im britischen Commonwealth.

1/4' BSP-Gewinde: 1/4 gibt den Innendurchmesser des mit dem Innengewinde verbundenen Rohrs in Zoll an.


BSP-Gewindeabmessungstabelle
Thread-Größe

Threads pro

(Zoll)

Tonhöhe

Hauptdurchmesser (OD)

Kleiner Durchmesser (ID)

Messlänge

Zoll

mm

Zoll

mm

Zoll

mm

Zoll

mm

1/8

28

0.0357

0.907

0.383

9.728

0.3372

8.565

0.1563

3.97

1/4

19

0.0526

1.337

0.518

13.157

0.4506

11.445

0.2367

6.012

3/8

19

0.0526

1.337

0.656

16.662

0.5886

14.95

0.25

6.35

1/2

14

0.0714

1.814

0.825

20.955

0.7336

18.633

0.3214

8.164

3/4

14

0.0714

1.814

1.041

26.441

0.9496

24.12

0.375

9.525

1

11

0.0909

2.309

1.309

33.249

1.1926

30.292

0.4091

10.391

1¼

11

0.0909

2.309

1.65

41.91

1.5336

38.953

0.5

12.7

1½

11

0.0909

2.309

1.882

47.803

1.7656

44.846

0.5

12.7

2

11

0.0909

2.309

2.347

59.614

2.2306

56.657

0.625

15.875

2½

11

0.0909

2.309

2.96

75.184

2.8436

72.227

0.6875

17.463

3

11

0.0909

2.309

3.46

87.884

3.3436

84.927

0.8125

20.638

4

11

0.0909

2.309

4.45

113.03

4.3336

110.073

- -





2. Was ist NVV? Faden?

American National Standard Pipe Thread wird als „National Pipe Thread Standards“ abgekürzt Gewindewinkel beträgt 60°.Je nach Form wird das Gewinde in abgedichtete gerade Rohrgewinde und abgedichtete konische Rohrgewinde unterteilt. Es gibt auch unterschiedliche Formen von Außen- und Innengewindekurzschlüssen, wie z NPT (National Pipe Taper), NPS (Nationales Rohr gerade), NPTF (National Pipe Taper – Kraftstoff und Öl) oder NPSC (National Pipe Straight-Coupling) und so weiter.

1/2' NPT-Gewinde: 1/2 gibt den Innendurchmesser des mit dem Innengewinde verbundenen Rohrs in Zoll an.




3. Was ist der Unterschied zwischen NPT- und BSP-Gewinde?Sind NPT- und BSP-Gewinde kompatibel?

Gewindeform und -winkel sind unterschiedlich und nicht kompatibel.

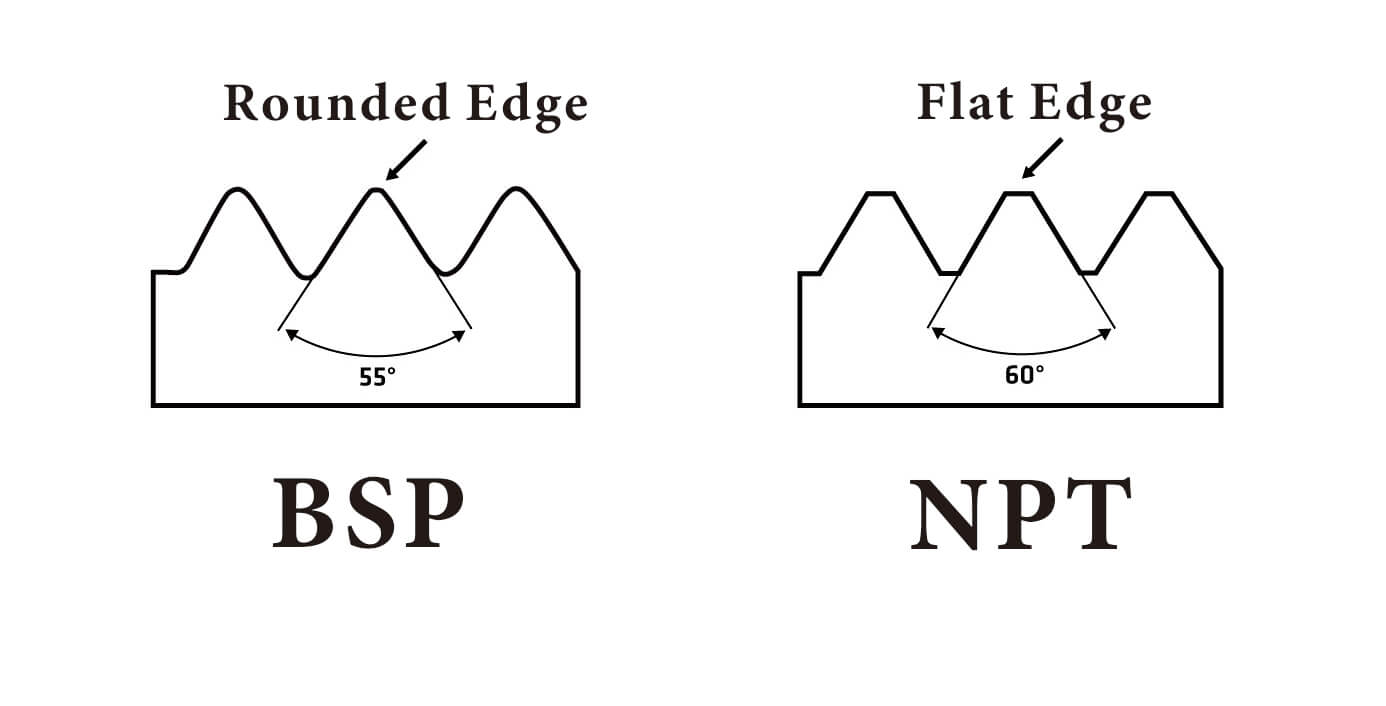

NVV ist ein 60° Konisches Rohrgewinde nach amerikanischem Standard mit einem konischen Profil und einer flachen Gewindeoberseite und -basis.

BSP ist ein 55° britisch Rohrgewinde mit abgerundeter Spitze und Wurzel abdichten.

NPT- oder BSP-Gewinde

4. Was ist der Unterschied zwischen BSP-, BSPP-, BSPF-, BSPM- und BSPT-Gewinde?

BSP-Gewinde werden je nach Form in gerade BSPP-Rohrgewinde und konische BSPT-Rohrgewinde unterteilt.

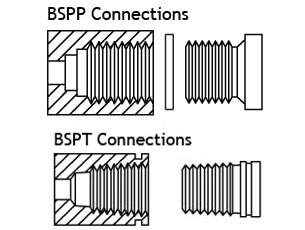

BSPP (British Standard Pipe Parallel) ist ein abgedichteter Anschluss mit geradem 55°-Rohrgewinde.In der VPC-Verschraubungsserie sind BSPP-Gewinde standardmäßig mit O-Ring erhältlich.

BSPF (British Standard Pipe Fine Handgewindebohrer) ist das britische nicht abgedichtete 55°-Feingewinde mit geradem Rohrgewinde, aber jetzt werden grundsätzlich BSPP-Gewinde verwendet, die sich direkt auf das BSPF-Gewinde beziehen.Das BSPF-Gewinde in der neuen Norm BS EN ISO-228-1 kann durch ein G-Gewinde ersetzt werden. BSPP=BSPF=G-Gewinde

BSPT (British Standard Pipe Taper) ist ein 55° konisches Rohrgewinde für British Sealed Connections, auch bekannt als PT-Gewinde (standardmäßig mit O-Ring in der VPC-Verschraubungsserie), das einen Gewindekegel von 1:16 hat und vor allem in der Wasser- und Gasindustrie eingesetzt wird.Die alte Norm für BSPT war BS 21, und in der neuen Norm BS EN 10226-1 kann sie durch R-Gewinde (Rc) ersetzt werden, d. h. BSPT-Gewinde (PT) und R-Gewinde (Rc) sind kompatibel.R (Rc)-Gewinde können in der neuen Norm BS EN 10226-1 ersetzt werden. BSPT( PT) = R(Rc)(Das Standard-BSP bezieht sich auf das BSPT-Gewinde in der VPC-Rohrserie.)

BSPM (British Standard Pipe Mechanical) ist ein alter Standard für britische Garne.In der neuen Norm BS EN ISO-228-1 kann es durch G-Gewinde ersetzt werden, d. h. BSPM, BSPF, BSPP und G-Gewinde sind kompatibel.


bspp vs. bspt

5. Was ist die G- und ZG-Gewindegröße?

G (von Gaspipe/deutsch Gewinde) ist eine britische nichtdichtende Verbindung 55° gerades Rohrgewinde, die durch Hinzufügen eines O-Rings oder einer Dichtung abgedichtet werden kann. Bei der VPC-Steckerserie ist das G-Gewinde standardmäßig mit einem O-Ring ausgestattet.

Es gibt zwei Arten von G-Gewinden: Außen- und Innengewinde.G-Gewinde mit O-Ringen eignen sich für Niederdruckleitungen, die statische Belastungen tragen.In Niederdruckrohrleitungen, die statische Belastungen tragen, können die Elastizität und Kompressibilität der O-Ringe beim Anziehen die Lücken zwischen den Gewinden füllen und so eine wirksame Abdichtung bilden.Gleichzeitig kann die Elastizität des O-Rings Rohrleitungsverschiebungen aufgrund von Temperaturänderungen oder Vibrationen ausgleichen, wodurch die Dichtwirkung weiter verbessert und Medienlecks verhindert werden.

ZG ist ein 55° konisches Rohrgewinde für dichte Verbindung.Die Verjüngung beträgt 1:16.Es wird im Allgemeinen für Wasserrohrverbindungsstücke verwendet und ist in europäischen Ländern weit verbreitet.ZG-Gewinde können im neuen Standard durch Rc (Innengewinde) ersetzt werden, d. h. ZG- und RC-Gewinde sind kompatibel.




6. Sind G-Gewinde mit NPT kompatibel?

NEIN.Der Winkel und die Gewindesteigung (Gewinde pro Zoll) von G-Gewinden und NPT-Gewinden sind unterschiedlich.


7. Was ist die R-Gewindegröße?

R (vom deutschen Rohr) Gewinde ist eine Sammelbezeichnung für 55° abgedichtete Rohrgewinde mit abgerundeter Spitze und Wurzel.

Rp – 55° abgedichtete gerade Innengewinde. Diese Gewinde werden hauptsächlich in Hochtemperatur- und Hochdruckumgebungen oder in Schmiersystemen verwendet.

Rs – 55° abgedichtetes gerades Außengewinde

Rc - 55° abgedichtetes konisches Innengewinde mit einer Konizität von 1:16, Heutzutage allgemein als R-Thread bezeichnet.

R1 – 55° abgedichtetes konisches Außengewinde.Gerades Innengewinde (Rp) + konisches Außengewinde (R1), 'gerade/konisch' fit.

R2 – 55° abgedichtetes konisches Außengewinde.Konisches Innengewinde (Rc) + Konisches Außengewinde (R2), 'Kegel/Kegel' fit.




8. Was ist der Unterschied zwischen BSPT- und NPT-Gewinde?

Der Winkel und die Steigung (Gewinde pro Zoll) der Gewinde sind unterschiedlich. BSPT beträgt 55° und NPT beträgt 60°.


9. Wie erkennt man BSP-Gewinde?

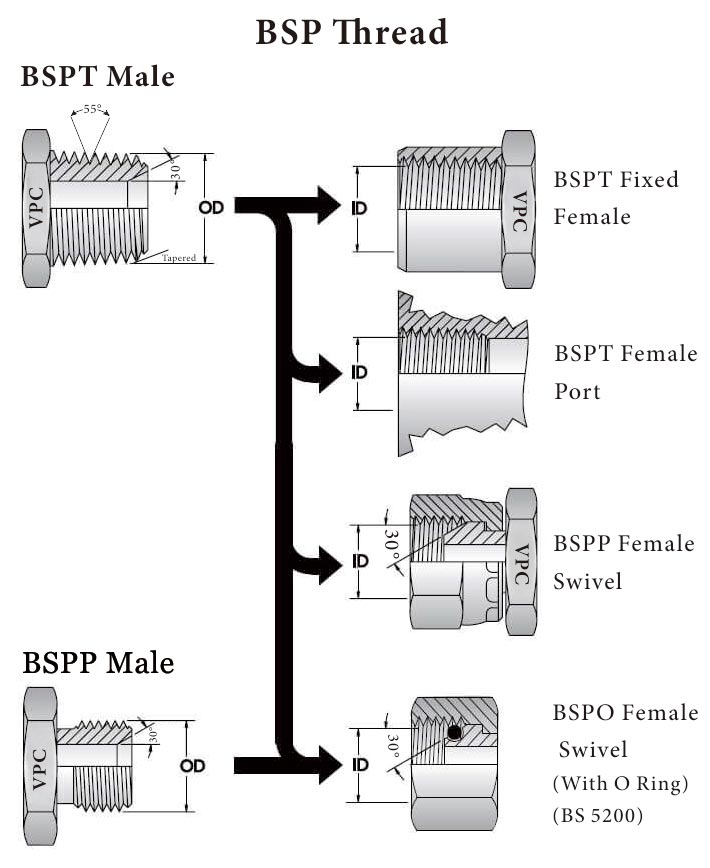

BSP-Thread


10. Sind BSP und G gleich?

In gewissem Sinne ist es dasselbe. Gemäß der neuesten Norm BS EN ISO-228-1 entspricht das G-Gewinde dem BSPP-Gewindestandard unter dem BSP-Gewindezweig und kann kompatibel verwendet werden.Am Ende des Artikels finden Sie die neuesten Standards für verschiedene Threads, um Ihnen die Unterscheidung zu erleichtern.


11. Sind R- und G-Gewinde kompatibel?

Unvereinbar, folgen die beiden unterschiedlichen Thread-Standards.R (Rc) ist ein 55° konisches Innengewinde und G ist ein 55° gerades Rohrgewinde.


12. Ist BSPP dasselbe wie BSP?

BSPP ist ein Zweig des britischen 55°-Rohrgewindestandards BSP.BSPP ist ein britisches 55° abgedichtetes gerades Rohrgewinde.




13. Was bedeutet G bei der Rohrgröße?

Beispiel: G1/4“, 1/4 bezieht sich auf den Innendurchmesser des Rohrs in Zoll.


14. Können Sie BSPP mit NPT verbinden?

Nein, der Winkel und die Steigung (Gewinde pro Zoll) der beiden Gewinde sind unterschiedlich.


15. Was ist der Unterschied zwischen BSP- und BSPT-Gewinde?

BSPT ist eine Unterabteilung der BSP British 55°Rohrgewindestandard.

BSPT ist ein britisches, 55° abgedichtetes, konisches Rohrgewinde.


16. Sind BSP und BSPT austauschbar?

Die meisten Fabriken beziehen sich mit BSP auf BSPT, es sind jedoch die tatsächlichen Gewindemessdaten maßgebend.


17. BSPP vs. BSP vs. G vs. PF-Gewinde?

BSPP-, BSPF- (PF) und G-Gewinde entsprechen alle der Norm BS EN ISO-228-1 und können dies auch sein kompatibel.Alle vier sind imperiale Fäden.




18. BSPT vs. PT vs. R vs. ZG-Thread?

BSPT(PT), RRc und ZG-Gewinde entsprechen alle der Norm BS EN 10226-1 und können sein kompatibel.


G-, BSPP-, BSPT- und R-Gewinde nach internationalen Standards

G - britisch unversiegeltes paralleles Rohrgewinde (Internationale Standards: BS 2779, BS EN ISO 228-1, ISO 7-1)

BSPP - Paralleles Rohrgewinde nach britischem Standard (Internationale Standards: BS 2779, BS EN ISO 228-1, ISO 7-1)

BSPT - Konisches Rohrgewinde nach britischem Standard (Internationale Standards: BS 21, BS EN 10226-1, ISO 7-1)

R (Rp, Rs, Rc, R1, R2) - britisch konische Rohrgewinde (Internationale Standards: BS 21, BS EN 10226-1, ISO 7-1, DIN 2999)

Alle vier sind Teil der Whitworth Thread-Familie.


Die Gewindespezifikationen und -daten können je nach Maschinentyp variieren.Wenn Sie die benötigte Gewindegröße nicht bestätigen können, wenden Sie sich bitte an uns Kontaktiere uns, VPC Pneumatic hilft Ihnen bei der Auswahl der besten Gewindekomponente.


BSP vs. G-Thread
