Wie installiert man einen Pneumatikzylinder?

◆ Offizielle spanischsprachige VPC-Website

Pneumatikzylinder sind ein wichtiger Bestandteil der industriellen Automatisierung, hauptsächlich durch die Expansions- und Kontraktionsbewegung, um die Aktionsanforderungen in mechanischen Geräten zu vervollständigen.

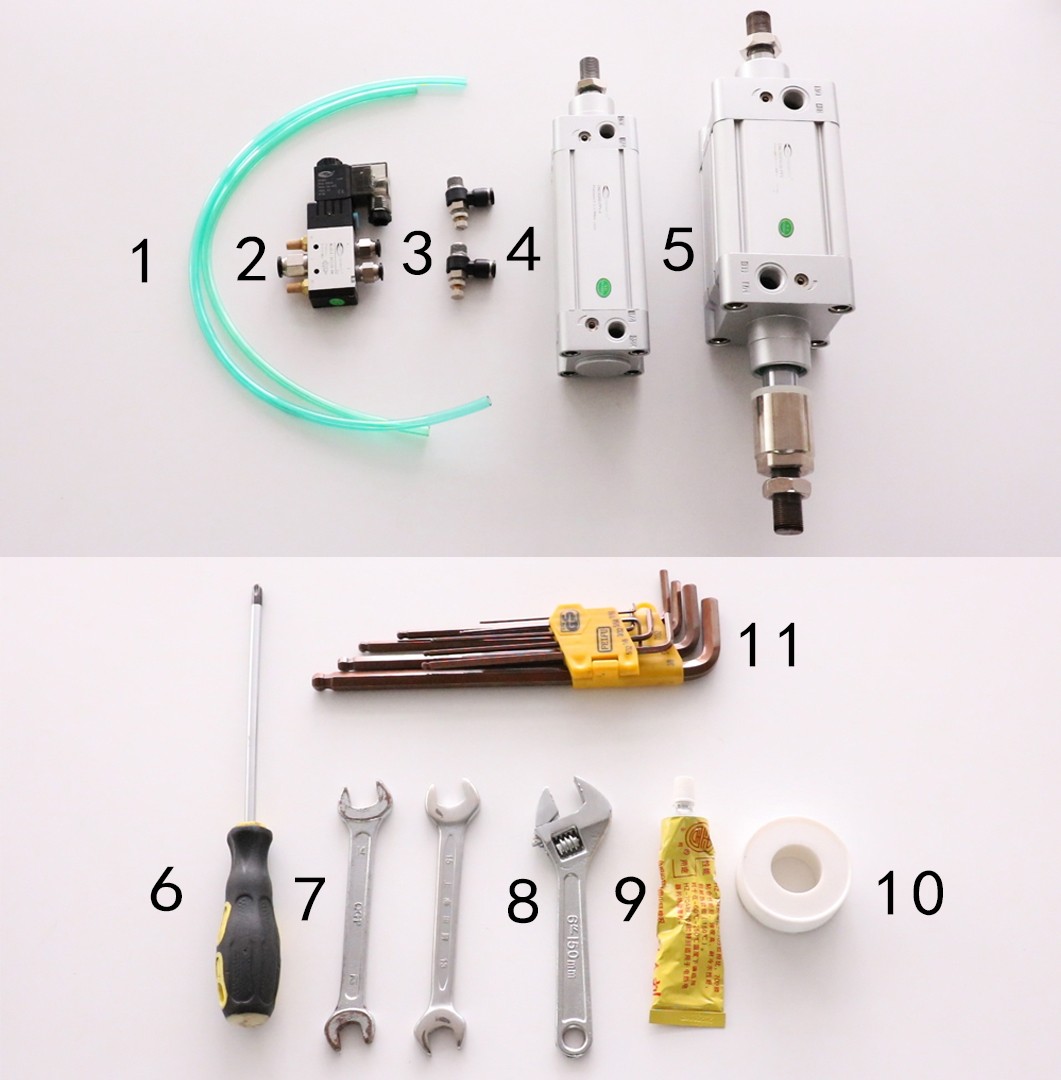

1. Vorbereitung

* Wählen Sie a saubere und glatte Oberfläche zum Einbau des Pneumatikzylinders. Stellen Sie sicher, dass die Montageposition die Bewegung anderer mechanischer Teile nicht beeinträchtigt.

2. Installationsschritte

① Einbau des Geschwindigkeitsregelventils

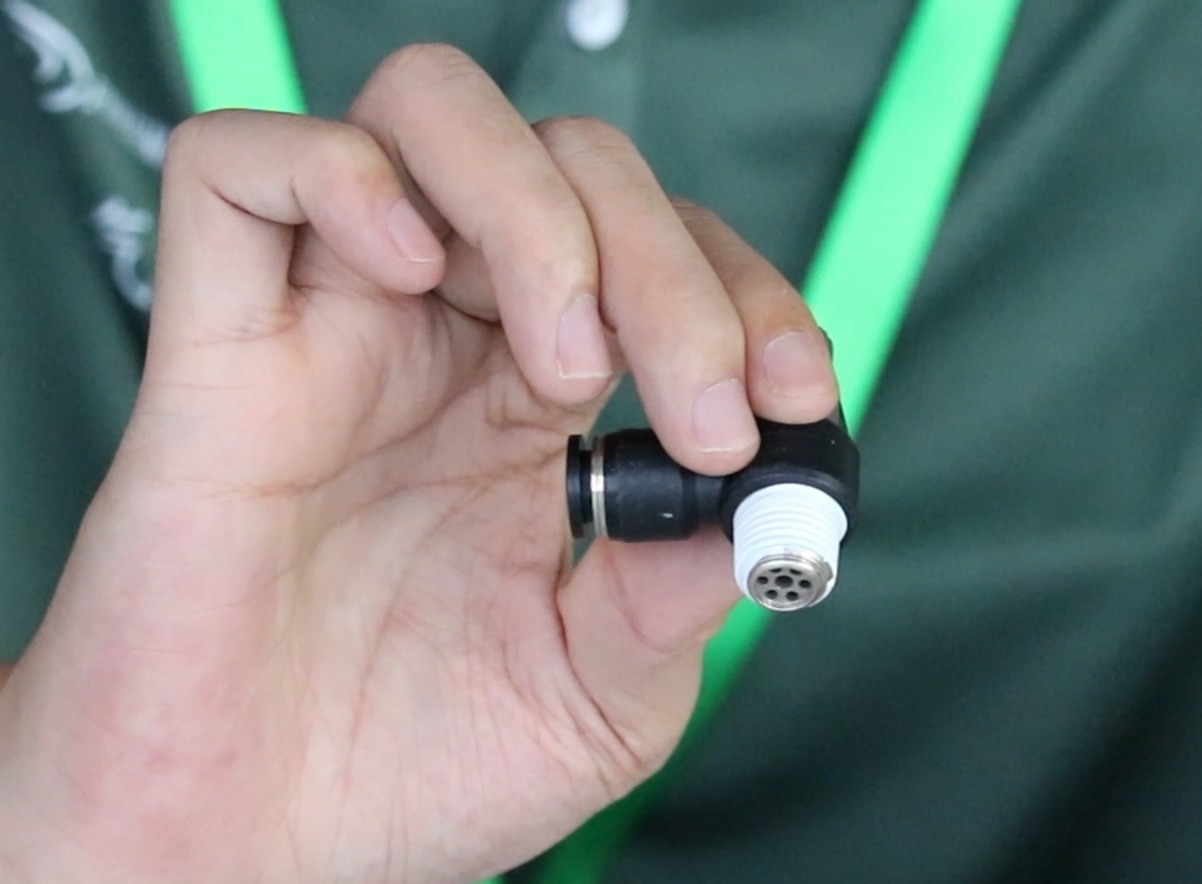

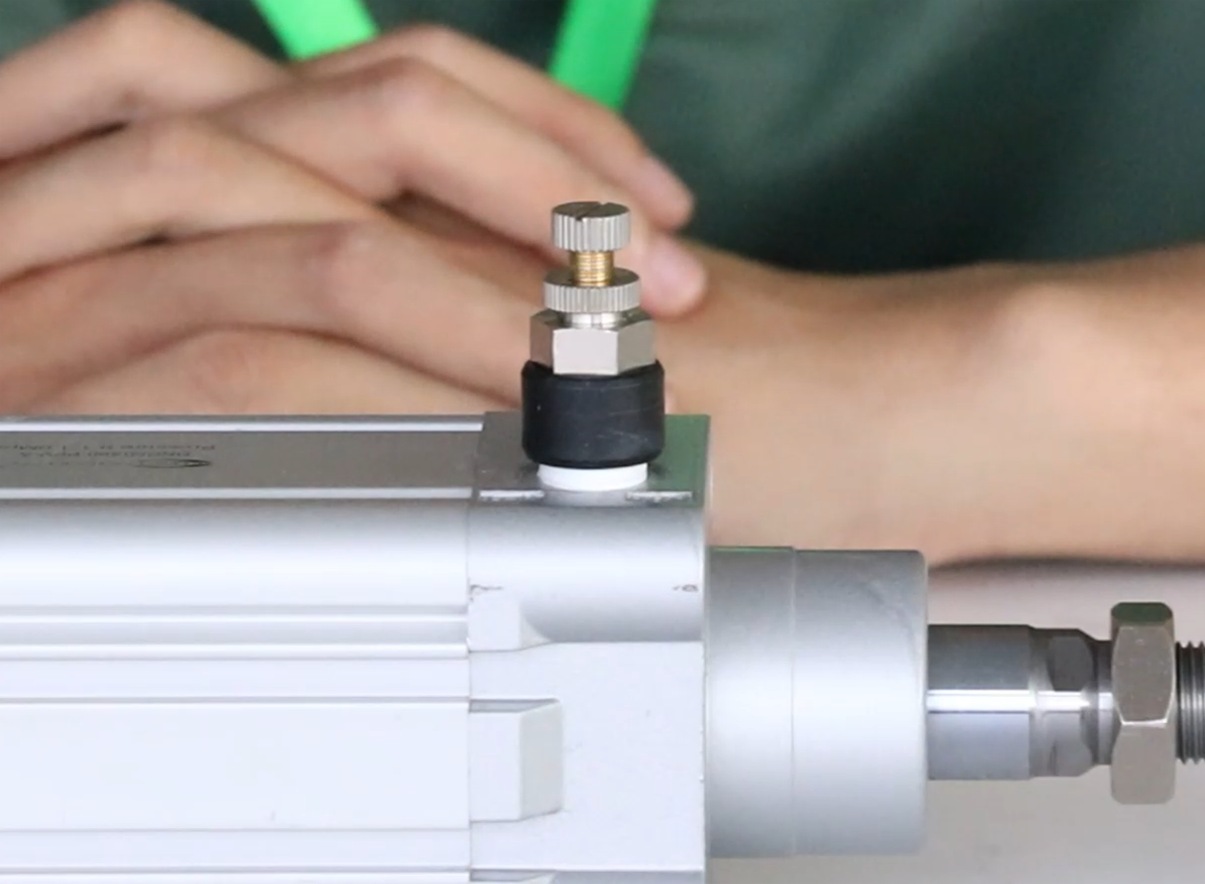

Die Funktion der pneumatisches Geschwindigkeitsregelventil besteht darin, die Durchflussmenge und damit die Geschwindigkeit der Expansion und Kontraktion der Kolbenstange durch Regulierung der zu regulieren Durchflussmenge mit einem Knopf. Nach der Einstellung wird es mit einer Kontermutter gesichert.

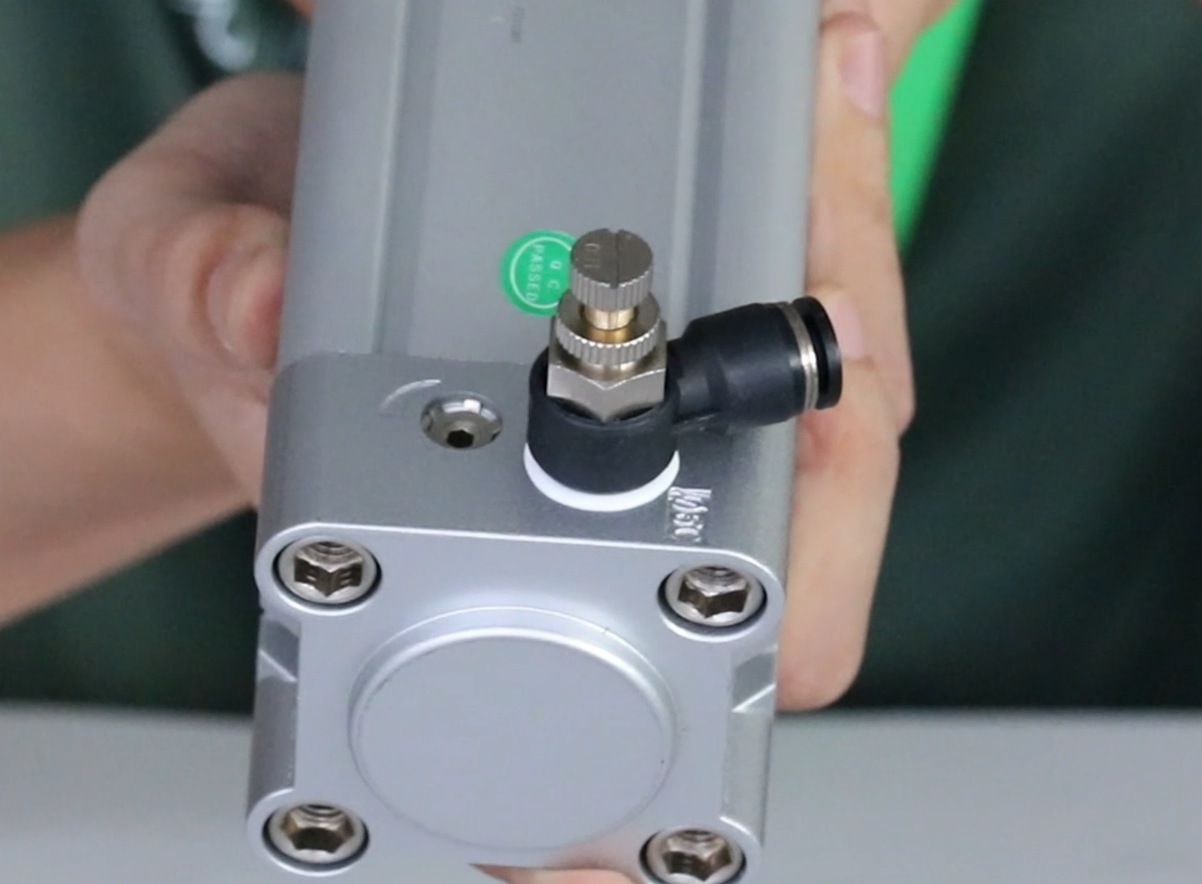

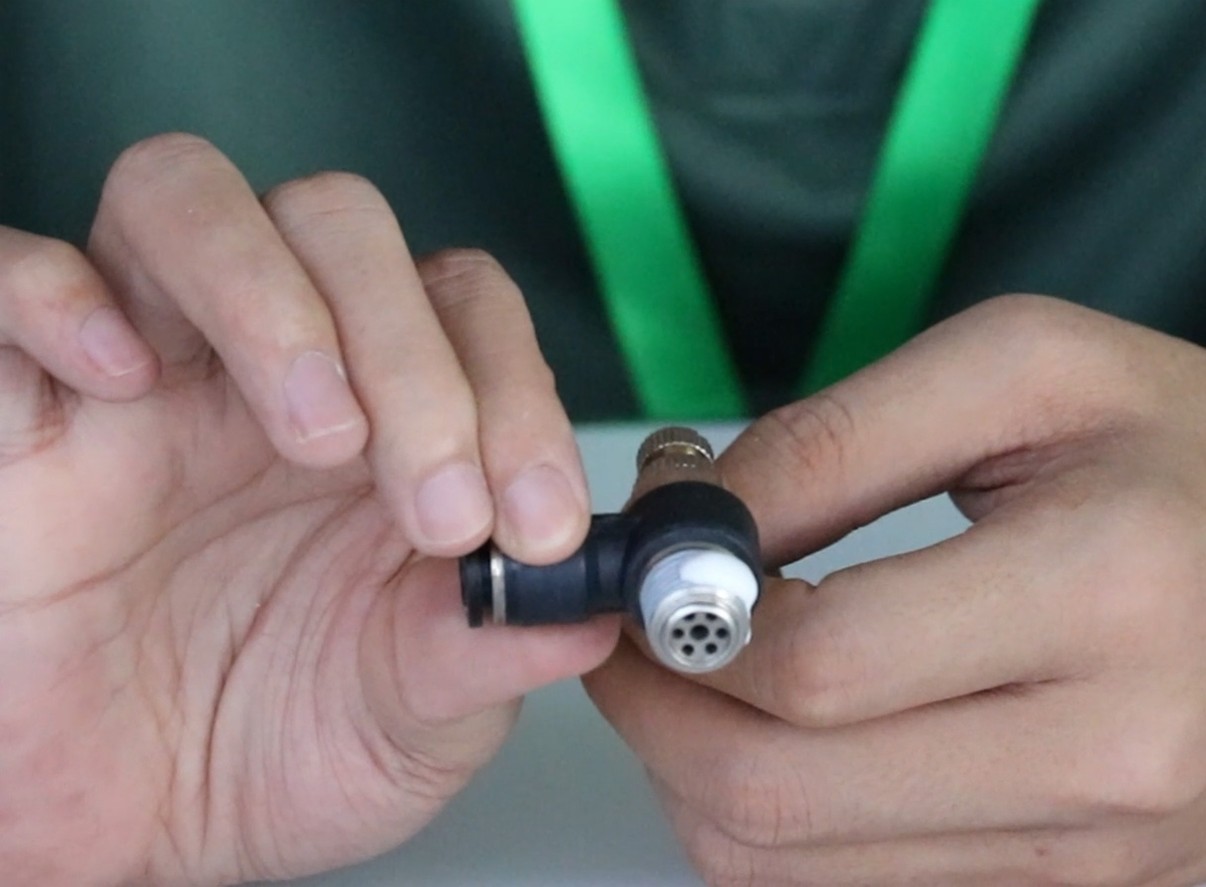

Vor dem Einbau das Geschwindigkeitsregelventil muss versiegelt werden mit Hilfe von Gewindedichtmitteln oder Gewindedichtband zu Stellen Sie sicher, dass es dicht ist während des Betriebs. Schrauben Sie das Geschwindigkeitsregelventil mit den Gabelschlüsseln in die Ein- und Ausfahröffnungen des Luftzylinders.

Dichtungsmethode 1: Gewindedichtbänder

① Schneiden Sie die Gewindedichtbänder ab, die um die Anschlüsse gewickelt werden können 3 bis 4 Umdrehungen (Die spezifische Länge kann anhand des Durchmessers des Anschlussgewindes berechnet werden).

② Die Breite der Gewindedichtbänder sollte nicht überschreiten am Ende des Threads. Wenn es zu breit ist, kann es gefaltet und aufgewickelt werden. Wickeln Sie die Gewindedichtbänder gegen den Uhrzeigersinn um das Gewinde. Kein Grat, kein Filament und saubere Oberfläche nach dem Aufwickeln ist qualifiziert.

* Wenn das Gewindedichtungsband über das Gewinde hinausragt oder unregelmäßig gewickelt ist, fallen die Rückstände während des Drehvorgangs in den Ventilkörper und verursachen ein Versagen des pneumatischen Magnetventils stecken bleiben und nicht funktionieren.

Dichtungsmethode 2: Gewindedichtmittel

* Detaillierte Installationsvideoreferenz: So verdrahten und installieren Sie pneumatische Magnetventile

② Einbau des Magnetventils

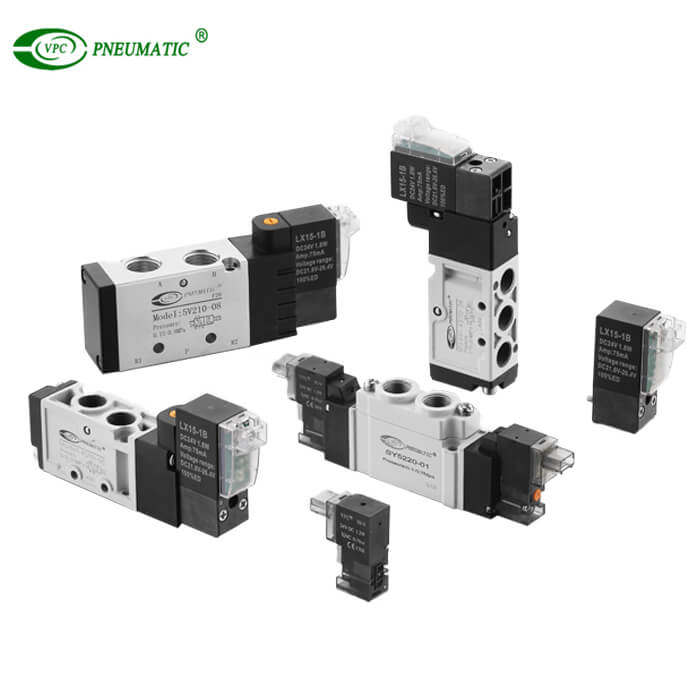

Die Funktion der Installation des pneumatisches Magnetventil besteht hauptsächlich darin, die Luftquelle umzuschalten und die Kolbenstange im Pneumatikzylinder hin- und herzubewegen.

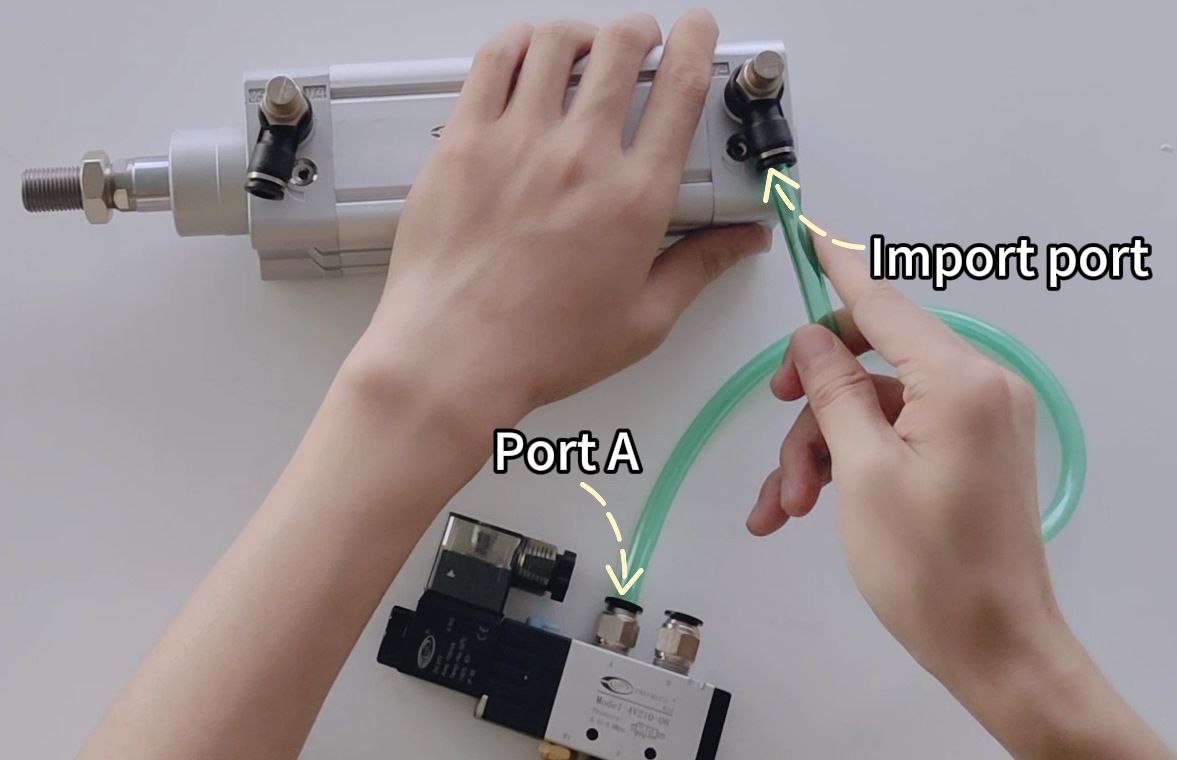

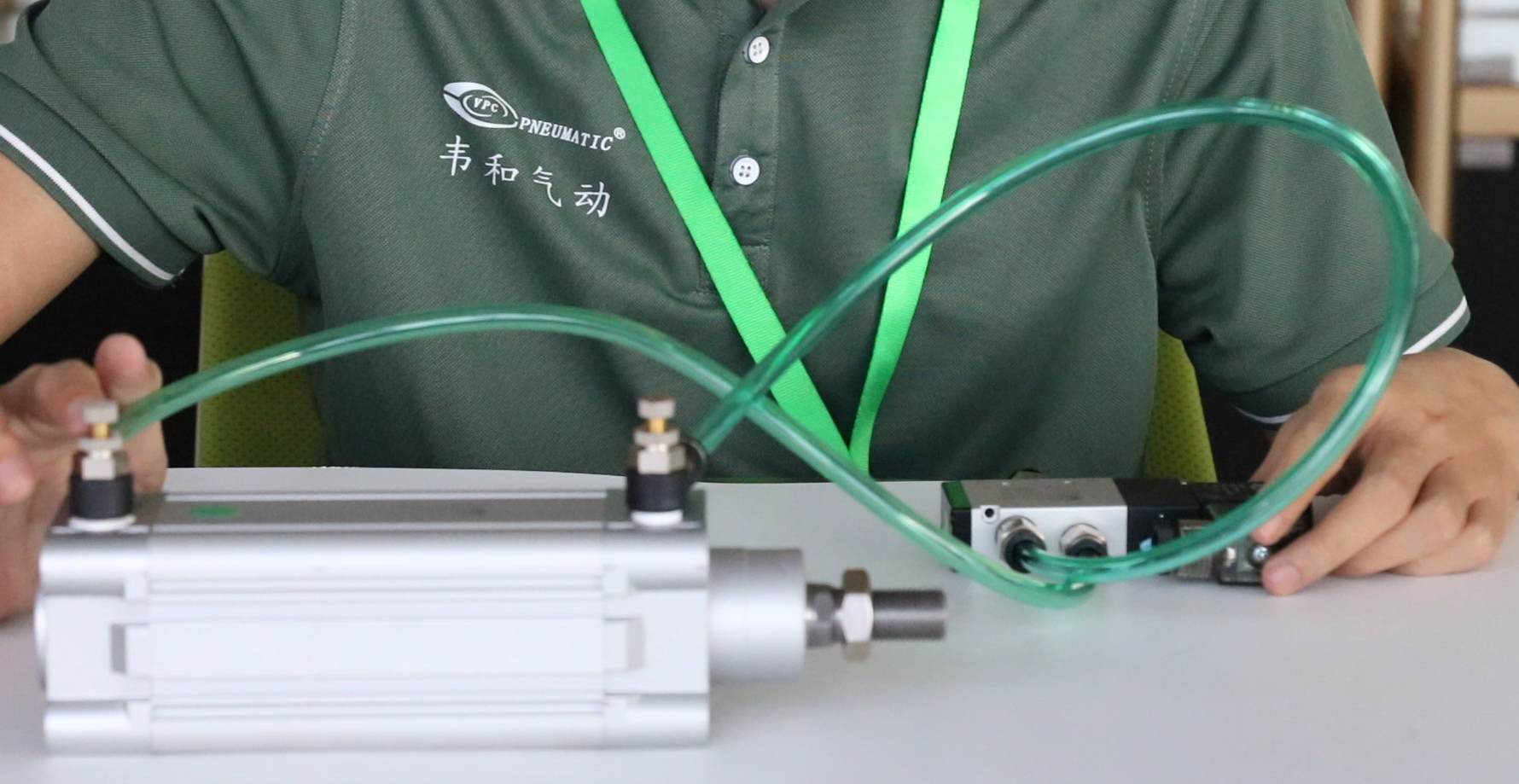

Führen Sie den Luftschlauch in den Arbeitsraum ein Port A des Magnetventils und das andere Ende in das Importport am Boden des Zylinders.

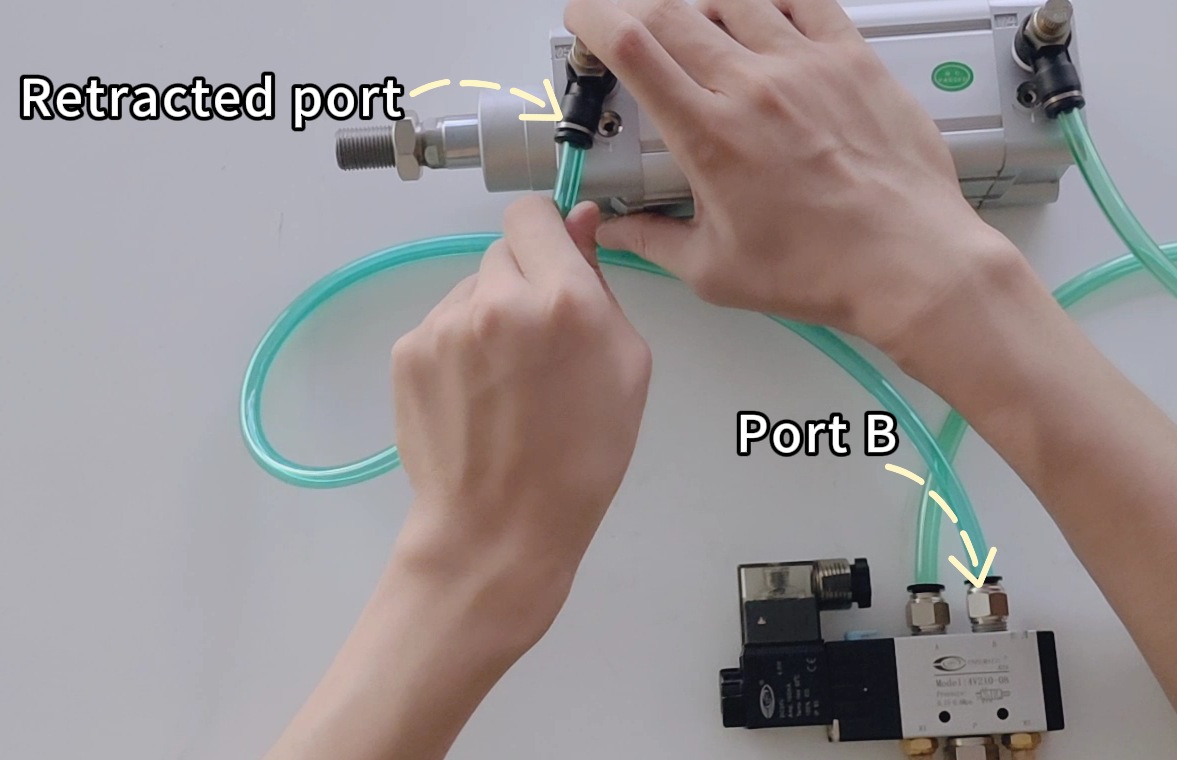

Fügen Sie die ein Rohrpost in die Arbeit Port B des Magnetventils und das andere Ende in das zurückgezogener Hafen auf der Oberseite des Pneumatikzylinders.

* Der Luftschlauch wieder verbunden werden kann indem Sie auf die Verbindungsfeder drücken, um den Luftschlauch zu entriegeln und herauszuziehen.

3. Sicherheitscheck

① Stellen Sie sicher, dass alle Befestigungselemente fest sitzen und sich nicht lösen können.

② Überprüfen Sie alle Verbindungspunkte auf Luftleckage.

③ Stellen Sie sicher, dass das gesamte System während des Betriebs sicher ist.

4. Funktionsprinzip und Tests

① Funktionsprinzip

Schalten Sie die Luftquelle ein und schalten Sie sie ein. Die Luft gelangt vom Einlassanschluss P in den Arbeitsanschluss A, der Anschluss A wird belüftet, um den zu erreichen Luftzylinder Ausfahröffnung, und die Kolbenstange des Zylinders beginnt mit der Ausfahrbewegung. Luft tritt über den Rückzugsanschluss in Anschluss B ein und verlässt den Anschluss R2.

Bei fehlendem Strom kann die Umkehrung eingestellt werden manueller Schalter. Durch Drücken des Schalters strömt Luft vom Einlassanschluss P zum Arbeitsanschluss B, der entlüftet wird, um den Einfahranschluss zu erreichen, wo die Kolbenstange des Pneumatikzylinders einfährt. Luft gelangt über den Lufteinlass in den Magnetventilanschluss A und entweicht in Anschluss R1.

Pneumatische Kissenverstellung

Das Luftpolster wird durch Drehen der Polsterung mit einem Innensechskantschlüssel auf die benötigte Luftpolstergröße eingestellt zum Schutz der Kissendichtungen während der Betätigung des Pneumatikzylinders und erhöht die Lebensdauer des Pneumatikzylinders.

② Testen

- Schalten Sie die Luftquelle ein und stellen Sie sie ein AR-Luftregler auf den richtigen Arbeitsdruck.

- Testen Sie den Betrieb mehrmals, um sicherzustellen, dass sich der Pneumatikzylinder reibungslos bewegt Keine Luftleckage oder Stagnation.

- Stellen Sie das Geschwindigkeitsregelventil des Luftzylinders ein, um die ideale Bewegungsgeschwindigkeit zu erreichen.

Nach Abschluss der Installation und Prüfung ist der Pneumatikzylinder fertig regelmäßig gewartet und gewartet um einen ordnungsgemäßen Betrieb zu gewährleisten.

Das Obige ist die Installation von Pneumatikzylindern und Zubehör. Wenn Sie Fragen zu Pneumatikzylindern oder anderen pneumatischen Komponenten haben, Bitte wenden Sie sich an VPC. Wir helfen Ihnen gerne weiter.
