Was ist ein Hochgeschwindigkeits -Pneumatikzylinder?

◆ Offizielle offizielle spanische Sprachwebsite

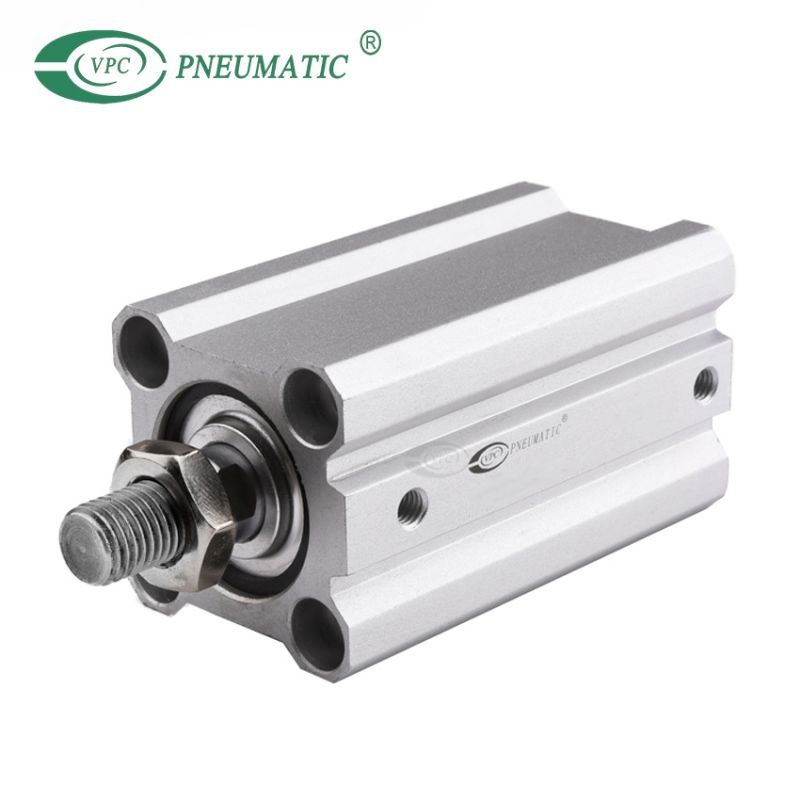

VPC Customized Hochgeschwindigkeitszylinder mit maximaler Kolbengeschwindigkeit von 2500 mm/s und maximaler Betriebsfrequenz von 12 Hz können leicht mit anspruchsvollen Aufgaben wie der Abstoßung und Sortierung von Hochgeschwindigkeiten zu tun haben.

1. Arbeitsprinzip

VPC Customized High Speed ​​Hochfrequenzzylinder ist ein doppelwirkender Einzelstabzylinder . Das heißt, Druckluft tritt abwechselnd in die beiden Enden des Zylinders ein, um die Bewegung des Kolbens zu erreichen.

Hochgeschwindigkeits-Hochfrequenzzylinder sind in Geräten häufig eingesetzt, die eine schnelle Bewegungsbewegung benötigen und in der elektronischen Herstellung, der automatisierten , Logistikverpackungstechnologie und anderen Feldern häufig verwendet werden.

2. Produktmerkmale

• Maximale Kolbengeschwindigkeit: 2500 mm/s

• Maximale Betriebsfrequenz: 15 Hz

• Kinetische Energie: 1,5 -mal (im Vergleich zum Standardprodukt)

• Reduzierter Auswirkungen aufgrund der Überarbeitung der Kissenstruktur

• Reduziertes Gewicht von beweglichen Teilen (Kolbenstange, Kolben usw.)

3. Anwendung von Hochgeschwindigkeitszylinder

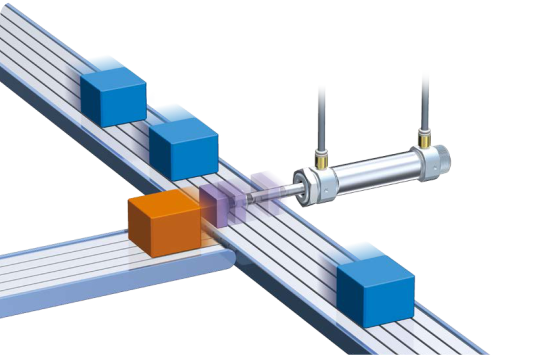

① Hochgeschwindigkeit Abstoßungsprozesse : Ablehnung nicht konformer Produkte

② Automatisches Logistik-Hochgeschwindigkeitssortiersystem : Automatisierte Geräte zum Sortieren von Paketen bei hoher Geschwindigkeit

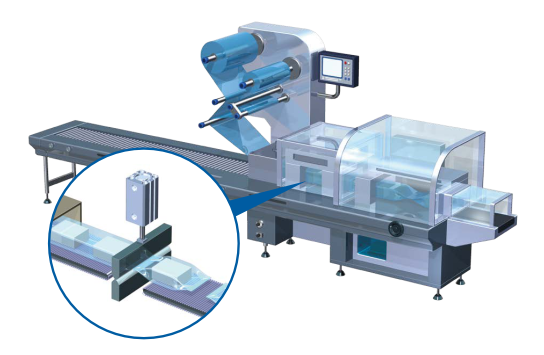

③ Horizontale Kissenverpackungsprozesse : Beutelschneidung nach der Keimedichtung

Ablehnung nicht konformer Produkte

Beutelschneidung nach Keimeversiegelung

④ Automatisierung der medizinischen Geräte : Automatische Spritzen, Arzneimittelabgabesysteme usw.

⑤ Laborautomatisierung : Laborprobenverarbeitung, automatisierte Trennungsgeräte usw.

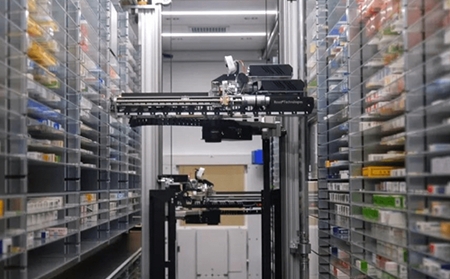

Automatische Medizin -Abgabemaschine für Krankenhaus

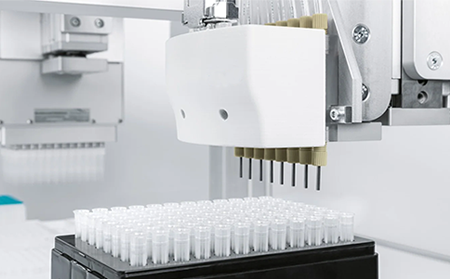

Probenverarbeitung der Laborautomatisierung

⑥ Automobilherstellung : Schnellschweißen, Roboterarmpositionierung usw.

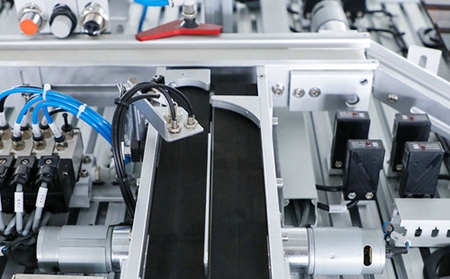

⑦ 3C-Produkttest : Hochfrequenz schneller Erkennung und Tests

⑧ Elektronische Fertigungsindustrie : Oberflächenmontagesystem (SMT) erfordert Hochgeschwindigkeits- und präzise Auswahl und Montage von elektronischen Komponenten wie Widerständen, Kondensatoren, IC-Chips usw.

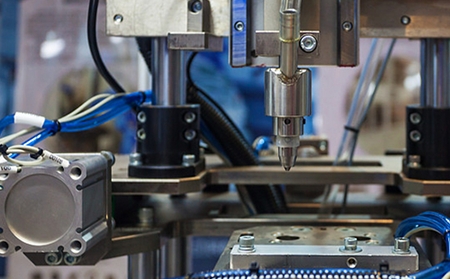

Schnelle Montage und Positionierung von Präzisionselektronikkomponenten

Hochfrequenzschnelle Erkennung und Tests

Um Hochgeschwindigkeits -Hochfrequenzzylinder in verschiedenen Anwendungsumgebungen bessere Leistung zu erzielen, werden sie normalerweise in Verbindung mit Magnetventilen , Präzisionsdruckreglerluftvorbereitungseinheiten , und magnetischen Sensorschaltern verwendet , um die Effizienz des gesamten Systems zu verbessern.

• Magnetventil : Verwenden Sie Magnetventile der 4V -Serie, um die Luftquelle schnell zu wechseln.

• Präzisionsdruckregler : Verwenden Sie den Präzisionsdruckregler der IR -Serie, um die Bewegungsgeschwindigkeit des Zylinders zu steuern.

• Luftvorbereitungseinheiten : Verwenden Sie einen Serien -FRL (Filterreglerschmiermittel）, um die Luftquelle sauber zu halten und die Lebensdauer des Zylinders zu verlängern.

• Magnetischer Schilfschalter : Verwendung mit verschiedenen Arten von magnetischen Schalter wie CS1-U , CS1-G, um die Position des Zylinderkolbens genau zu erkennen.

• Speed ​​Controller : Wird mit VSC , ASP Speed ​​Control Ventil verwendet, um die Verlängerungs- und Rückzugsgeschwindigkeit der Zylinderkolbenstange anzupassen.

4V Serie 5/2 Magnetventil

ASP Series Speed ​​Controller

CS1-U-Serie Magnetic Reed Sensor

Magnetventil

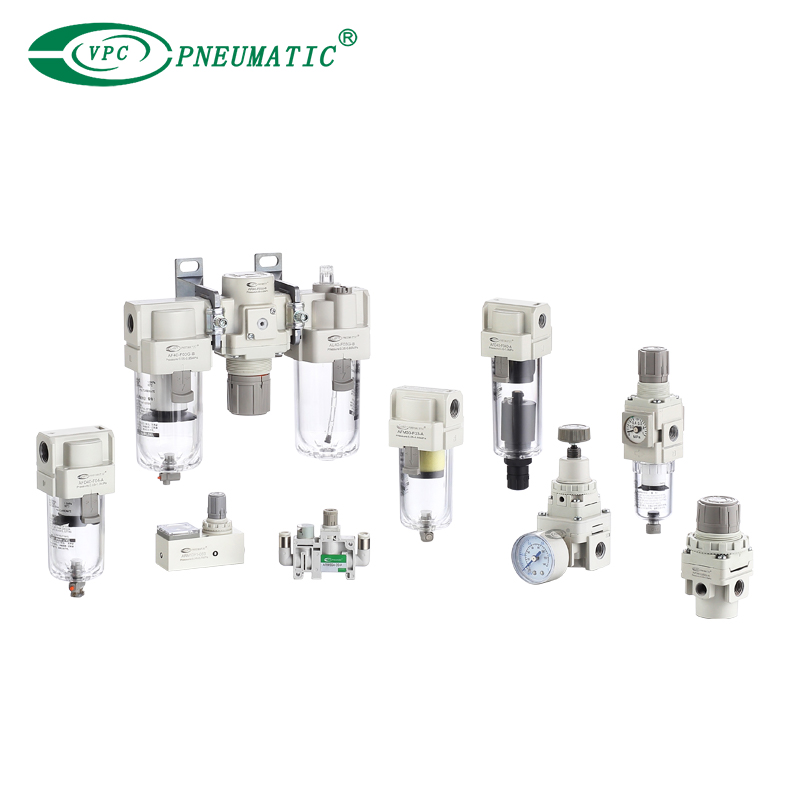

Luftvorbereitungseinheiten

Pneumatische Anpassung

4. Vorsichtsmaßnahmen für die Verwendung

• Arbeitsdruck: Der Arbeitsdruck sollte im Bereich von 0,1-1,0 mPa liegen.

• Arbeitstemperatur: Die Arbeitstemperatur sollte im Bereich von -10 ~ 40 ℃ liegen.

• Wählen Sie geeignete Coushioning -Methoden entsprechend der Nutzungshäufigkeit wie Gummipufferung oder Luftpufferung, um die Auswirkungen zu verringern und die Lebensdauer zu verlängern.

• Wenn der Zylinder lange Zeit bei hoher Geschwindigkeit und Hochfrequenz kontinuierlich betrieben wird, kann die Oberfläche des Zylinderrohrs heiß werden . Berühren Sie das Zylinderrohr nicht mit bloßen Händen.

• Die Installation des Geschwindigkeitsreglers in der Nähe des Magnetventils kann die Zylindererwärmung effektiv reduzieren.

• Wenn sich der Zylinder mit hoher Geschwindigkeit bewegt, ist der Aufprall am Ende des Hubs groß. Die Aktionsgeschwindigkeit und die Lastmasse können im Bereich der zulässigen kinetischen Energie eingestellt und verwendet werden.

Wir haben spezifische Parameter , bestellen Codes , detaillierte Zeichnungen für maßgeschneiderte Hochgeschwindigkeits -Hochfrequenzzylinder sowie verschiedene mit ihnen verwendete Produkte. Wenn Sie Anforderungen haben, wenden Sie sich bitte an VPC Pneumatic . Willkommen bei Consult!
