FRL-Luftaufbereitungseinheit: Einrichtungsfehler, die pneumatische Komponenten zerstören

Offizielle Website für Mexiko: https://vpc-pneumatic.mx/

Die häufigste Ursache für einen vorzeitigen Ausfall pneumatischer Komponenten sind nicht billige Teile, sondern kontaminierte, unregulierte oder schlecht geschmierte Druckluft. Eine richtig dimensionierte und gewartete FRL-Einheit (Filter-Regler-Schmierstoff) verhindert die überwiegende Mehrheit der Ausfälle von Magnetventilen, Zylinderdichtungsverschleiß und Verstopfungen des Vakuumgenerators, die automatisierte Produktionslinien beeinträchtigen. Doch bei Felduntersuchungen bei industriellen Wartungsteams sind FRL-Einrichtungsfehler die am häufigsten übersehene Grundursache.

1. Überhaupt kein FRL – oder der falsche Typ für Ihre Anwendung

Was schief geht : Ein Maschinenbauer schließt Pneumatikventile und Pneumatikzylinder direkt an den Luftverteiler der Werkstatt an. Innerhalb weniger Wochen: Rostpartikel verstopfen die Magnetventilspulen, Wasserkondensat korrodiert die Zylinder im Inneren und trockene O-Ringe reißen ohne Schmierung.

Der minimal praktikable Aufbau für jedes pneumatische System:

• Jede Maschine benötigt mindestens einen Filter + Regler (FR-Einheit oder AFR).

• Der Schmierstoffgeber wird nur benötigt, wenn Ihre Komponenten geölte Luft benötigen.

Warnung : Sobald Sie Ölnebel einbringen, müssen alle nachgeschalteten Komponenten kompatibel sein. Mischen Sie niemals geschmierte und nicht geschmierte Komponenten am selben Zweig. SMC und Festo geben beide an: Bei der Umstellung auf schmierungsfreien Betrieb müssen alle nachgeschalteten Leitungen und Anschlüsse ausgetauscht werden, um Ölrückstände zu entfernen.

Filtergrad nach Anwendung :

2. FRL-Einheit verkehrt herum, seitlich oder zu weit von der Maschine entfernt installiert

Was geht schief :

• Rückwärtsströmung : Luft tritt in die Auslassöffnung ein. Der Filter kann kein Wasser abscheiden, der Regler kann den Druck nicht regeln und der Öler tropft Öl in den Regler statt stromabwärts. Bei vielen Geräten sind IN → OUT-Pfeile in das Gehäuse eingegossen – diese zu ignorieren bedeutet, dass keine Filterung und Regulierung erfolgt.

• Behälter zeigt nicht nach unten : Der Filterbehälter muss senkrecht nach unten zeigen (maximal ±5° gemäß Festo-Spezifikation), damit sich Kondensat sammeln und abfließen kann. Ein seitlicher oder umgekehrter Filter lässt das Wasser direkt durch.

• Gerät zu weit vom Einsatzort entfernt : Jeder Meter Rohr zwischen dem FRL und Ihren Ventilen erhöht den Reibungsverlust und den Druckabfall. Installieren Sie bei Leitungen über 5–10 Meter einen Sekundärfilter-Regler in der Nähe der Maschine und nicht nur im Kompressorraum.

Die Lösung : Montieren Sie das FRL innerhalb von 3 Metern vom Hauptlufteinlass der Maschine vertikal mit der Schüssel nach unten. Lassen Sie unterhalb der Schüssel einen Freiraum für den manuellen Ablauf (mindestens 50 mm). Verwenden Sie die richtige Montagehalterung – sowohl die SMC AC- als auch die Festo FRC-D-Serie verfügen über spezielle Wand-/Panelhalterungen.

3. Regler zu hoch, zu niedrig eingestellt oder „eingestellt und vergessen“

Was geht schief :

• Zu hoch : Übermäßiger Druck beschleunigt den Verschleiß der Zylinderdichtung, erhöht den Luftverbrauch und kann die Druckwerte der Komponenten überschreiten. Standard-Pneumatikzylinder sind für 1,0 MPa ausgelegt – der Dauerbetrieb bei 0,9 MPa lässt nahezu keinen Sicherheitsspielraum.

• Zu niedrig : Unterhalb des minimalen Betriebsdrucks der nachgeschalteten Ventile (typischerweise 0,15–0,2 MPa für vorgesteuerte Schieberventile) klicken die Magnetspulen, aber die Schieber verschieben sich nicht. Zylinder verlieren an Kraft und Geschwindigkeit.

• „Eingestellt und vergessen“ : Reglerfedern ermüden mit der Zeit. Ein Regler, der vor zwei Jahren auf 0,5 MPa eingestellt war, könnte heute 0,35 MPa liefern. Ohne ein Manometer würden Sie es nie wissen, bis Teile herunterfallen.

Best Practice :

• Stellen Sie den Arbeitsdruck für allgemeine Pneumatik auf 0,4–0,6 MPa (4–6 bar) ein – dies ist der ideale Bereich für die meisten SMC- und Festo-Komponenten.

• Passen Sie den Druck immer an , während Sie ihn erhöhen . Durch Drehen des Knopfes im Uhrzeigersinn zum Erhöhen des Drucks wird eine Abweichung des Sollwerts verhindert, die bei der Einstellung nach unten auftritt (gemäß der Bedienungsanleitung des SMC-Reglers).

• Verriegeln Sie den Knopf nach der Einstellung. Die Serien FRCS und SMC AR von Festo bieten beide abschließbare Knöpfe.

• Überprüfen und kalibrieren Sie vierteljährlich neu. Ein Messgerät, das bei drucklosem System Null anzeigt, bestätigt, dass es immer noch genau ist.

4. Schmierstoffgeber: Zu viel Öl, falsches Öl oder kein Öl in einem geschmierten System

Was geht schief :

• Zu viel Öl : Überschüssiger Ölnebel bedeckt die Innenseite der Schläuche, greift bestimmte Dichtungsmaterialien (insbesondere EPDM) an und kann in den Pilotkanälen des Magnetventils verkohlen, was zu zeitweisem Festkleben führt, das äußerst schwer zu diagnostizieren ist.

• Falsches Öl : Verwendung von Standard-Hydrauliköl oder Motoröl anstelle von ISO VG32-Turbinenöl (Klasse 1, ohne Zusätze) – dem einzigen von SMC und Festo empfohlenen Schmiermittel für pneumatische Systeme. Andere Öle enthalten Detergenzien und Anti-Verschleiß-Zusätze, die Lackablagerungen auf den Spulenoberflächen bilden.

• Kein Öl in einem System, das für geölte Luft ausgelegt ist : Nicht geschmierte Zylinder und Ventile können trocken laufen – wenn der ursprüngliche Maschinenbauer jedoch für geölte Luft ausgelegt ist und Sie den Schmierstoffgeber stoppen, trocknen die Dichtungen aus und versagen.

So stellen Sie die Tropfrate des Schmierstoffgebers richtig ein :

① Nur einfüllen . ISO VG32 -Turbinenöl

② Lassen Sie den Eingangsdruck vor dem Nachfüllen ab (Typ AL-Serie).

③ Drehen Sie den Einstellknopf in Richtung „+“, bis ein Tropfen an der Sichtkuppel erscheint.

④ ¼ Umdrehung zurückdrehen – Sie wünschen sich einen Tropfen pro 5–10 Betätigungszyklen , keinen kontinuierlichen Strahl.

⑤ Überprüfen Sie den Verbrauch in der ersten Woche täglich. danach wöchentlich.

*Tipp: Wenn Sie innerhalb eines Monats einen Ölfilm auf dem Abgasschalldämpfer eines Magnetventils sehen, ist die Tropfrate des Schmierstoffgebers zu hoch.

5. Niemals den Filtertopf entleeren oder das Element wechseln

Was geht schief :

Eine Filterschale, die zur Hälfte mit Wasser gefüllt ist, filtert nicht – sie leitet das Wasser direkt in Ihre Luftleitungen. Außerdem bedeutet eine volle Schüssel, dass der automatische Schwimmerablass (falls vorhanden) festsitzt, verstopft ist oder der Ablassschlauch verstopft ist.

Wartungsplan (Minimum) :

Auslöser für Elementaustausch : Wenn das Manometer am Reglerausgang 0,1 MPa (1 bar) niedriger anzeigt als das Manometer am Filtereinlass – bei gleicher Durchflussrate – ist das Filterelement verstopft und muss ausgetauscht werden. Dieser Druckdifferenztest dauert 30 Sekunden und sagt Ihnen mehr als nur eine visuelle Inspektion.

6. Verwendung einer Polycarbonatschüssel in der falschen Umgebung

Was geht schief :

Polycarbonatschalen – Standard bei den meisten SMC AC/AW- und Festo FRC-D Mini/Midi-Geräten – sind chemisch anfällig. Der Kontakt mit organischen Lösungsmitteln, , Schneidölen, , synthetischen Kompressorölen, , Schraubensicherungsmitteln , oder alkalischen Reinigungsmitteln führt zu mikroskopisch kleinen Spannungsrissen, die unter Druck zu einem katastrophalen Bruch der Trommel führen können.

Wann sollte man auf eine Metallschüssel umsteigen :

• Der FRL befindet sich im Umkreis von 2 Metern um ein Bearbeitungszentrum (Schneidflüssigkeitsnebel).

• Der Kompressor verwendet synthetisches Öl

• Für nahegelegene Armaturen wird Gewindedichtmittel oder Loctite verwendet

• Die Umgebung ist UV-Licht ausgesetzt (Sonnenlicht durch ein Fenster)

• Das System steht häufig unter Druck/Druckverlust (Ermüdungswechsel)

Sowohl SMC (AC-A-Serie mit Suffix „2“) als auch Festo (FRC-D-Metallschutzstandard) bieten Metallbehälteroptionen an. Der Kostenunterschied ist minimal – wechseln Sie präventiv, wenn eine der oben genannten Bedingungen zutrifft.

FRL-Größe: So wählen Sie die richtige Körpergröße

Dimensionierungsregel : Wählen Sie die FRL-Körpergröße so, dass Ihr Gesamtluftverbrauch bei Spitzenbedarf ≤ 70 % des Nenndurchflusses des Geräts beträgt (wobei ein Spielraum von 30 % für den Druckabfall über das Filterelement mit zunehmender Alterung verbleibt).

Checkliste zur Prävention

• FRL installiert innerhalb von 3 m vom Maschineneinlass, vertikal, Behälter nach unten

• Filtergrad entspricht der Anwendung (mindestens 5 µm für allgemeine Pneumatik)

• Regler auf 0,4–0,6 MPa eingestellt, verriegelt, Manometer funktionsfähig

• Schmierstoffgeber nur mit ISO VG32-Turbinenöl gefüllt, Tropfrate 1 Tropfen / 5–10 Zyklen

• Tägliche Entleerung des Filterbehälters oder automatische Entleerung

• Filterelement ausgetauscht, bevor der Druckabfall 0,1 bar überschreitet

• Metallbehälter in der Nähe von Chemikalien, Schneidflüssigkeiten oder synthetischen Ölen installieren

• Mischen Sie niemals geschmierte und nicht geschmierte nachgeschaltete Komponenten am selben Zweig

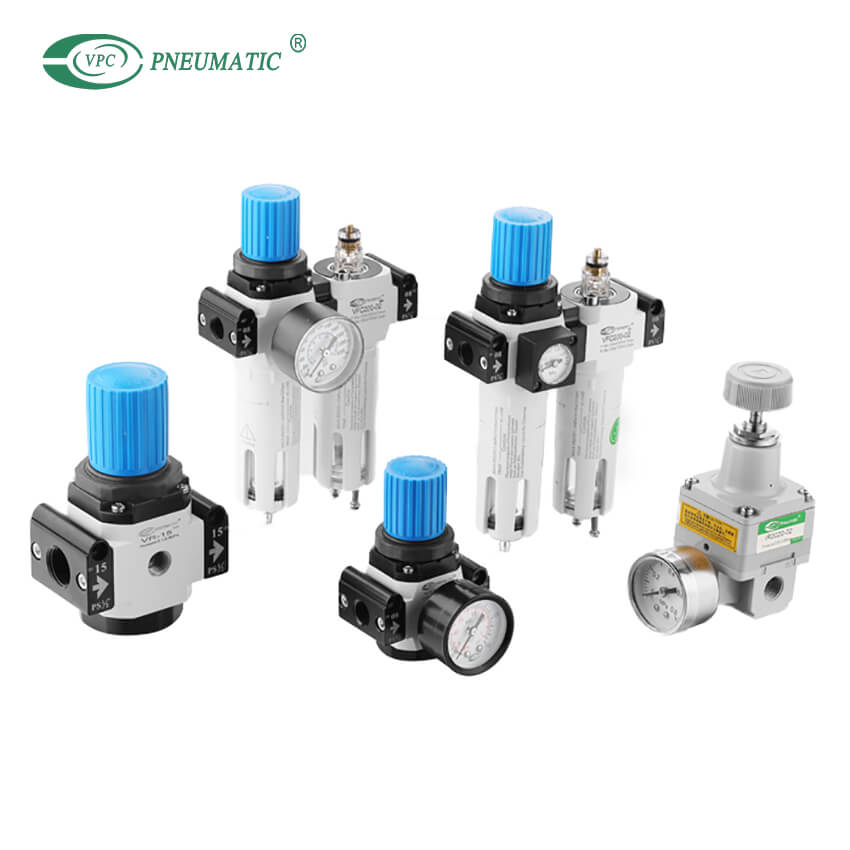

VPC-Luftaufbereitungseinheiten

VPC stellt ein komplettes Sortiment an FRL- und Luftaufbereitungskomponenten her, die alle industriellen Standardanwendungen abdecken:

• Luftkombinationsgeräte der AC-Serie (AC20–AC60) – Filter + Regler + Öler in modularer Bauweise. 5 µm Filterung, Regelbereich 0,05–0,85 MPa. G1/8–G1-Anschlüsse. Passende Montage- und Anschlussabmessungen der SMC AC-Serie.

• Filter der AF-Serie – 5 µm Standard; Koaleszenz- und Aktivkohleoptionen für Instrumentierungs- und Reinraumanwendungen.

• Regler der AR-Serie – Entlastungstyp, mit und ohne Manometer. Präzisionsregleroptionen (IR-Serie) für Anwendungen mit einer Wiederholgenauigkeit von ±0,1 %.

• Schmierstoffgeber der AL-Serie – ISO VG32-kompatibel, einstellbare Tropfrate, Sichtkuppel zur visuellen Bestätigung.

• Filterregler der AW-Serie – Kombinierte Filterung und Regelung in einem einzigen kompakten Gehäuse. Weit verbreitet als maschinenmontierte Point-of-Use-Einheiten.

• Präzisionsregler der IR-Serie – Für Anwendungen, die eine strenge Druckregelung erfordern: Spannungsregelung, Kraftregelung, Pilotregelung.

Alle Einheiten werden werkseitig auf Leckage, Druckregelhysterese und Durchflussrate getestet. Jeder Einheit liegen Maßzeichnungen und Montageanleitungen bei.
