Elektropneumatischer Regler für Laserschneidemittel ITV-GJ: Beseitigen Sie Grat und Drossel

◆ Offizielle offizielle spanische Sprachwebsite

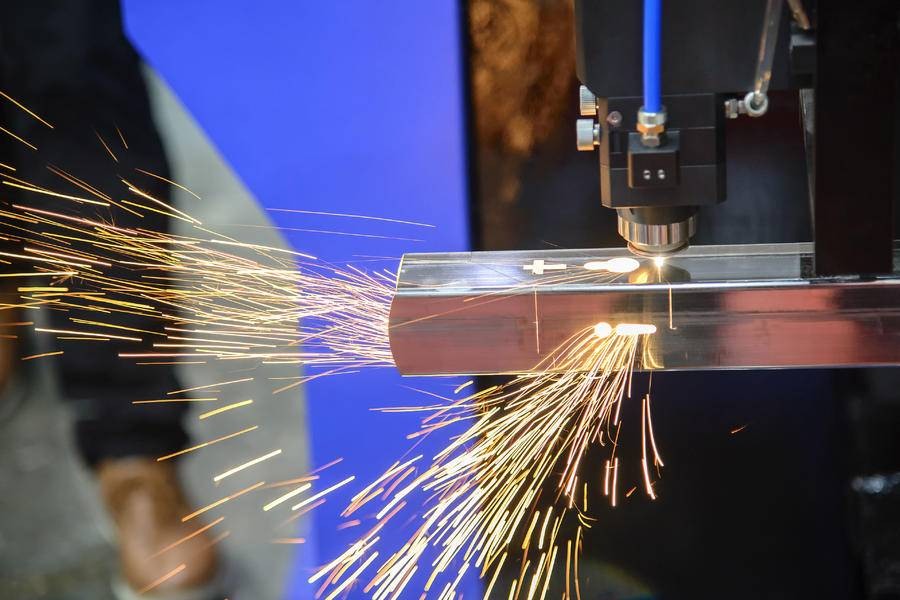

Steht Ihre Laserschneidemaschine vor den folgenden Problemen:

• Burrs und Schlacke immer auf Schnittflächen vorhanden?

• Langsames und ineffizientes Piercing auf dicken Tellern?

• Überbrennen und Verformung an scharfen Ecken beim Hochgeschwindigkeitsschneiden?

• Steigender Konsum von Stickstoff und anderen Hilfsgasen, die Ihre Betriebskosten erhöhen?

Diese häufigen Probleme beim Laserschneiden hängen häufig mit instabiler oder ungenauer Hilfsgasdruckkontrolle zusammen.

Lösung: Verwenden Sie einen elektronischen Druckregler ITV-JG, um einen stabilen Druckausgang sicherzustellen.

1. Warum ist die Druckregelung beim Laserschnitt kritisch?

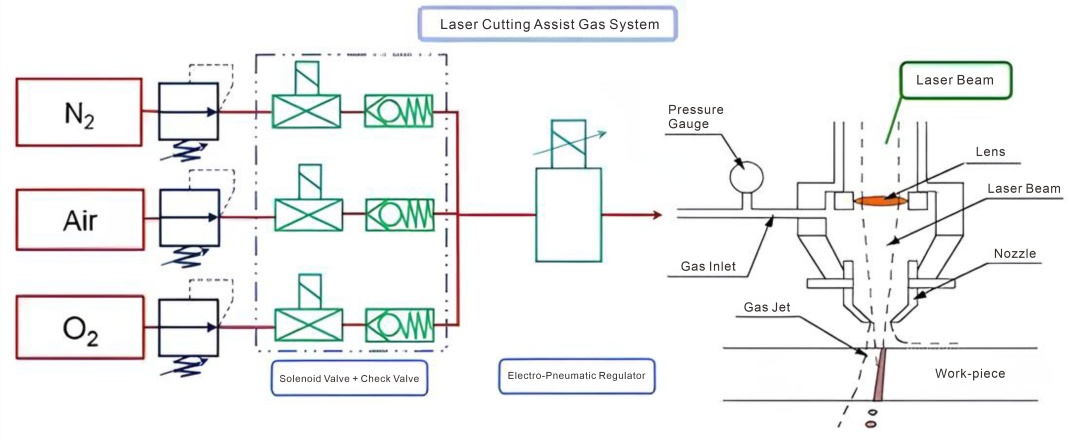

Laserschneidmaschinen verwenden unterschiedliche Hilfsgase, um verschiedene Materialien zu schneiden. Der Druck und die Durchflussrate des Hilfsgases sind je nach Dicke des Schneidmaterials variiert. Die präzise Kontrolle des Hilfsgass ist ein Schlüsselfaktor für das Erreichen eines qualitativ hochwertigen Schnitts.

Normalerweise hat die folgenden Funktionen:

① Verbrennung und Reaktion : Zum Beispiel mit Sauerstoff zum Schneiden von Kohlenstoffstahl. Sauerstoff reagiert chemisch mit Hochtemperaturmetall, um den Schneidvorgang zu beschleunigen.

② Schlacke wegblasen : Kernfunktion. Das Gas muss sich am rechten Druck und der Durchflussrate befinden, um den geschmolzenen Metallrückstand schnell und gründlich wegzublasen. Der Laserstrahl schneidet das Metall und bildet so einen glatten und sauberen Schnitt.

③ Schutz und Kühlung : Zum Beispiel mit Stickstoff zum Schneiden von Edelstahl. High-Purity-Stickstoff kann die Luft wirksam isolieren, die Oxidation des Inzisions verhindern und die optische Linse vor Kontamination und Beschädigung schützen.

2. VPC-Produktlösungen: Modul ITV-JG

Das ITV-JG- Laserschneidemodul ist eine kompakte Gasregeleinheit, die einen ITV-Elektropneumatikregler und ein Hochgeschwindigkeitsmagnetventil kombiniert . Es wurde für CNC -Laserschneidsysteme entwickelt und bietet eine präzise Druckregulierung und schnelle Gasumschaltung.

① Elektropneumatischer Regler ITV

Der elektronische pneumatische ITV -Regler wird hauptsächlich in der Laserschneidemaschine verwendet, um den Gasdruck einzustellen, um die Gaseinspritzmenge im Schneidkopf zu steuern.

• Elektrische Signalsteuerung mit integriertem Drucksensor für Feedback mit geschlossenem Schleife.

• In der Lage, drei Gase ( O₂ / n₂ / Luft ) gleichzeitig zu steuern.

• Unterstützt die Fern- und Programmierkontrolle.

• Hohe Kontrollgenauigkeit und schnelle Reaktion.

• Mehrere Modelle verfügbar : Hersteller können verschiedene Arten von elektrischen Proportionalventilen entsprechend unterschiedlichen Arbeitsbedingungen und Marktanforderungen auswählen. Beispielsweise ist Hochleistungs-Schneidgeräte normalerweise mit hochspannenden elektrischen Proportionalventilen ausgestattet, um schnelles Schneiden zu erreichen.

ITV 1030

ITV 2050

ITV 2090

② Hochgeschwindigkeitsmagnetventil

Wird verwendet, um das genau zu steuern, um die Qualität und Effizienz zu verbessern. Öffnen und Schließen von Hilfsgas während des Laserschnitts

• Geeignet für Hochdruckumgebungen.

• Zwei-Wege/Drei-Wege -Gasauswahl, internes integriertes Scheckventil.

• Geeignet für , Hochdruckstickstoffsauerstoff und Druckluft.

• Direkt wirkende Struktur , keine externe Druckluft als Pilotluftquelle erforderlich.

3. Modul ITV-JG gegen herkömmlichen Druckregler

4. FAQ

① Kann es das elektrische Proportionalventil von Marken wie SMC/Festo direkt ersetzen ?

Ja. ITV-JG wurde als Branchenstandard in der elektrischen Grenzfläche ( 0-10 V/4-20 mA ) und in den Gasleitungsverbindungen ausgelegt und kann in den meisten Fällen leicht ersetzt werden.

② Wie erreicht es automatische Wechsel zwischen Stickstoff und Sauerstoff?

Das Modul integriert eine Magnetventil- und Doppeldruckeinstellungsfunktion . Ihr CNC -System muss nur ein Schaltsignal ergeben, und das Modul kann den entsprechenden Gasweg automatisch schließen/öffnen und sofort auf den voreingestellten Stickstoff- ( Hochdruck ) oder Sauerstoff ( niedriger Druck ) umschalten. Der gesamte Vorgang ist schnell und nahtlos.

③ Ist die Installation und Inbetriebnahme kompliziert?

Die Installation ist sehr einfach . Aufgrund des hohen Integrationsgrads müssen Sie nur die Lufteinlass-, Luftauslass- und Strom-/Signaldrähte anschließen. Wir bieten detaillierte Installationshandbücher und technische Online -Support.

④ Ist es mit Laserschneidemaschinen verschiedener Marken kompatibel?

Solange Ihr Geräte-CNC-System standardmäßig 0-10 V oder 4-20-mA-Analogsteuerungssignale bereitstellen kann, kann es mit ITV-JG perfekt kompatibel sein.

Das Laserschneiden wird in den Bereichen Automobile, Schiffbau , Luftfahrt, Kernindustrie , Maschinenherstellung, Stahl, Textilen , Erdöl usw. häufig verwendet. VPC -Produkte können perfekt auf verschiedene Laserschneidgeräte angewendet werden. Wenn Sie an diesem Produkt interessiert sind, wenden Sie sich bitte an VPC Pneumatic!
