Bei der Auswahl einer Druckluftversorgungseinheit kommt es nicht nur darauf an, ein passendes Rohrgewinde auszuwählen. Der richtige Filter-Regler-Öler-Einheit muss ausreichend Druckluft mit dem erforderlichen Arbeitsdruck liefern und gleichzeitig die Filter- und Schmierungsanforderungen der Anwendung erfüllen.
Dieser praktische Filter-Regler-Öler-Einheit-Auswahlleitfaden erklärt, wie man FR- und FRL-Baugruppen vergleicht, den Spitzenluftstrom abschätzt, den Druckabfall bewertet und eine effektive Spezifikation für industrielle Automatisierung oder OEM-Geräte erstellt.
Das Wichtigste zum Mitnehmen: Wählen Sie die FRL-Konfiguration basierend auf den nachgeschalteten Schmierungsanforderungen aus und prüfen Sie dann die Spitzenfluss- und Druckleistung unter tatsächlichen Betriebsbedingungen . Anschlussgröße ist eine Verbindungsspezifikation – kein Nachweis der Luftstromkapazität.

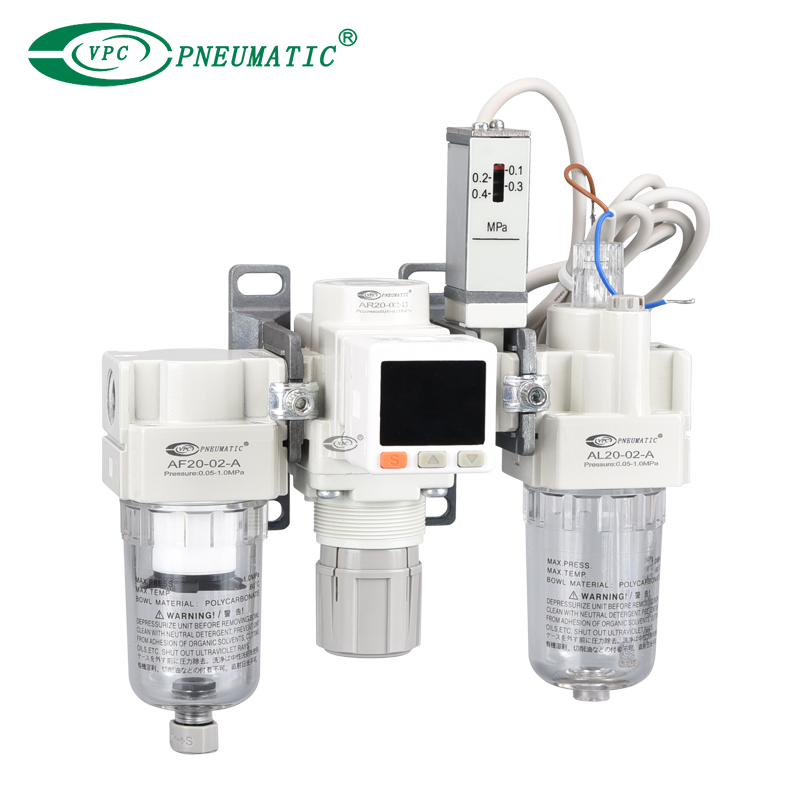

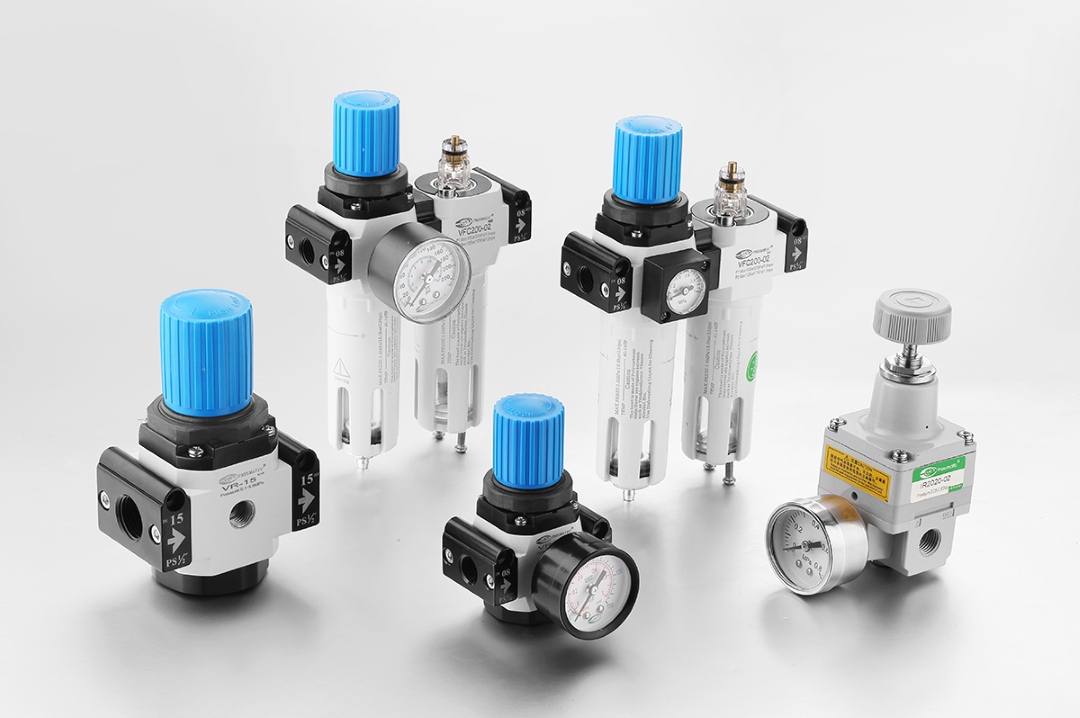

FRL steht für Filter, Regulator und Öler . Der Filter trägt zur Entfernung von Partikeln und abgetrennten flüssigen Verunreinigungen bei, der Regler steuert den Nachdruck und der Schmierstoffgeber führt Ölnebel dorthin ein, wo die Ausrüstung ihn benötigt.
Für diese Gerätefamilie werden häufig Eine Luftaufbereitungsbaugruppe umfasst jedoch nicht immer einen Öler: Viele Systeme verwenden die Begriffe , Luftwartungseinheit , Luftaufbereitungseinheit und pneumatische Wartungseinheit verwendet. stattdessen eine FR-Konfiguration (Filter + Regler) .
Eine Einführung in die einzelnen Komponenten finden Sie im vollständigen VPC-Leitfaden zu Flugdiensteinheiten.

Die erste Entscheidung ist, ob Ihre nachgeschalteten Anlagen tatsächlich Ölnebel benötigen. Das standardmäßige Hinzufügen eines Schmierstoffgebers ist nicht immer von Vorteil. Viele moderne Zylinder und Magnetventile sind für den Betrieb ohne externe Schmierung ausgelegt; Überprüfen Sie die Dokumentation für jede Komponente.
| Auswahlfaktor | FR-Einheit (Filter + Regler) | Filter-Regler-Öler-Einheit (Filter + Regler + Öler) |
|---|---|---|
| Primäre Funktion | Filtration und Druckregulierung | Filterung, Druckregulierung und Ölnebelversorgung |
| Geeignete nachgeschaltete Ausrüstung | Für ungeölte Luft spezifizierte Komponenten | Komponenten, die explizit geölte Luft benötigen |
| Typische Überlegung | Reduziert das Risiko, dass Schmieröl in den Prozess gelangt | Unterstützt schmierungsabhängige pneumatische Werkzeuge oder Geräte |
| Wartung | Filterservice und Reglerprüfungen | Filterservice, Reglerprüfungen und Ölstands-/Öltypmanagement |
Auswahlregel: Wenn jedes nachgeschaltete Gerät für ungeölte Druckluft zugelassen ist, sollten Sie eine FR-Einheit in Betracht ziehen . Wählen Sie einen Filter-Regler-Öler-Einheit, wenn die Spezifikationen des Geräteherstellers einen Luftleitungsöler erfordern.
Der Schmierbedarf sollte für den gesamten angeschlossenen Zweig überprüft werden. Sobald für Geräte, die davon abhängig sind, der Schmierbetrieb eingeführt wurde, kann eine plötzliche Unterbrechung der Ölzufuhr zu Betriebsproblemen führen.
Eine zuverlässige Auswahl beginnt bei den Betriebsbedingungen – nicht beim Produktkatalog.
Versorgungsdruck: minimaler und maximaler Druck, der am Geräteeinlass verfügbar ist.
Erforderlicher Ausgangsdruck: Druck, den die anspruchsvollste nachgeschaltete Komponente während des Betriebs benötigt.
Spitzenluftstrom: Maximaler gleichzeitiger Verbrauch angeschlossener Aktuatoren und Werkzeuge bei gleichbleibenden Durchflusseinheiten und Referenzbedingungen.
Luftqualität: Partikel-, Wasser- und Ölgrenzwerte für nachgeschaltete Komponenten festgelegt.
Schmierung und Entwässerung: ob Ölnebel erforderlich ist und ob eine automatische Kondensatableitung wünschenswert ist.
Einbaudetails: G-, Rc- oder NPT-Gewinde; Montageausrichtung; Umfeld; Wartungsfreigabe; und zulässige Größe.
Technischer Hinweis: Die in L/min, NL/min, ANR oder SCFM angegebenen Luftstromwerte können unterschiedliche Referenzbedingungen verwenden. Konvertieren Sie sie konsequent, bevor Sie Spezifikationen vergleichen.
Listen Sie jeden nachgeschalteten Verbraucher auf – etwa Zylinder, Druckluftwerkzeuge, Vakuumerzeuger oder Blasdüsen – und bestimmen Sie, wann er läuft. Addieren Sie die Anforderungen, die gleichzeitig auftreten können , nicht unbedingt die Summe der Typenschildwerte jedes Geräts.
Veranschaulichende Berechnung: Angenommen, ein Maschinenzweig verfügt über drei Lasten, die im selben Betriebsfenster 120, 180 und 100 NL/min verbrauchen. Der geschätzte gleichzeitige Bedarf beträgt 400 NL/min . Dies ist nur ein Beispiel, keine VPC-Produktbewertung oder ein universelles Designziel.
Vergleichen Sie diesen Bedarf mit dem Flussdiagramm der Kandidateneinheit bei entsprechendem Eingangsdruck, stromabwärtiger Einstellung und zulässigem Druckabfall . Eine Nenndurchflusszahl ohne Testbedingungen kann irreführend sein.
Überprüfen Sie Schläuche, Anschlüsse, Ventile und Verteiler sowie die FR/FRL-Baugruppe. Eine ausreichend dimensionierte Luftversorgungseinheit kann eine starke Einschränkung an anderer Stelle der Rennstrecke nicht ausgleichen.
Berücksichtigen Sie mögliche Spitzenzyklen, Reglerverhalten, Filterbeladung und zukünftige Laständerungen. Das Ziel ist eine angemessene Leistungsspanne – und nicht die Wahl der größten Einheit unabhängig von Kosten und Platzbedarf.
Wichtigster Punkt bei der Größenbestimmung: Zwei Filter-Regler-Öler-Einheits mit demselben 1/4-Zoll- oder 1/2-Zoll-Anschluss können einen unterschiedlichen nutzbaren Luftstrom haben. Überprüfen Sie stets die Durchflusskurve, den Eingangsdruck und den zulässigen Druckabfall.
Unter Druckabfall versteht man den Druckverlust, wenn Luft durch Komponenten und Rohrleitungen strömt. Filter, Regler und enge Durchgänge behindern den Luftstrom, und diese Einschränkung kann noch wichtiger werden, wenn Maschinen einen großen Druckluftstoß benötigen.
Wenn der Druck an einem Aktuator unter Last sinkt, erzeugt ein Zylinder möglicherweise weniger Kraft oder bewegt sich langsamer. Ein Manometer, das im Leerlauf der Maschine den korrekten Wert anzeigt, beweist nicht, dass während des schnellsten Betriebszyklus ausreichend Druck vorhanden ist.
Vergleichen Sie die Durchflussleistung beim erwarteten Einlassdruck und Auslasssollwert.
Berücksichtigen Sie zusätzliche Verluste in Schläuchen, Ventilen, Armaturen und anderen Geräten.
Überprüfen Sie verstopfte Filterelemente und angesammeltes Kondensat, wenn die Leistung nachlässt.
Messen Sie den stromabwärtigen Druck wenn möglich bei Spitzenbedarf.
Wichtiger Unterschied: Die Druckdifferenz zwischen Einlass und Auslass eines Reglers ist nicht automatisch dasselbe wie der zusätzliche Druckverlust, der durch eine unzureichende Durchflusskapazität verursacht wird. Verwenden Sie bei der Interpretation der Leistungsdaten die spezifische Testkurve und Definition des Herstellers.
Wählen Sie die Filterung basierend auf den Anforderungen der empfindlichsten nachgeschalteten Komponenten. Allzweckfilter sind für bestimmte Verunreinigungen und Nennwerte konzipiert, ein Standardfilter entfernt jedoch nicht jede Form von Wasser, Öl oder Dampf.
Für Anwendungen, die die Reinheit der Druckluft spezifizieren, bietet ISO 8573-1 eine Möglichkeit zur Klassifizierung von Partikel-, Wasser- und Ölverunreinigungen. Die Partikelbewertung eines Filters allein bestimmt nicht die Luftqualitätsklasse des gesamten Druckluftsystems.
| Abflusstyp | Wann es zu berücksichtigen ist | Was zu überprüfen ist |
|---|---|---|
| Manueller Kondensatablass | Barrierefreie Installationen mit routinemäßiger Inspektion | Wartungshäufigkeit und sichere Kondensatentsorgung |
| Automatischer Kondensatablass | Häufige Kondensation oder eingeschränkter Bedienerzugang | Betriebsbedingungen, ggf. Mindestdruckanforderungen, Entladungsanordnung und Wartung |
Die Kondensatabscheidung ist kein Ersatz für einen Drucklufttrockner. Wenn die Luft viel Wasserdampf enthält und die Anwendung einen niedrigen Drucktaupunkt erfordert, kann auch ein geeignetes Trocknungssystem erforderlich sein.
| Anwendung | Hauptprioritäten | Ausgangspunkt der Konfiguration |
|---|---|---|
| Automatisierte Montageausrüstung | Stabiler Arbeitsdruck, gleichzeitige Antriebsanforderung, einfache Wartung | FR, wenn nachgeschaltete Geräte ungeölte Luft zulassen |
| Pneumatikzylinders und Magnetventilschaltungen | Fließen bei schnellen Bewegungen; saubere, ausreichend trockene Luft | Bestimmen Sie FR vs. FRL anhand der Komponentenspezifikationen |
| Pneumatik Handwerkzeuge | Hoher intermittierender Durchfluss und werkzeugspezifische Schmieranforderungen | FRL, bei dem der Werkzeughersteller eine Schmierung verlangt |
| Präzise Steuerung | Luftqualität, Druckstabilität, Kontaminationsgrenzen | Oft FR mit zusätzlicher Behandlung, falls erforderlich |
| OEM-Maschinen | Wiederholbare Spezifikationen, Layout, Servicezugang und Dokumentation | Bestätigen Sie modellspezifische Parameter für jedes Maschinendesign |
Dabei handelt es sich um Auswahl-Ausgangspunkte, nicht um universelle Regeln . Die Komponentenanweisungen des Herstellers und die tatsächlichen Betriebsbedingungen bestimmen die endgültige Wahl.
Stellen Sie sich eine Maschine mit mehreren pneumatischen Aktoren und Magnetventilen vor. Seine hypothetischen Anforderungen sind:
Versorgungsdruck: 0,7 MPa
Erforderlicher Hinterdruck: 0,5 MPa im Betrieb
Geschätzter maximaler gleichzeitiger Verbrauch: 400 NL/min
Alle angeschlossenen Geräte: spezifiziert für ungeölte Luft
Installation: Anlagenumgebung, in der Kondensat auftreten kann
Empfohlener Auswahlprozess:
Wählen Sie FR-Konfigurationen aus , anstatt unnötigerweise einen Schmierstoffgeber hinzuzufügen.
Wählen Sie eine Filterspezifikation, die den Luftqualitätsanforderungen der Ventil- und Antriebshersteller entspricht.
Überprüfen Sie die Flussdiagramme der Kandidateneinheiten unter Verwendung der angegebenen Einlass- und Betriebsbedingungen.
Überprüfen Sie, ob der Druck auch bei gleichzeitigem Betrieb der Antriebe ausreichend bleibt, einschließlich der Verluste in den nachgeschalteten Rohrleitungen.
Bestätigen Sie das Anschlussgewinde, die Montageabmessungen, den Filtertopfabstand und die entsprechende Ablaufanordnung.
Beispielergebnis: Eine ausreichend dimensionierte FR-Baugruppe ist der logische Ausgangspunkt. Aus diesen hypothetischen Eingaben allein kann kein spezifisches VPC-Modell bestätigt werden ; Für die endgültige Auswahl sind die entsprechenden Modelldatenblätter und Durchflusskurven erforderlich.
Teilen Sie bei der OEM-Beschaffung diese Informationen Ihrem Lieferanten der Luftaufbereitungseinheit mit, bevor Sie nach einer Modellempfehlung fragen:
| Parameter | Bereitstellung der Informationen |
|---|---|
| Anwendung | Maschine/Prozess, nachgeschaltete Geräte und Einschaltdauer |
| Luftversorgung | Minimaler/maximaler Eingangsdruck |
| Ausgangsdruck | Erforderlicher Betriebsbereich bei Spitzenverbrauch |
| Luftstrom | Maximaler gleichzeitiger Bedarf mit Einheiten/Referenzbedingungen |
| Luftaufbereitung | Partikel-, Feuchtigkeits- und Ölanforderungen; Schmierbedarf |
| Konfiguration | FR oder FRL; Abflusstyp; Manometer oder anderes Zubehör |
| Mechanisch | Gewindestandard, Anschlussgröße, Montage und verfügbarer Platz |
| Umfeld | Temperatur, Vibration, chemische Belastung und Wartungszugang |

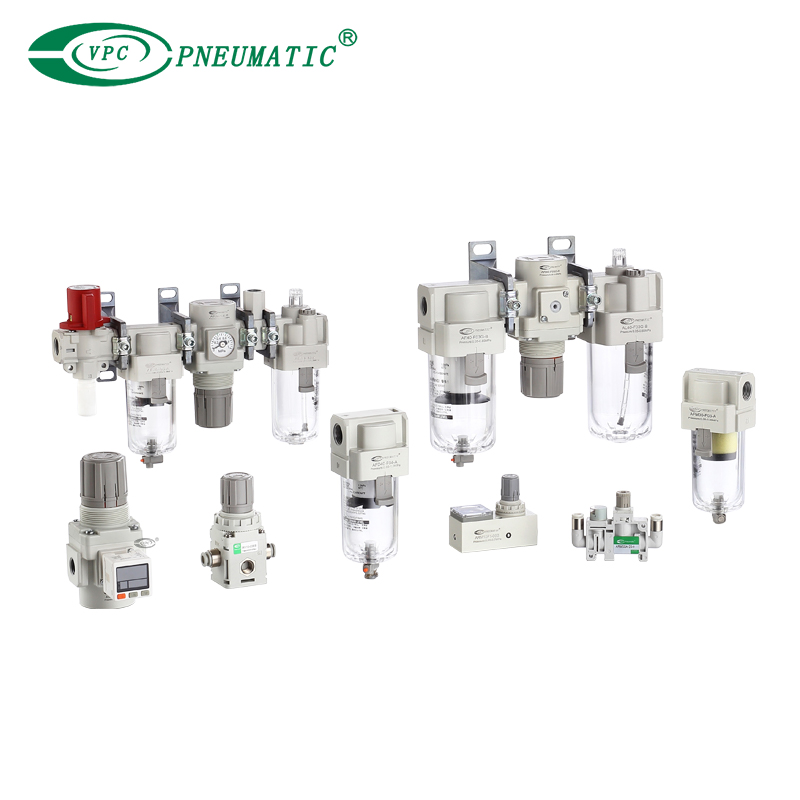

VPC bietet mehrere Produktfamilien für Luftaufbereitungsgeräte an , darunter FRL-Baugruppen und Filter-Regler-Kombinationen der AC-Serie . Sehen Sie sich das genaue Datenblatt und die Konfigurationsoptionen der Serie an, bevor Sie eine Bestellung aufgeben.
Senden Sie VPC Ihren Eingangsdruck, den erforderlichen Hinterdruck, den Spitzenluftstrom, die Luftqualitätsanforderungen und Verbindungsdetails. Unser Team kann Ihnen bei der Überprüfung geeigneter Luftaufbereitungskonfigurationen behilflich sein.
Entdecken Sie VPC-Luftaufbereitungseinheiten →Beginnen Sie mit dem gleichzeitigen Spitzenluftstrom und dem erforderlichen Betriebsdruck. Überprüfen Sie dann die Durchfluss-Leistungskurven der Kandidaten, den zulässigen Druckabfall, die Rohrverbindungen und die Anforderungen an die Luftqualität.
Eine FR-Einheit umfasst einen Filter und einen Regler; Ein Filter-Regler-Öler-Einheit fügt einen Schmierstoff hinzu. Wählen Sie je nachdem, ob die angeschlossenen Geräte extern geölte Druckluft benötigen.
Ja. Interner Aufbau, Filterstufen, Reglerleistung und Testbedingungen beeinflussen alle die Durchflusskapazität. Anschlussgröße allein stellt keinen nutzbaren Luftstrom her.
Der stromabwärtige Druck kann bei hohem Verbrauch sinken, was zu einer langsameren Zylinderbewegung, einer verringerten Antriebskraft oder einem weniger gleichmäßigen Maschinenbetrieb führt.
Nein. Viele Zylinder sind für ungeölte Luft ausgelegt. Befolgen Sie immer die tatsächlichen Anforderungen der Zylinder- und Ventilhersteller.
Nein. Ein herkömmlicher Filter kann bestimmte flüssige Verunreinigungen abscheiden, er kann jedoch einen Trockner nicht ersetzen, wenn die Anwendung eine Kontrolle des Wasserdampfs oder des Drucktaupunkts erfordert.
Ja, vorausgesetzt, das Gerät und das nachgeschaltete Netzwerk können den maximalen gleichzeitigen Luftstrom liefern und gleichzeitig den erforderlichen Druck und die erforderliche Luftqualität aufrechterhalten.
Geben Sie Eingangsdruck, Betriebsdruck, Spitzendurchfluss, Anschlussgewinde, Filter- und Schmierungsanforderungen, bevorzugte Abflussart, Umgebung und Installationsabmessungen an.
