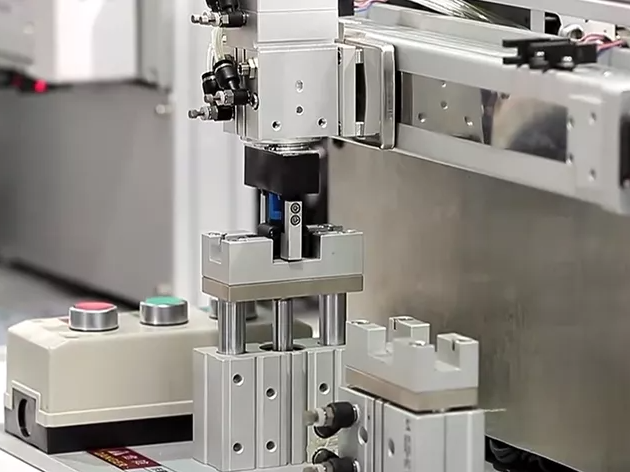

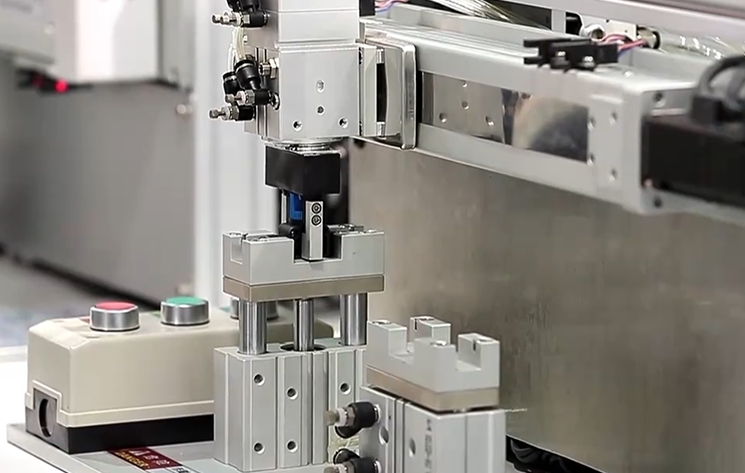

Der Kompaktzylinder der MGP -Serie integriert den Zylinderkörper und die Führungsstange. Die eingebaute Führungswelle isoliert effektiv die Laststütze von der Bewegung der Kolbenstange und des Dichtungsteils, wodurch der Verschleiß der Kolbenstange und des Siegels effektiv verringert und die Haltbarkeit und Stabilität des Zylinders verbessert wird. Es wird automatisierter Materialhandhabung verwendet häufig , bei , , z ..
Als Basismodell verfügt die Kompaktführer der MGP -Serie mit den folgenden Funktionen:
Drei Leitfadenlagertypen verfügbar
Optionaler magnetischer Schilfschalter, Luftkissen, Endschloss
Verschiedene Zylinderdurchmesser ( 12-100 mm ) und Striche (1 0-400 mm ) sind erhältlich
Kann als Klemmzylinder, Hebezylinder und Drückzylinder verwendet werden
4 Montagemethoden
1. MGP -Serie Compact Guide Guide Zylinderspezifikation
| Bohrung (MM) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 |
| Schauspieltyp | Doppelte Schauspielerei | |||||||||
| Lagertyp | MGPM: Schieberlager MGPL: Kugelbuchse | |||||||||
| Beweisdruck | 1,5 MPA | |||||||||
| Max. Arbeitsdruck | 1,0mpa | |||||||||
| Min. Arbeitsdruck | 0,12 MPA | 0,1 MPa | ||||||||
| Arbeitstemperatur | -10 bis 60 ℃ (kein Einfrieren) | |||||||||
| Geschwindigkeitsbereich | 50 bis 500 mm/s | 50 bis 400 mm/s | ||||||||
| Portgröße | M5x0.8 | G1/8 | G1/4 | G3/8 | ||||||

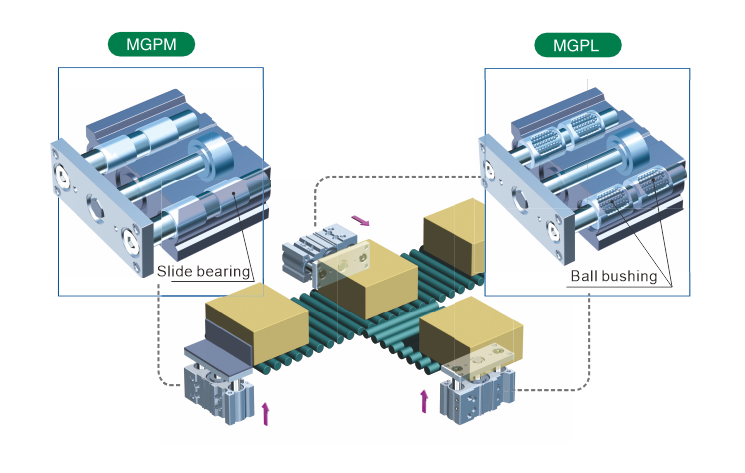

2. Gleitlager gegen Kugellager
| Typ | MGPM Compact Guide Zylinder: Folienlager | MGPL Compact Guide Zylinder: Kugelbuchse |
| Arbeitsprinzip | Führungsstäbe stehen direkt in Kontakt mit Die Buchsen für die Reibung der Reibung. | Führungsstäbe werden durch Kugellager von den Lagern getrennt. und durch rollende Reibung. |
| Merkmale | ° | ° |
| Nicht rotierende Genauigkeit | ± 0,08 ° (12 & 16 mm) | ± 0,01 ° (12 & 16 mm) |
| ± 0,07 ° (20 & 25 mm) | ± 0,09 ° (20 & 25 mm) | |
| ± 0,06 ° (32 & 40 mm) | ± 0,08 ° (32 & 40 mm) | |
| ± 0,05 ° (50 & 63 mm) | ± 0,06 ° (50 & 63 mm) | |
| ± 0,04 ° (80 & 100 mm) | ± 0,05 ° (80 & 100 mm) | |
| Max. radiale Last | 1500n | 1000n |
| Geschwindigkeitsanpassung | Geeignet für niedrige Geschwindigkeit oder stationäre Anwendungen | Geeignet für Hochgeschwindigkeits- oder hochpräzise Anwendungen |
| Umweltwiderstand | Geeignet für Arbeitsumgebungen mit viel Staub , hohe Auswirkungen oder Luftfeuchtigkeit. | Erfordert eine gute Versiegelung und Schmierung, geeignet für eine saubere, Hochvorbereitete Umgebung. |
3.. Wie installiert und pflegen Sie MGP -Zylinder?
① Installationsmethode
Der Zylinderkörper und die Schalldämpfer sind mit Befestigungslöchern ausgestattet. Es gibt 4 Montagemethoden: obere Montage, Seitenbefestigung, Bodenmontage und T-Slot-Seitenmontage.

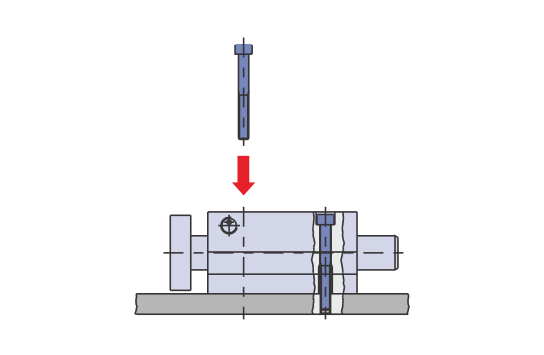

Top -Montage

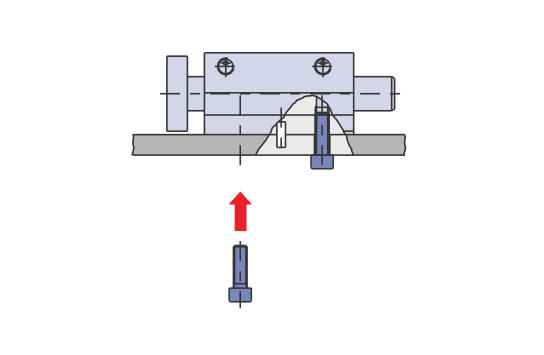

Seitenmontage

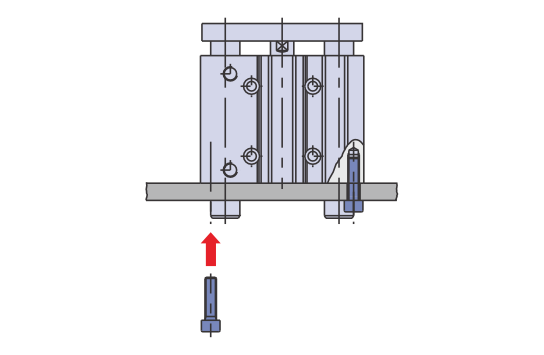

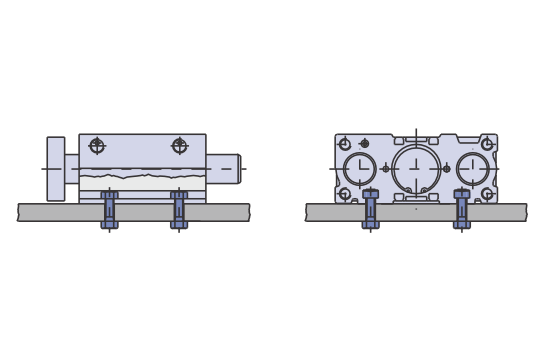

Bodenmontage
T-Slot-Seitenmontage
② Wartung
Überprüfen Sie regelmäßig die Kolbenstangen- und Führungsoberflächen , die Kolbenstangendichtungen und die Außenfläche der Zylinder. Schäden oder Rost in diesen Teilen können die Reibung erhöhen und zu gefährlichen Situationen führen.
Ersetzen Sie die Dichtungen , wenn die Luftleckage den zulässigen Wert überschreitet.
Interne Leckage: 10 cm 3/min (ANR)
Externe Leckage: 5 cm 3/min (ANR)
Reinigen Sie den Staub regelmäßig auf den äußeren Oberflächen des Stellantriebs und der Montagehalterung.
Überprüfen Sie regelmäßig die Schmierung.
4. Modellauswahl und Anwendung
| Anwendungsszenario -Typ | Spezifische Szenarien | Modelle |
| Hochvorbereitete Positionierungsbaugruppe | Kameramodulpositionierung, optische Komponentenbaugruppe, PCB -Leiterplattenstifte | MGPL |
| Hochfrequenz erwikte Bewegung | Beat Line> 60 Mal/min , Hochgeschwindigkeits-automatische Sortierung | MGPL |
| Stempeln, starke Lastbetrieb | Fixierklemme, Stanzwerkstück Blanking, Roboterdocking | Mgpm |
| Staubige oder Partikelumgebung | Holzbearbeitungsmaschinen, Schleifgeräte, Metallstaubumgebung | Mgpm |
| Keine Schmierung | Lebensmittelmaschinerie, sauberer Raum | Mgpm |
| Kleiner Raum, langsame Bewegung | Halbleiter -Waferhandhabung , Verschiebung der Chipplatzierung | MGPL |
FAQ:
1. Was ist der Unterschied zwischen MGP -Zylindern und anderen kompakten Zylindern?
Der Zylinder der MGP-Serie verfügt über eine eingebaute Führungswelle , eine hohe Seitenlastkapazität und die Nicht-Rotationsfunktion, die für komplexe Lasten und hohe Präzisionsanforderungen geeignet ist. Während gewöhnliche kompakte Zylinder keine Führungsstangen oder schwache Führungsfunktionen haben , geeignet für lineare Druck- oder Positionsbeschränkungen.
2. Kann MGPL MGPM zum Überladen ersetzen?
NEIN . Kugellager haben eine geringe Belastungskapazität, und Überlastung kann dazu führen, dass die Strecke sich verformen kann.
3. Wie wirkt sich der Lagertyp auf die Zylinderleistung aus?
Der Lagertyp bestimmt direkt die Bewegungsgenauigkeit , der Reibungsleistung, , die Bewegungsgenauigkeit , die Lebensdauer und die anwendbare Umgebung des Zylinders.

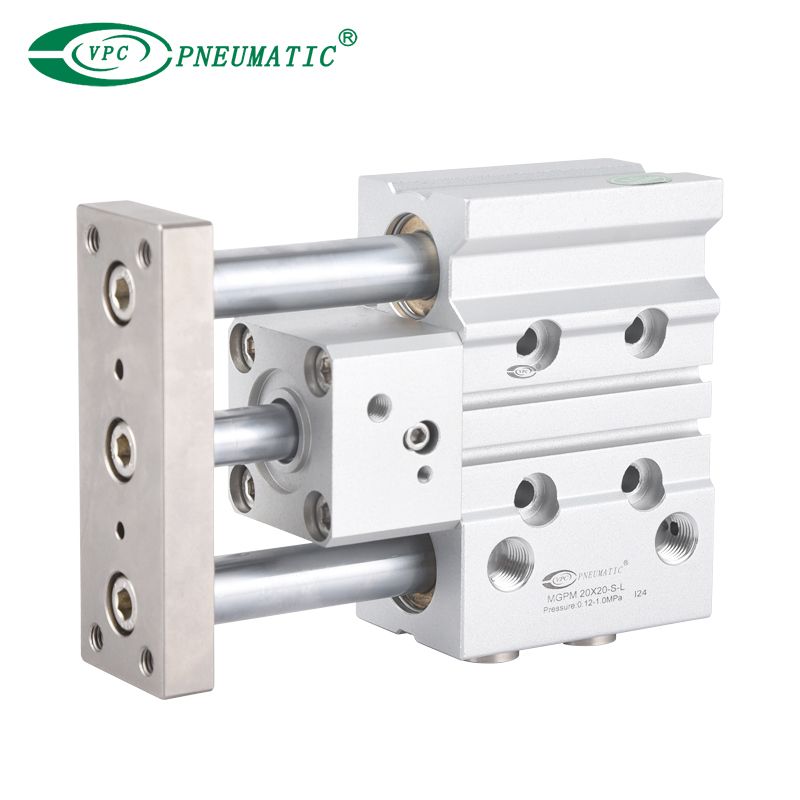

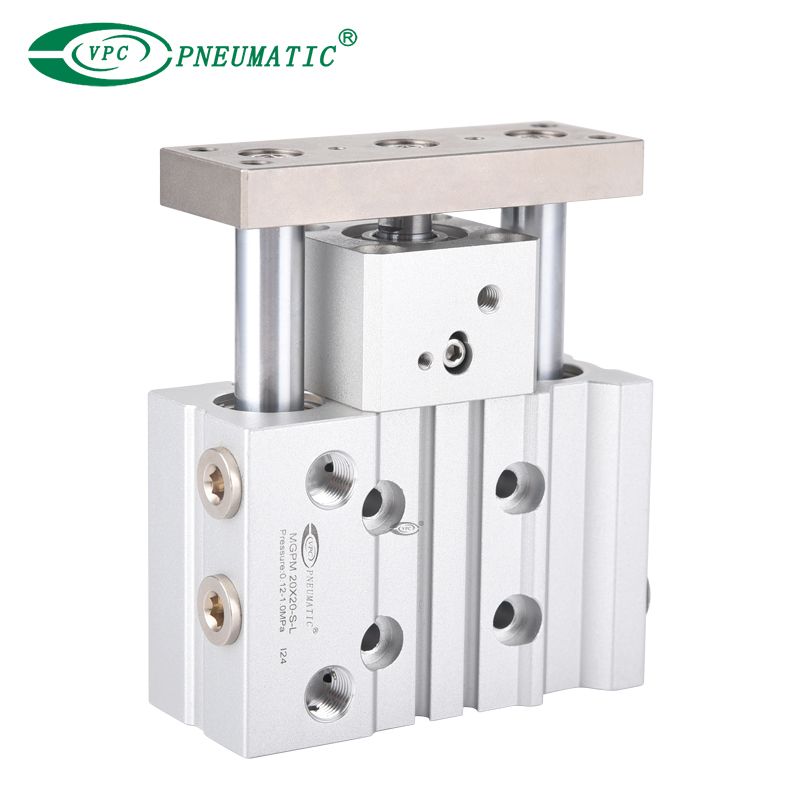

4. Was ist MLGP -Kompaktzylinder?
MLGP -dünne Typenverriegelungszylinder mit Führungsstäben haben einen Verriegelungsmechanismus, der die Kolbenstange sicher sperrt, selbst wenn die Luftquelle getrennt ist oder der Luftdruck abgebaut ist, wodurch verhindern, dass sich die Zylinderposition ändert oder die Last abrutscht und sicher und stabiler Betrieb sicherstellt.
In jeder Schlaganfallposition möglich stoppen
Verhindert fallen und versehentliche Bewegungen
Verschiedene Verriegelungspositionen
Handbuchfreisetzungsfunktion
5.Was sind die Vorsichtsmaßnahmen bei der Installation von MGP -Zylindern?
① Führungsstange durch Lochreservierung : Wenn die Bodenbefestigung durch die Bodenstange durch das Loch reserviert werden muss, muss der Führungsstab bei Ausstieg nicht blockiert werden.
② Ausrichtungsanforderungen : Der Zylinder und die Last sollten gut ausgerichtet sein, um eine übermäßige seitliche Kraft und die Schädigung der Führungsstange und des Siegels zu vermeiden.
③ Festziehen : Verwenden Sie die geeigneten Spezifikationen und ziehen Sie sie gemäß dem empfohlenen Drehmoment fest , um eine Lockerung oder Vibration zu verhindern.
④ Reiseraum : Stellen Sie sicher, dass die Führungsstange genügend Platz gibt, um sich zu erweitern und zurückzuziehen, um Kollision oder Jamming zu vermeiden.
Die oben genannten sind die spezifischen Parameter, Installationsmethoden, Anwendungen und Auswahl der Kompaktleitzylinder der MGP -Serie sowie Antworten auf verwandte Fragen. Wenn Sie andere Fragen haben, z. B. wie Sie bestellen MGP/MGPM/MGPL -Kompaktleitzylinder , können Sie VPC mit Proben und Verkaufsteams geben. Willkommen bei der Konsultation von VPC Pneumatic.
