Was ist niedrige Reibungszylinder？

◆ Offizielle offizielle spanische Sprachwebsite

Die VQ-Serie der der nächsten Generation enthält eine mit Metall versiegelten Metallzylindern Lückenversiegelungsstruktur und kugelhaltige Führungsbuchsen , wodurch die Grenzen herkömmlicher Zylinder mit niedrigem Frikte effektiv überwunden werden. Dazu gehören:

• Laterallast mit niedriger Reibungszylinder der VQM -Serie

• VQQ -Serie Kompakt niedrige Reibungszylinder

• VQP -Serie Single Schauspiel mit niedriger Reibungszylinder

Diese Zylinder werden in Branchen wie der Verarbeitung von , Halbleiterherstellungskeramik , und der Bearbeitung und Mahlen von mechanischen Komponenten häufig eingesetzt.

VQQ -Serie Kompakt niedrige Reibungszylinder

Laterallast mit niedriger Reibungszylinder der VQM -Serie

1. Lateral Lastresistent mit niedrigem Reibungszylinder - VQM -Serie

Ausgelegt für die gleichmäßige Geschwindigkeitsgeschwindigkeit , mit niedriger Geschwindigkeit , , Hochdruck mit niedriger Reibung, Hochgeschwindigkeit und hoher Frequenzbetrieb.

Arbeitsprinzip : Diese Serie verwendet ein integriertes kugelhaltiges Design und ein kugelhaltiges Führungsbuchsen, wodurch die Lückenversiegelungstechnologie eingesetzt wird , um den Gleitwiderstand zu verringern und gleichzeitig die laterale Belastungskapazität zu verbessern.

Schlüsselmerkmale :

• Überlegener lateraler Lastwiderstand : Eingebaute Kugellager unterstützen hohe seitliche Kräfte, wodurch sie für nicht ideale Befestigungsbedingungen geeignet sind.

• Ultra-niedrige Reibungsbearbeitung : Der Gleitwiderstand beträgt nur 0,005 MPa und unterstützt Geschwindigkeiten von 0,3 mm/s (Ultra-niedriger) bis 1000 mm/s (Hochgeschwindigkeitsbetrag).

• Verlängerte Lebensdauer : Eingezogene Betriebszyklen von 10.000 km oder 100 Millionen Hubkolbenzyklen.

• Hohe Stabilität : Konsequente Reibung über die Zeit, die Genauigkeit der Kraftkontrollgenauigkeit innerhalb von 0,05 N beibehalten.

• Ölfreies Design : Reduziert die Wartungskosten und erfüllt die Bereitschaftsbedürfnisse.

2. Kompakt niedriger Reibungszylinder - VQQ -Serie

Für niedrige Druck, niedrige Geschwindigkeit, gleichmäßige Geschwindigkeit und minimale Reibungsumgebungen entwickelt.

Arbeitsprinzip : Diese Serie verfügt über eine Fluoropolymerdichtung in Kombination mit einer Spaltversiegelungsstruktur und kugelhaltigen Führungsbuchsen, wodurch geringe Reibung ( nur 0,05 n Schiebungswiderstand) und ein kompaktes Design gewährleistet werden.

Schlüsselmerkmale :

• Ultra-dünn und kompakt : 30% dünner als herkömmliche Zylinder, ideal für enge Räume.

• Stabiler Betrieb mit niedriger Geschwindigkeit : Kein Stick-Slip-Effekt bei 0,3 mm/s , während Hochgeschwindigkeitsversionen bis zu 3000 mm/s unterstützen.

• Präzisionskraftkontrolle : Kraftschwankung unter 0,05 N , geeignet für empfindliche kraftsempfindliche Operationen.

• Hochgeschwindigkeits- und hoher Frequenzgang : Erreicht in Kurzhubanwendungen bis zu 50 Zyklen pro Sekunde .

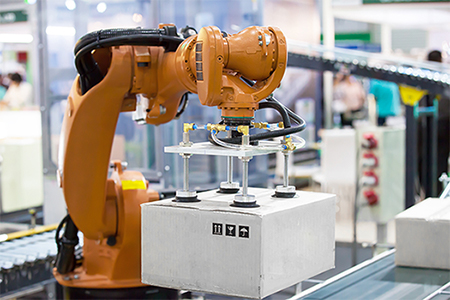

Industrieautomatisierungsindustrie

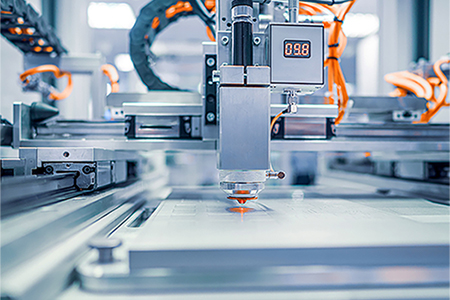

Präzisionsbearbeitungsindustrie

3.. Einwirkende geringe Reibungszylinder-VQP-Serie

Ideal für mit niedrig gepresste , Kraft-kontrollierte Anwendungen.

Arbeitsprinzip : Verwendet eine kolbenfreie Struktur ( Hohlkolbenstange ) und eine Gap-Versiegelungstechnologie, wodurch eine einwirksame Kontraktion über externe Kraftkontrolle erreicht wird. Dieses Design bietet einen extrem niedrigen und zeitinvarianten Schieberwiderstand.

Schlüsselmerkmale :

• Zero Stick-Slip -behält eine glatte Bewegung auch innerhalb von 0,01 mm Mikroabschärfe bei.

• Kolbenfreies Design -Koaxialkolben- und Stangenstruktur minimieren den Gleitwiderstand.

• Stabiler Schubausgang -Radialdruckabweichung <3 µm , wodurch selbst bei Multi-Zylinder-Setups ein konsistenter Schub gewährleistet ist.

• Ultra-niedriger Reibung und weicher Kontakt -Ausgangskraft, die innerhalb von ± 0,01 N mit langfristiger Stabilität gesteuert wird.

• Hochvorbereitete lineare Kontrolle -erleichtert eine hoch genaue lineare Bewegung.

• Dual-Acting-Anwendungen -Zwei VQP-Zylinder können für eine verbesserte Schubgenauigkeit kombiniert werden, wodurch die gleiche Kraft sowohl in der Erweiterung als auch in Retraktionsrichtungen aufrechterhalten wird.

Wie wähle ich einen geringen Reibungszylinder aus?

① Für die Druckkontrolle mit Feindruckschwankungen

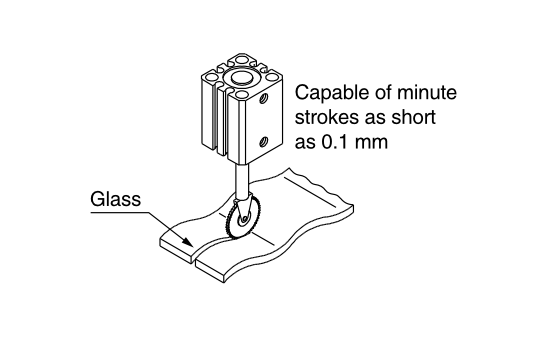

② zum Schneiden von Brillen als und Objektiven, die ständige Kraft erfordern

③ Spannungskontrolle reagiert auf sehr niedrige Druck- und Minutendruckschwankungen

④ Zur Übertragung von Präzisionskomponenten usw., die eine niedrige oder gleichmäßige Geschwindigkeitsbetrieb erfordern

°

⑥ Für Stanzvorgänge, die eine hohe Frequenz -Betätigung erfordern

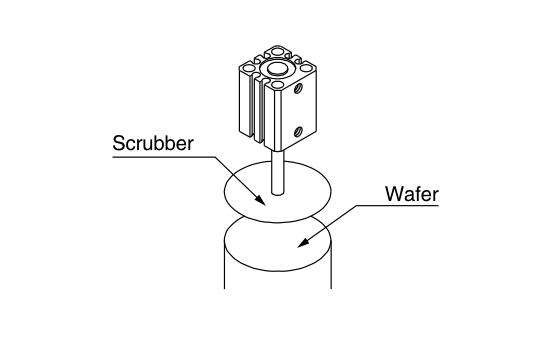

Wafern polieren

Schneiden wellige Oberflächen

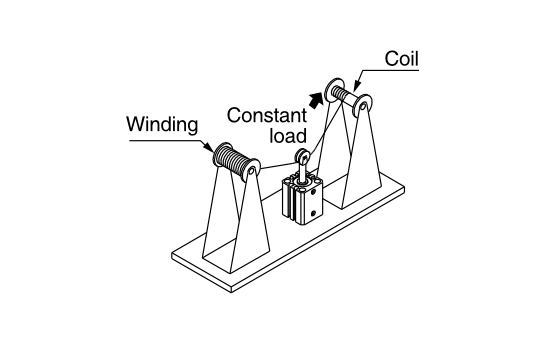

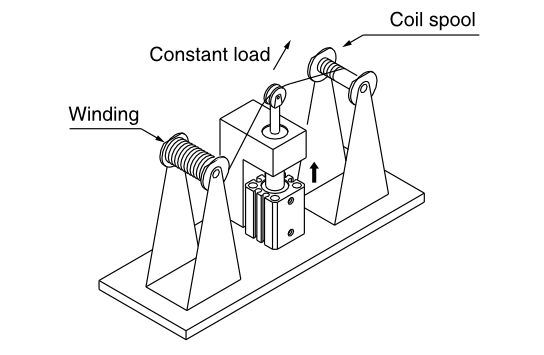

Spulenwicklung

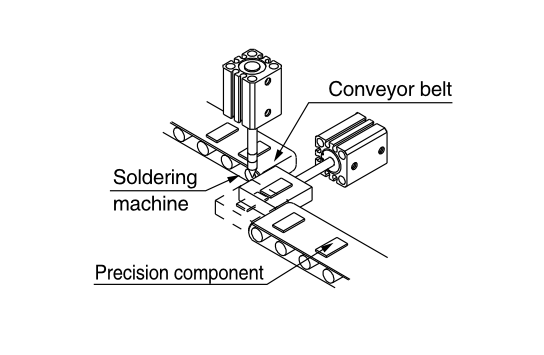

Präzisionskomponenten übertragen

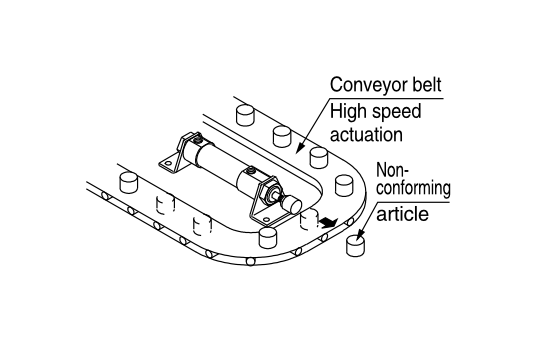

Eliminierung von nicht konformen Artikeln

Stanzen

Inspektion und Montage einer elektronischen Komponente

Hochvorbereitete lineare Kontrolle

Spulenwicklung

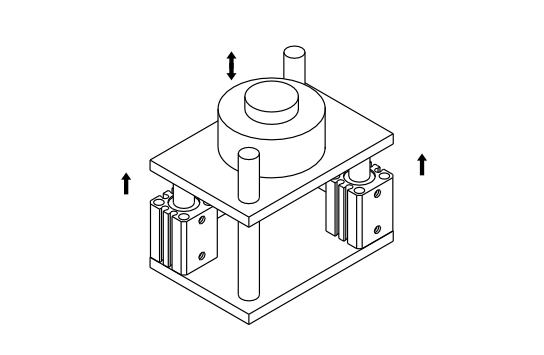

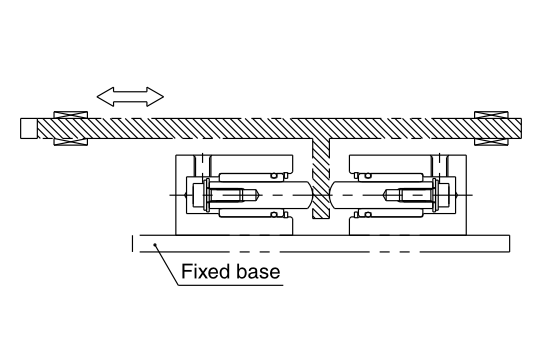

Zwei VQP -Anwendung mit geringer Reibungszylinder

⑦ Für die Drucksteuerung verschiedener Schleifgeräte

⑧ Für Dünnfilmherstellungstechnik

• Spannungssteuereinheit für Slittungsmaschinen und Wickler

• Spannungsregelung für Gravure -Druckmaschinen

• Spannungskontrolle für verschiedene Geräte für Dünnfilmherstellungen für Flüssigkeitskristalle

• Spannungskontrolle für verschiedene Geräte für industrielle Dünnfilmherstellung

Dünnfilmherstellungsindustrie

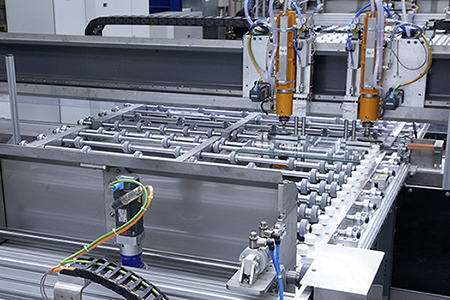

Glasherstellungsindustrie

Das obige sind die Merkmale , und Anwendungsbeispiele für Arbeitsprinzipien und Anwendungsbeispiele für niedrige Reibungszylinder in verschiedenen Branchen. Wenn Sie nicht wissen, wie Sie einen geeigneten geringen Reibungszylinder auswählen, wenden Sie sich bitte an VPC Pneumatic . Wir helfen Ihnen gerne weiter!
