Was ist ein pneumatischer Schiebezylinder?

Anzahl Durchsuchen:100     Autor:VPC-Pneumatik     veröffentlichen Zeit: 2022-08-12      Herkunft:https://www.vpc-pneumatic.com/

Der Gleittischzylinder ist ein Präzisionsgleittisch mit integrierten Führungen und Schienen in Kombination mit Kreuzrollenlagern, um das Lastlager von der Bewegung der Doppelstangen und Kolbendichtungen zu isolieren.Gummipuffer oder Stoßdämpfer stoppen den Schiebetisch und können zur präzisen Positionierung mit einer Hubbegrenzung kombiniert werden;erhältlich für Ausfahren, Einfahren oder beide Enden in Bereichen von 0-5 mm, 0-15 mm und 0-25 mm.Die Endarretierungsoption verhindert das Herunterfallen des Schiebetisches bei vertikalen Anwendungen und erhöht die Sicherheit bei Luftdruckverlust.

Das Arbeitsprinzip des Schiebetischzylinders besteht darin, dass der Zylinder den Schieber belastet, um eine lineare Hin- und Herbewegung auszuführen, und der Hub des Schiebens von der Länge der Führungsstange abhängt.Entsprechend der Größe der für die Arbeit erforderlichen Kraft bestimmen Sie die Schub- und Zugkraft an der Führungsstange.Wird im Allgemeinen in der Druck-, Halbleiter-, Automatisierungssteuerung, Robotik und anderen Industrien verwendet.

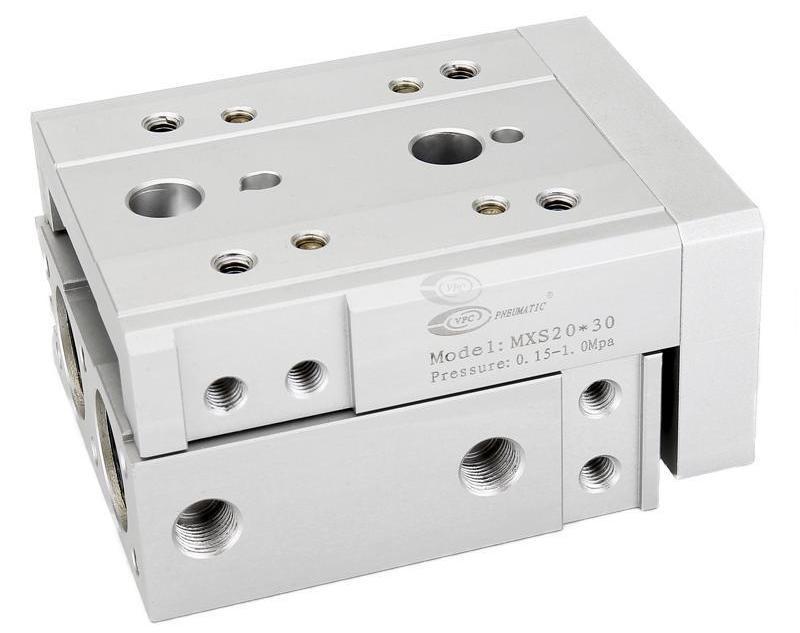

VPCs Beispiel MXS-Schiebezylinder


【Merkmale】

•Kompakte Bauweise, Einbauraum sparen;

• Kompakte Integration von Werkstückaufspanntisch + Zylinder, geeignet für Präzisionsmontage;

• Hohe Präzision, optional mit einstellbarer Hubeinrichtung;

• Hohe Führungsgenauigkeit, Anti-Torque, starke Belastbarkeit;

• Die Bearbeitung von Positionsstiftlöchern, Schraubenlöchern für die Werkstückmontage, die Verwendung der Gewindebuchse führt zu einer Gewindeverstärkung

• Die Gehäuseseite ist mit einer Magnetschaltereinstellung mit Rillen ausgestattet, der Magnetschalter ist nicht konvex.

• Durch die Verwendung einer Doppelzylinderstruktur erhalten Sie die doppelte Ausgangskraft

• Verarbeitung des Positionierungsstiftlochs, das Hauptkörper-Installationsschraubenloch kann aus 3 Richtungen installiert werden

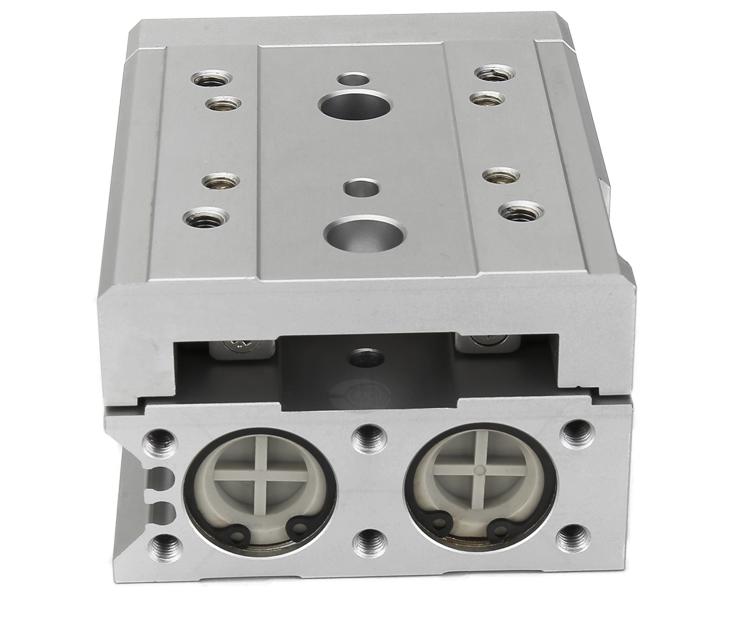

pneumatischer Schiebezylinder

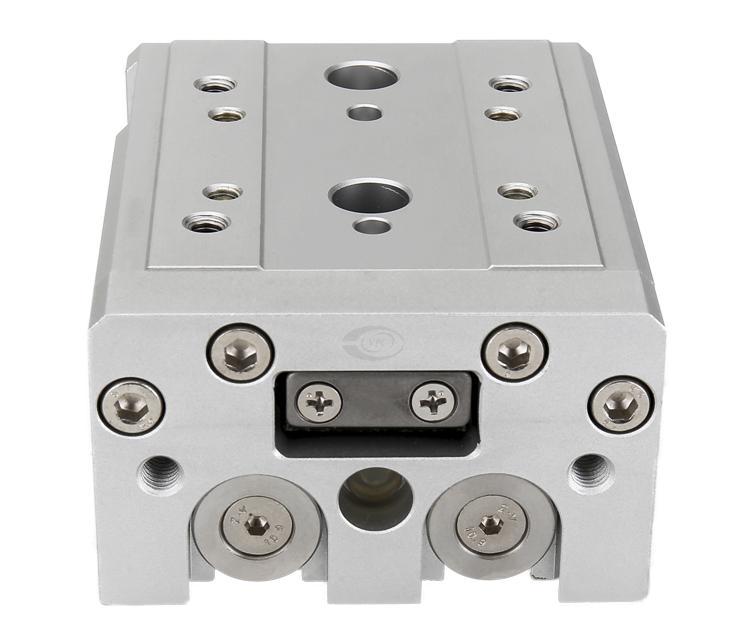

pneumatischer Schiebetischzylinder
