Ein pneumatischer Vakuumerzeuger , der nicht funktioniert, bedeutet nicht immer, dass ein Ersatz erforderlich ist. Die meisten Probleme mit dem Vakuumerzeuger in Pick-and-Place-Systemen, wie z. B. inkonsistente Saugleistung, langsame Evakuierung, heruntergefallene Teile oder übermäßiger Lärm, sind Einrichtungs- oder Wartungsprobleme, die Sie diagnostizieren und beheben können, ohne den Ejektor auszutauschen. Dieser Leitfaden behandelt die 8 häufigsten Ausfälle von Vakuumejektoren und enthält praktische Schritte zur Fehlerbehebung, die anhand der Konstruktionsdaten der SMC ZH-Serie und des Schmalz-Vakuumsystems überprüft wurden.

Bevor Sie den Ejektor austauschen, gehen Sie diese 8 Probleme der Reihe nach durch. Jeder Abschnitt enthält einen schnellen Diagnoseschritt, eine echte Lösung und ein Angebot unserer Anwendungsingenieure, das aus Hunderten von Pick-and-Place-Inbetriebnahmebesuchen stammt. Die meisten Fälle werden in weniger als 15 Minuten pro Station gelöst. .

In diesem Handbuch verwendete Schlüsselbegriffe: pneumatischer Vakuum-Ejektor (der Venturi-basierte Generator, der aus Druckluft Saugkraft erzeugt), Vakuum-Pad (der Saugnapf am Ende des Rohrs), Ejektor-Varianten vom Typ S (Saug-/Hochvakuum) und Typ L (großer Durchfluss).

1. Der Vakuumerzeuger zieht ungleichmäßig an – manchmal funktioniert es, manchmal nicht

Am häufigsten in: Verpackungslinien, Elektronikmontage, Roboter-Pick-and-Place-Zellen.

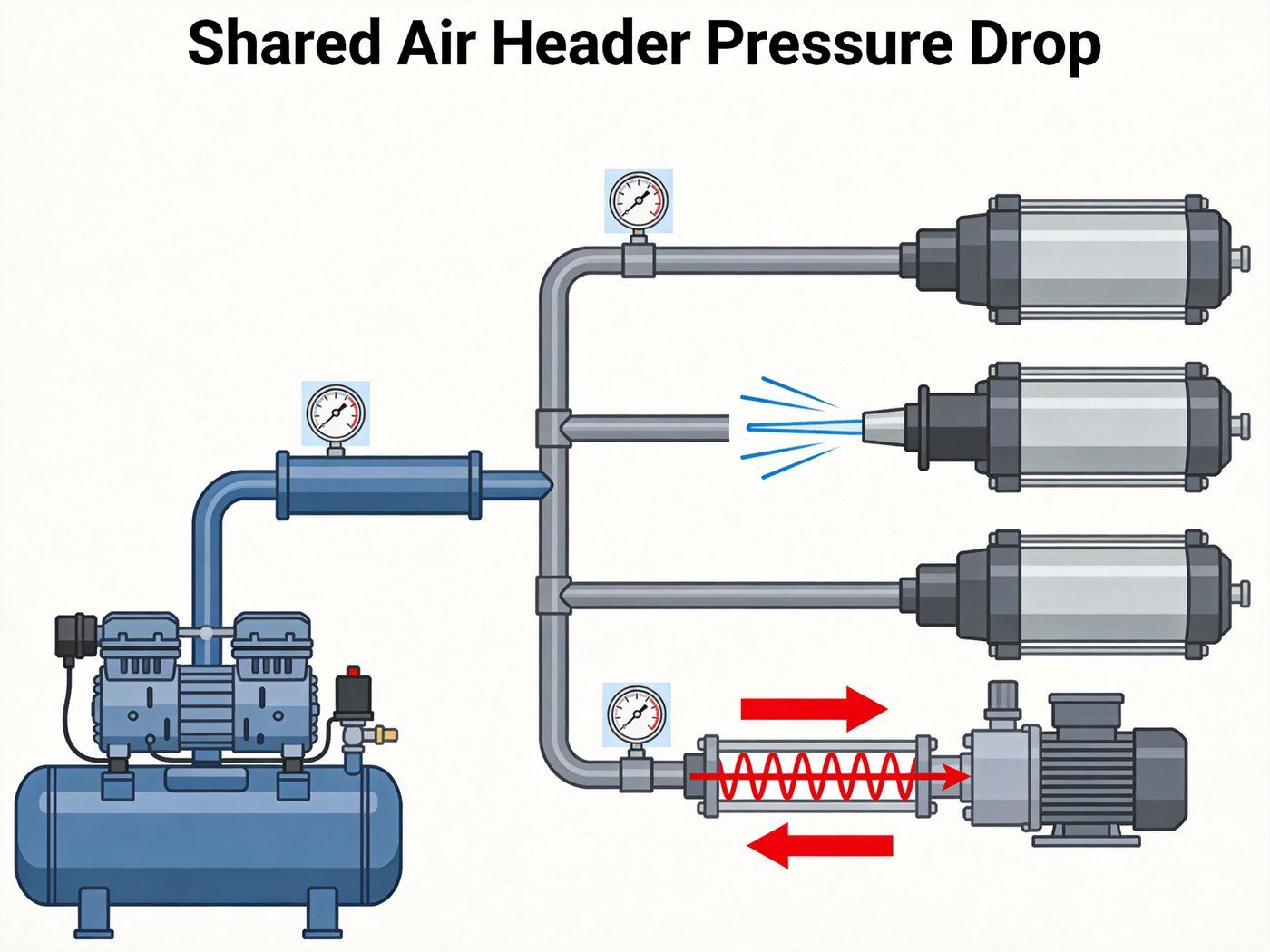

02-Shared-Air-Header-DruckabfallAbbildung 1.1: Druckschwankungen, die durch einen gemeinsamen Luftverteiler verursacht werden – die gleiche Versorgung versorgt mehrere Aktuatoren und der Vakuumerzeuger erfährt jedes Mal einen Druckabfall, wenn ein Zylinder zündet.


Grundursache: Der Vakuumgenerator teilt sich einen einzigen Luftverteiler mit anderen Aktuatoren. Jedes Mal, wenn ein nachgeschalteter Zylinder taktet, entnimmt er 30–50 l/min aus derselben Versorgung. Der Kopfdruck sinkt, die Venturi-Düse erfährt einen geringeren Differenzdruck und das Vakuumniveau sinkt für 100–300 ms um 5–15 kPa – lange genug, um ein Werkstück mitten im Hub fallen zu lassen.

Diagnostizieren Sie es: Installieren Sie ein 0–1,0 MPa-Druckmessgerät direkt am Vakuum-Ejektor-Einlass (nicht am FRL-Auslass). Lassen Sie die Maschine einen vollständigen Zyklus durchlaufen, wobei die Zylinder betätigt werden. Wenn Sie eine Druckschwankung von mehr als 0,05 MPa feststellen , ist die Versorgung instabil.

Expertenkommentar: Ein pneumatischer Vakuumejektor funktioniert am besten bei einem Versorgungsdruck Über 0,5 MPa bildet sich im Inneren der Düse eine Überschallstoßwelle, die von 0,45 MPa . die Vakuumleistung tatsächlich Unterhalb von 0,4 MPa bricht der Saugstrom zusammen. Der „Sweet Spot“ ist eng: verringert . 0,35–0,6 MPa , optimal bei 0,45 MPa.

Beheben Sie das Problem (in dieser Reihenfolge):

① Zweigen Sie den Vakuumerzeuger von einer speziellen Leitung mit 8 mm Außendurchmesser ab , getrennt von der Zylinder- und Abblasversorgung.

② Fügen Sie am Ejektoreinlass einen 2-5-Liter-Akkumulatortank hinzu , um Druckschwankungen abzufedern.

③ Stellen Sie sicher, dass die FRL für den Gesamtluftverbrauch der Anlage dimensioniert ist , nicht nur für den Ejektor.

④ Stellen Sie den Regler auf 0,45 MPa ein und verriegeln Sie ihn.


2. Das Vakuum baut sich zunächst auf und fällt dann langsam ab

Am häufigsten in: staubigen oder ölnebelreichen Umgebungen (Stanzen, Bearbeitung, Gießerei).

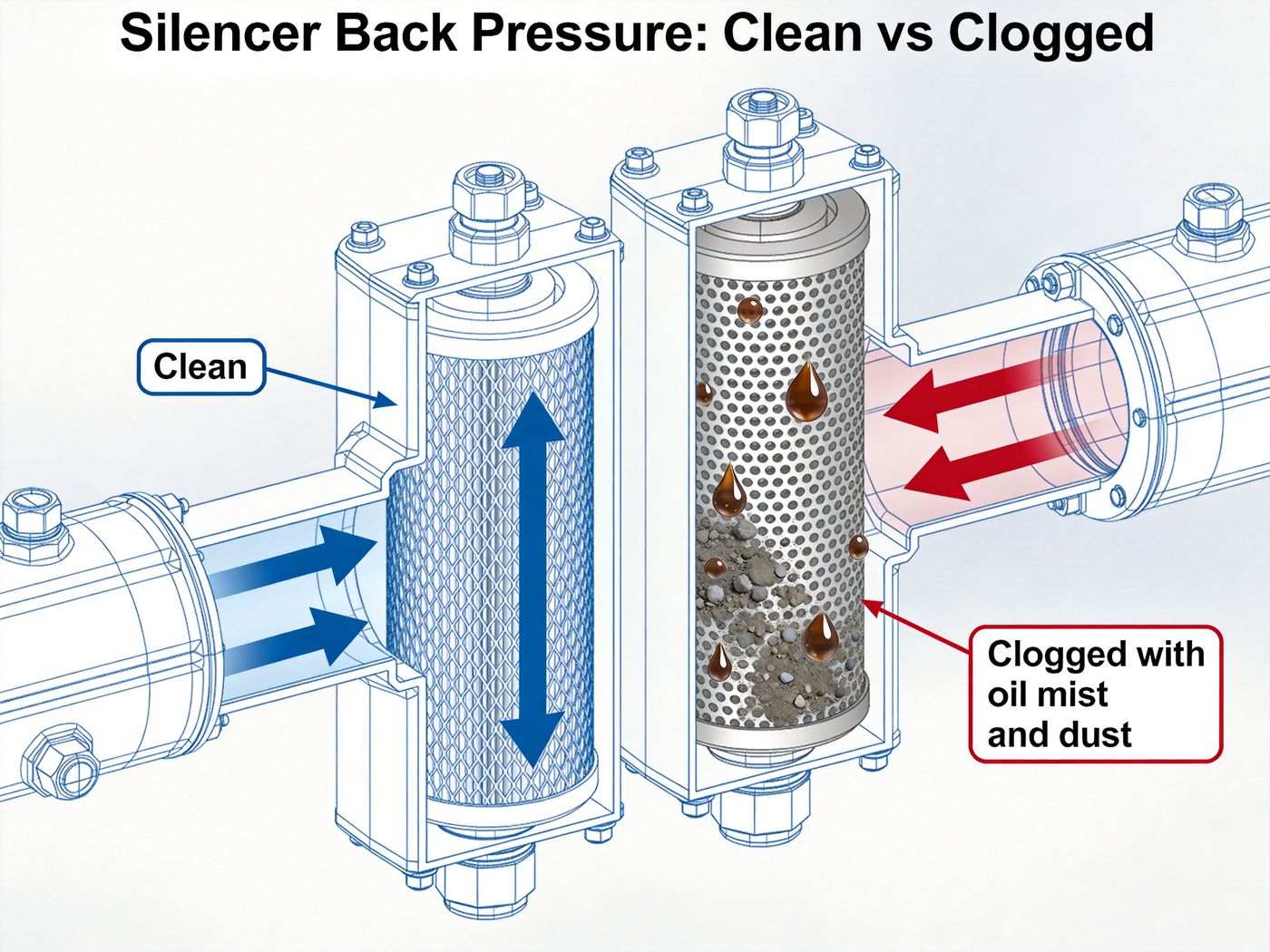

03-verstopfter-Schalldämpfer-AusschnittAbbildung 2.1: Gegendruck des Schalldämpfers – ein verstopftes Abgaselement erzeugt Gegendruck, der das Vakuum langsam wieder auf Atmosphärendruck entlüftet.


Grundursache: Der Abgasschalldämpfer ist teilweise durch Ölnebel und Staub verstopft . Ein Venturi-Vakuumgenerator funktioniert, indem er Luft durch eine Düse beschleunigt und nach hinten ausstößt. Wenn der Abgasweg eingeschränkt ist, baut sich im Inneren des Generatorkörpers ein Gegendruck auf, der das Vakuum langsam auf Atmosphärendruck ausgleicht. Das Werkstück hält 1-2 Sekunden lang und lässt es dann fallen.

Diagnose: Schalldämpfer ausbauen. Betreiben Sie den Auswerfer. Wenn das Vakuum ohne Schalldämpfer stabil bleibt, ist der Schalldämpfer das Problem. Sie können den Schalldämpfer auch wiegen – ein gesättigter Schalldämpfer ist durch absorbiertes Öl deutlich schwerer.

Beheben Sie das Problem:

  • Reinigen Sie das Schalldämpferelement in einem Lösungsmittelbad mit Teilewaschanlage und blasen Sie es anschließend mit gefilterter Luft trocken. Die meisten Elemente gewinnen 80–90 % des Durchflusses zurück.

  • Tauschen Sie den Schalldämpfer in staubigen Umgebungen alle 3–6 Monate aus ; alle 12 Monate in Reinräumen.

  • Wechseln Sie zu einer offenen Absaugung mit einer entfernten Abluftleitung (10-mm-Schlauch außerhalb des Schranks verlegt). Dadurch entfällt die Schalldämpferbeschränkung vollständig.

  • Installieren Sie vorgeschaltet einen Koaleszenzfilter , um Ölnebel zu entfernen, bevor er den Ejektor erreicht.

Expertenmeinung: Kastenförmige Vakuumejektoren mit eingebauten Schalldämpfern sind leiser, erfordern jedoch eine häufigere Wartung des Schalldämpfers. Wenn Ihre Zykluszeit kurz ist (unter 2 Sekunden) und der Schrank staubig ist, ist ein Inline-Ejektor mit entferntem Schalldämpfer auf lange Sicht zuverlässiger.


3. Die Evakuierung dauert zu lange – aber der Ejektor ist richtig dimensioniert

Am häufigsten in: Mehrstationenlinien mit zentralem Vakuum und langen Schlauchstrecken.

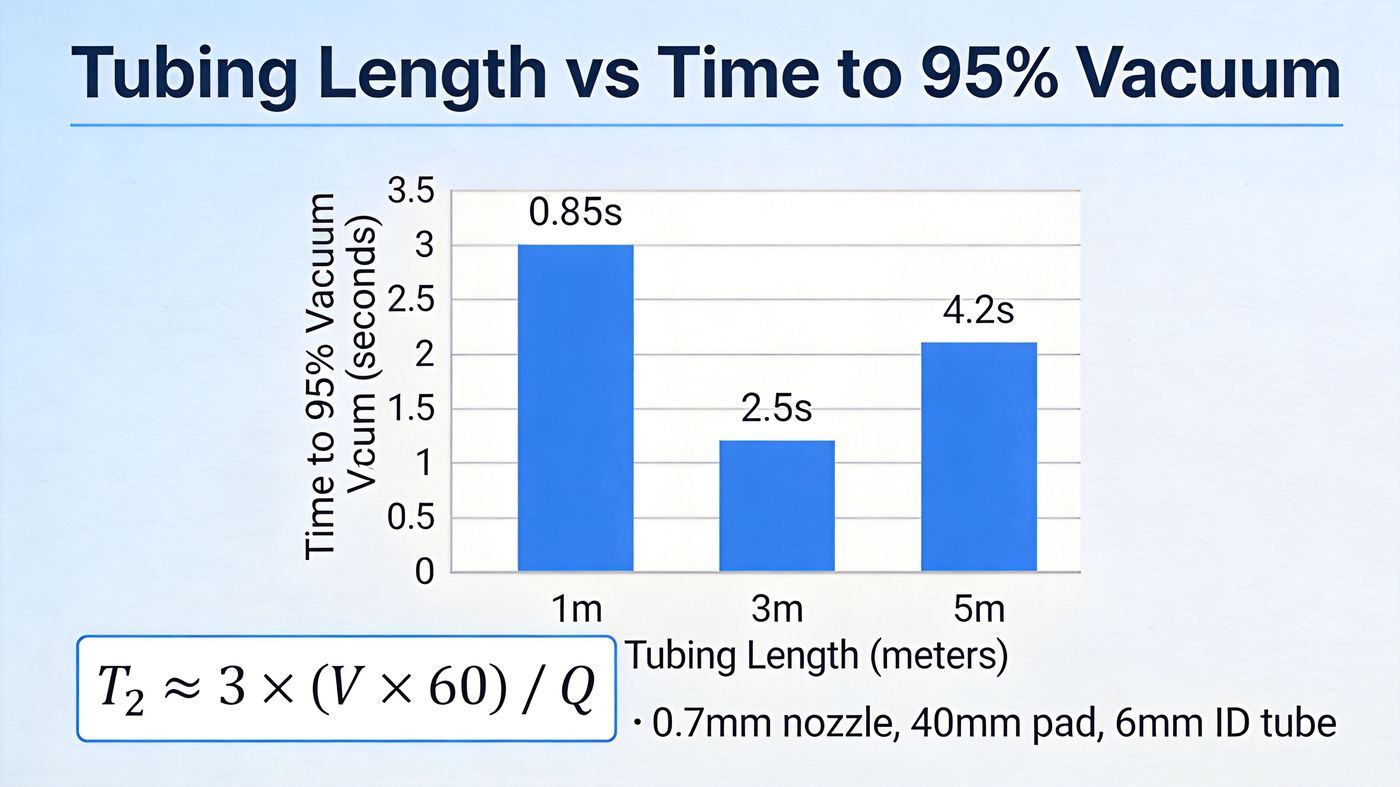

04-RohrleitungsvolumenformelAbbildung 3.1: Schlauchlänge im Vergleich zur Zeit bis zum Erreichen eines Vakuums von 95 %. Durch die Verdoppelung der Rohrlänge wird die Evakuierungszeit mehr als verdoppelt, da das Volumen mit der Länge skaliert.


Grundursache: Der Schlauch zwischen dem Auswerfer und dem Pad ist zu lang , und hat einen zu großen Innendurchmesser oder beides. Die Luft muss aus dem gesamten Rohrvolumen evakuiert werden, bevor der Sauger das volle Vakuum erreicht. Die meisten Bediener geben dem Ejektor die Schuld, aber eine 0,7-mm-Düse mit einem 3-m-Rohr benötigt 2,5 Sekunden, um 95 % Vakuum zu erreichen – und die meisten Pick-and-Place-Zyklen zielen auf weniger als 1,5 Sekunden ab.

Verwenden Sie die Formel für das Rohrleitungsvolumen:

T 2 ≈ 3 × (V × 60) / Q

Wobei T 2 = Zeit bis zum Erreichen eines Vakuums von 95 % (s), V = Schlauch + Padvolumen (L), Q = Ejektor-Saugfluss (L/min).

Arbeitsbeispiel: 0,7-mm-Düse, Ø40-mm-Pad (Bechervolumen 5 ml), 3 m Schlauch mit 6 mm Innendurchmesser.

  • Rohrvolumen: π × (0,003)⊃2; × 3 = 0,085 L

  • Padvolumen: 0,005 l

  • Gesamt-V = 0,09 L ; Saugstrom Q = 26 L/min

  • T 2 ≈ 3 × (0,09 × 60) / 26 = 0,62 s bis 95 % Vakuum

Schieben Sie das auf 5 m Rohr und T 2 springt auf 1,04 s . Wechseln Sie zu einem Rohr mit 0,5 mm Innendurchmesser und die gleichen 3 m fallen auf 0,25 s zurück.

Expertenanmerkung: „Schlauch mit 6 mm Innendurchmesser“ auf dem Datenblatt eines Schlauchlieferanten bedeutet in der Regel hochbelastbares Polyurethan mit 8 mm Außendurchmesser. Echte 6 mm Innendurchmesser erfordern 10 mm Außendurchmesser . Messen Sie bei der Fehlerbehebung bei langsamer Evakuierung immer den Innendurchmesser mit einem Messschieber – die meisten „6 mm“-Schläuche in Werkstätten haben tatsächlich einen Innendurchmesser von 4 mm.

Beheben Sie das Problem (in dieser Reihenfolge):

① Bewegen Sie den Auswerfer so nah wie möglich an das Pad (idealerweise unter 500 mm).

② Verwenden Sie Schläuche mit kleinerem Innendurchmesser – 4 mm Innendurchmesser sind trotz des höheren Strömungswiderstands oft schneller als 6 mm.

③ Steigen Sie auf eine größere Düse (1,0 mm oder 1,5 mm) um , um den Saugstrom Q zu erhöhen.

④ Wenn Sie den Ejektor nicht näher heranrücken können, wechseln Sie zu einer dezentralen Architektur (siehe Problem 7).


4. Teile fallen bei schnellen Roboterbewegungen – das Messgerät zeigt jedoch -80 kPa an

Am häufigsten in: Hochgeschwindigkeits-Pick-and-Place-Robotern, Delta-Robotern, 6-Achsen-Armen mit einer Geschwindigkeit von über 1 m/s.

Vakuumgenerator

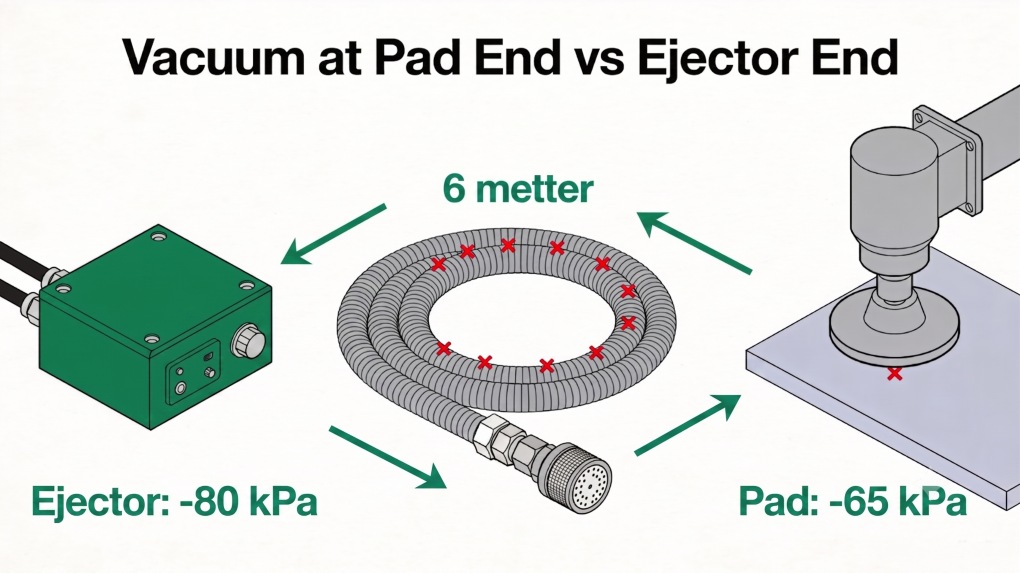

Abbildung 4.1: Das Vakuummessgerät am Ejektor zeigt -80 kPa an, aber das Pad am Ende eines 6 m langen Rohrs zeigt nur -65 kPa – ein Verlust von 15 kPa reicht aus, um eine dünne Stahlplatte während einer Beschleunigung von 2 g fallen zu lassen.


Grundursache: Ihr Vakuummeter ist am Ejektor , und nicht am Pad montiert . Der Strömungswiderstand im Rohr, in den Anschlüssen und im Inline-Filter beträgt typischerweise 10–20 kPa . Das Pad sieht nur -60 bis -70 kPa – grenzwertig für ein dünnes Stahlblech bei einer Beschleunigung von 2 g.

Diagnostizieren Sie es: Schließen Sie ein zweites Vakuummessgerät (oder ein T-Stück mit zwei Messgeräten) am Pad selbst an. Vergleichen Sie die Messwerte im Ruhezustand und während einer schnellen horizontalen Bewegung. Der Druckunterschied verrät Ihren tatsächlichen Druckverlust.

Expertenkommentar: Ein am Ejektor montierter Vakuumdruckschalter zeigt an, dass der Ejektor in Ordnung ist. Ein am Sauger montierter Vakuumdruckschalter zeigt an, dass das Werkstück gehalten wird. Sie sind nicht das gleiche Problem . Verwenden Sie für produktionskritische Pick-and-Place-Anwendungen immer die Pad-End-Erkennung.

Beheben Sie das Problem:

  • Montieren Sie den Vakuumdruckschalter am Sauger (oder so nah wie möglich daran). Eines pro Pad für kritische Anwendungen oder eines pro Gruppe von 4 Pads für kostensensible Leitungen.

  • Ersetzen Sie bei kurzen Läufen (unter 1 m) Rohre mit einem Innendurchmesser von 6 mm durch Rohre mit einem Innendurchmesser von 4 mm, um das Innenvolumen und die Verzögerung zu verringern.

  • Eliminieren Sie Inline-Filter in der Vakuumleitung. Filter gehören an die Druckluftversorgung, nicht zwischen Ejektor und Pad.

  • Verwenden Sie Schnellkupplungen mit der größtmöglichen Bohrung (5 mm+); Restriktive QD-Anschlüsse sind eine häufige versteckte Druckabfallquelle.


5. Poröse Werkstücke (Pappe, Schaumstoff, Holz) erreichen den Vakuumsollwert nicht

Am häufigsten in: Verpackungslinien, Holzbearbeitung, Textilhandhabung, Schaumstoffschneiden.

Vakuum-Ejektor

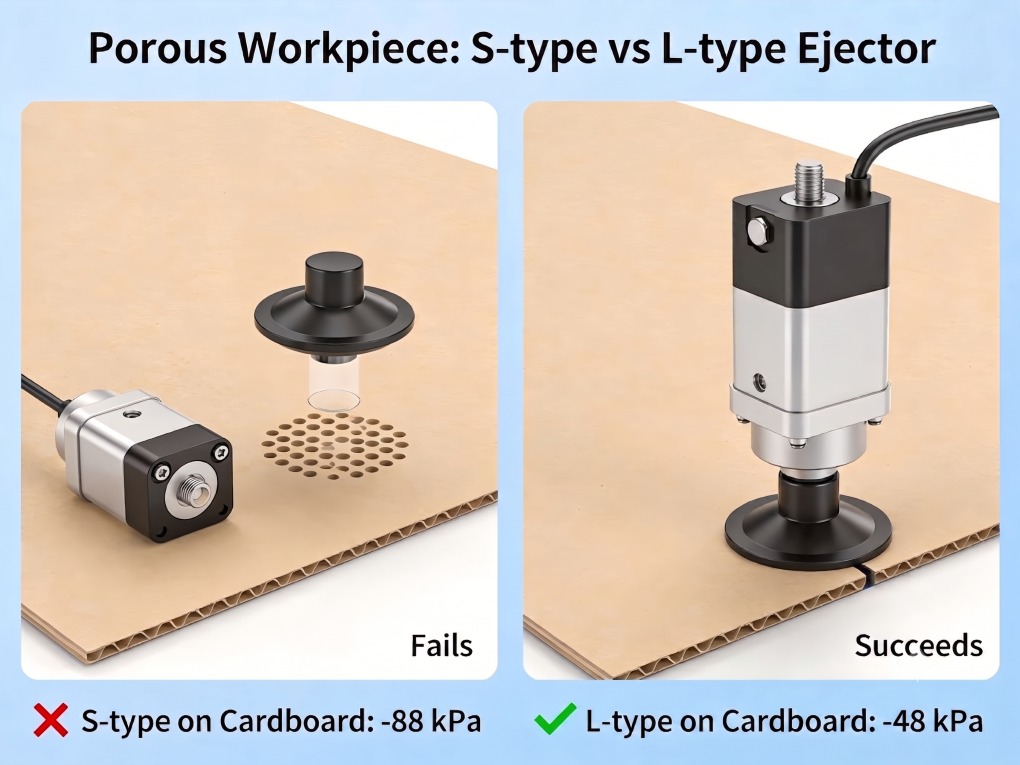

Abbildung 5.1: S-Typ (Hochvakuum) versagt auf porösem Karton, weil der Leckstrom den Saugstrom übersteigt. Der L-Typ (großer Durchfluss) ist erfolgreich, indem er mehr Gesamtsaugleistung liefert, um das Leck zu überwältigen.


Grundursache: Kontinuierlicher Luftaustritt durch das Werkstück. Mit einem porösen Material kämpfen Sie nicht gegen ein versiegeltes System, sondern gegen ein kontrolliertes Leck. Das Vakuumniveau stellt sich dort ein, wo der Leckstrom dem Saugstrom entspricht. Ein Hochvakuum-Ejektor vom S-Typ erzeugt ein starkes Spitzenvakuum, aber einen geringen Durchfluss, sodass er den Wettlauf gegen das Leck verliert.

Schneller Test: Legen Sie den gleichen Block auf eine Glasscheibe statt auf eine Pappe. Wenn sich der S-Typ auf Karton bei -60 kPa , auf Glas jedoch bei -85 kPa stabilisiert , ist die Leckrate Ihr Flaschenhals. Wechseln Sie zum L-Typ.

Kontraintuitive Lösung: Wählen Sie den L-Typ-Ejektor (großer Durchfluss) und kein Modell mit höherem Vakuum. Eine 1,5-mm-L-Typ-Düse auf einem porösen Karton kann -60 kPa halten , während eine 0,5-mm-S-Typ-Düse nur -45 kPa schafft – obwohl der L-Typ ein niedrigeres theoretisches maximales Vakuum hat.

Expertenanmerkung: Bei der Entscheidung zwischen S-Typ und L-Typ geht es nicht um das Gewicht des Werkstücks , sondern um die Leckagerate. Versiegeltes Metall oder Glas: S-Typ. Karton, Schaumstoff, Holz, Stoff, Papier: L-Typ. Die falsche Wahl kostet Sie bei jedem Pick 30–50 % Ihrer Zykluszeit.

Beheben Sie das Problem:

① Identifizieren Sie die Porosität des Werkstücks. Pappe, , Schaumstoff, , Spanplatten , , Stoff und Papier benötigen alle L-Typ.

② Verwenden Sie weiche, anschmiegsame Pads (Silikon oder Urethan, Shore A 30–50), die Oberflächenunregelmäßigkeiten abdichten.

③ Vergrößern Sie die Polsterfläche: Zwei 20-mm-Pads können auf porösen Oberflächen besser als ein 30-mm-Pad sein, da sie die Last verteilen.

④ Wenn die Undichtigkeit extrem groß ist, sollten Sie einen Faltenbalg mit internen Stützrippen in Betracht ziehen.


6. Der pneumatische Vakuumerzeuger ist zu laut – Beschwerden des Bedieners

Am häufigsten an: Arbeitsplätzen im Umkreis von 2 m um Bediener, Montagezellen, Verpackungstischen.

07-Lärmpegel-Vergleich

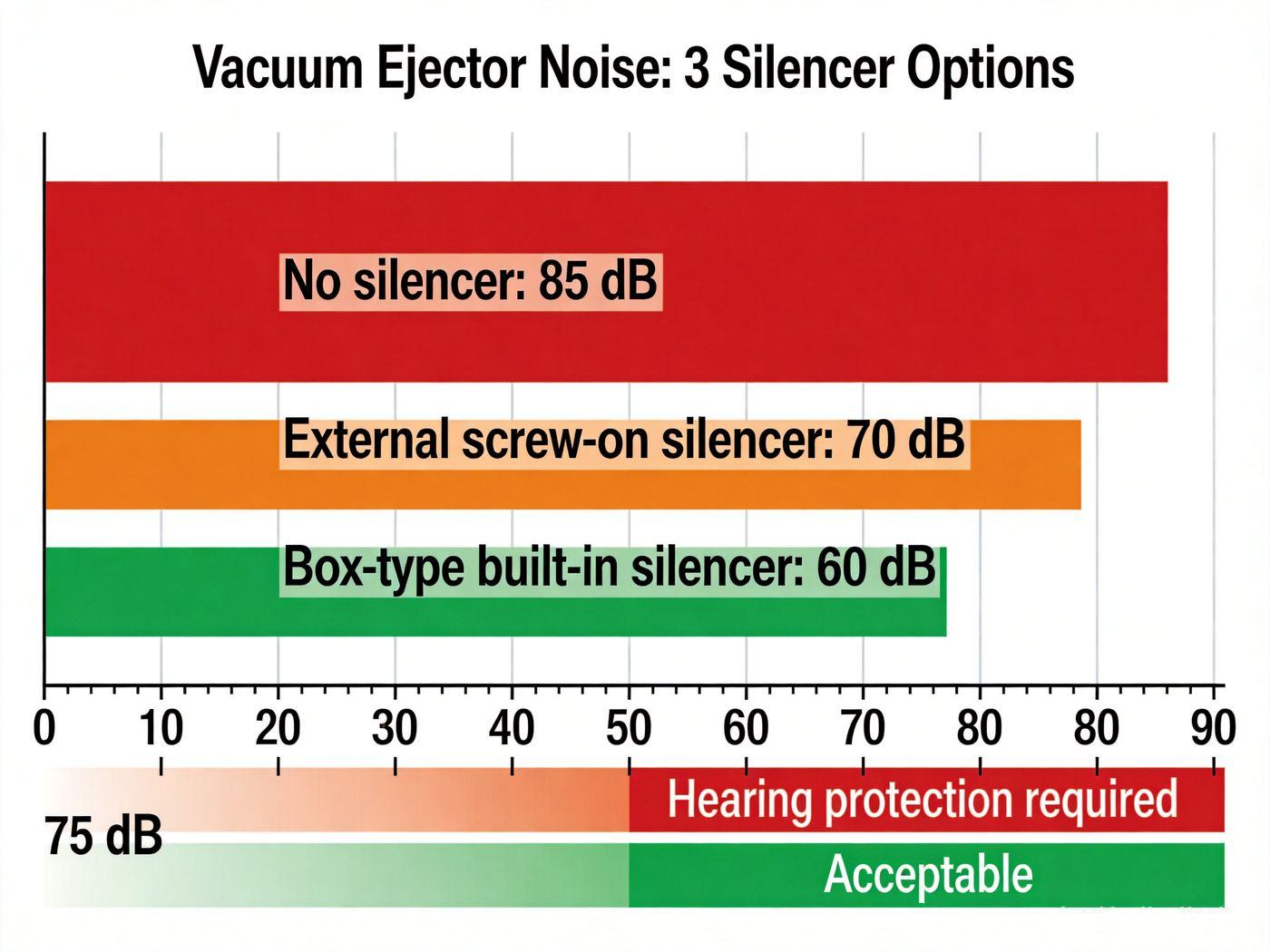

Abbildung 6.1: Geräuschvergleich – 85 dB ungedämpft, 70 dB mit anschraubbarem Schalldämpfer, 60 dB mit kastenförmigem Einbauschalldämpfer. Der 8-Stunden-Expositionsgrenzwert der OSHA beträgt 90 dB.


Grundursache: Eine blanke Venturi-Auslassöffnung erzeugt ein hochfrequentes Pfeifen im Bereich von 75–85 dB(A) . Ohne Schalldämpfer erzeugt eine einzelne Station mit 60 Zyklen pro Minute eine konstante Lärmbelastung, die den Gehörschutzgrenzwert der OSHA (85 dB 8-Stunden-TWA) überschreitet.

Diagnostizieren Sie es: Stellen Sie sich 1 m vom Auswerfer entfernt und messen Sie mit einem Schallmessgerät oder einer Smartphone-App. Alles über 80 dB erfordert Aufmerksamkeit.

Expertenanmerkung: Das Hinzufügen eines Schalldämpfers kostet Sie immer 2–5 % des Vakuumdurchflusses, da der Schalldämpfer selbst eine Durchflussbegrenzung darstellt. Für die meisten Pick-and-Place-Anwendungen ist dies akzeptabel. Bei L-Typ-Ejektoren mit hohem Durchfluss muss der Schalldämpfer überdimensioniert werden, um den Durchfluss aufrechtzuerhalten.

Beheben Sie das Problem (nach Lärmziel):

  • Ziel unter 65 dB (empfohlen): Wechseln Sie zu einem Kastenejektor mit eingebautem Schalldämpfer. Beste Wahl für Stationen mit Blick auf den Bediener. Kostenaufschlag von 30–50 % gegenüber Body-Ported.

  • Zielwert 65–75 dB (akzeptabel): Fügen Sie einem Ejektor mit Gehäuseanschluss einen externen Schraubschalldämpfer hinzu. Günstigste Option, einfache Nachrüstung.

  • Zielwert über 80 dB (Gehörschutz erforderlich): Lassen Sie den Schalldämpfer nur ausgeschaltet, wenn der Bediener mehr als 3 m entfernt ist oder Gehörschutz trägt.

  • Best Practice für Schränke: Leiten Sie die Abgase durch einen 10-mm-Schlauch zu einem externen Schalldämpfer, der außerhalb des Arbeitsbereichs montiert ist.


7. 20 Pads an einem Auswerfer – die Evakuierung dauert ewig

Am häufigsten bei: Handhabung großer Flächen, Multi-Pad-EOAT, Heben von Glasplatten, Pick-and-Place großer Kartons.

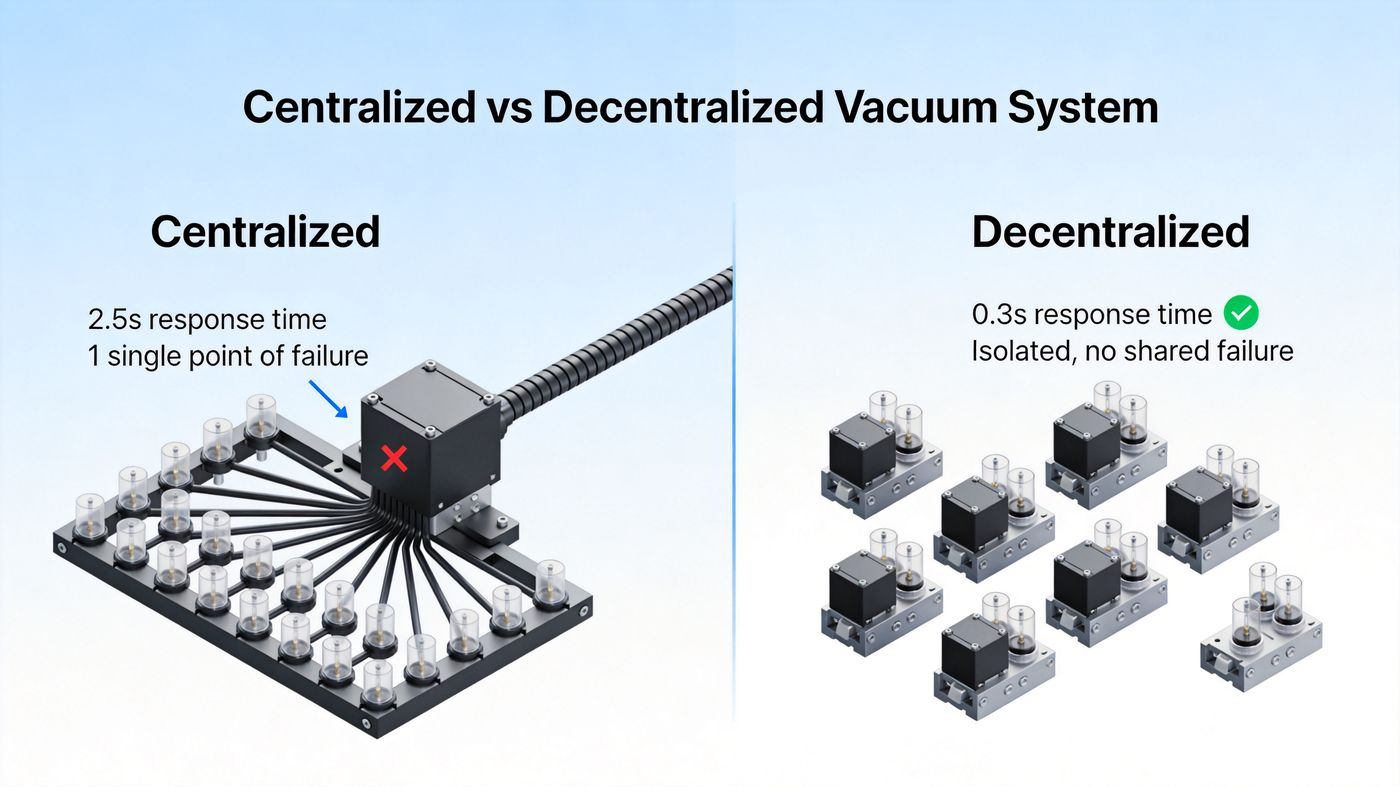

08-dezentralisiert-vs-zentralisiert

Abbildung 7.1: Zentralisiert (1 großer Ejektor + lange Rohrstrecken + 20 Pads = 2,5 s Reaktion) vs. dezentral (10 kleine integrierte Ejektoren gepaart mit jeweils 2 Pads = 0,3 s Reaktion).


Grundursache: Zentralisierte Architektur lässt sich schlecht skalieren . Mit 20 Pads und 6 m verzweigten Schläuchen beträgt das Gesamtvolumen zum Evakuieren von Ballons 1,5–2,0 l. Eine einzelne 1,5-mm-Düse kann dieses Volumen nicht in weniger als 1,5 s evakuieren. Die Linie läuft mit 60 % der theoretischen Geschwindigkeit und ein einziges undichtes Fitting zerstört den gesamten Greifer.

Beheben Sie das Problem: Wechseln Sie zu einer dezentralen Architektur . Montieren Sie einen kompakten integrierten Ejektor (Ejektor + Ventil + Filter + Schalldämpfer + Vakuumschalter) direkt am Greifer, gepaart mit jeweils 1-2 Pads . Der Auswerfer sitzt weniger als 100 mm vom Pad entfernt, sodass die Evakuierungszeit vom Pad selbst und nicht vom Schlauch dominiert wird.

Expertenkommentar: Für Multi-Pad-EOAT ist Dezentralisierung fast immer die richtige Antwort, sobald Sie 4 Pads oder 2 m Gesamtrohrlänge überschreiten. Die Komponentenkosten pro Station sind höher, aber die Zykluszeit verbessert sich um das Drei- bis Fünffache und ein einzelner ausgefallener Auswerfer stoppt die Linie nicht mehr.

Produktbeispiele für dezentrale Architektur:

  • VPC VZK-Serie (integrierter Ejektor + Ventil + Filter + Schalter + Schalldämpfer, 0,5–1,5 mm Düsen)

  • VPC ZK2-Serie (ähnlicher integrierter Formfaktor, weltweit weit verbreitet)


8. Düse verstopft ständig – Ejektoren alle paar Monate austauschen

Am häufigsten in: Anlagen mit Stahlluftleitungen, ohne Koaleszenzfiltration oder älteren Kompressoren mit beschädigtem Trockenmittel.

09-Düsenverstopfungsfiltration

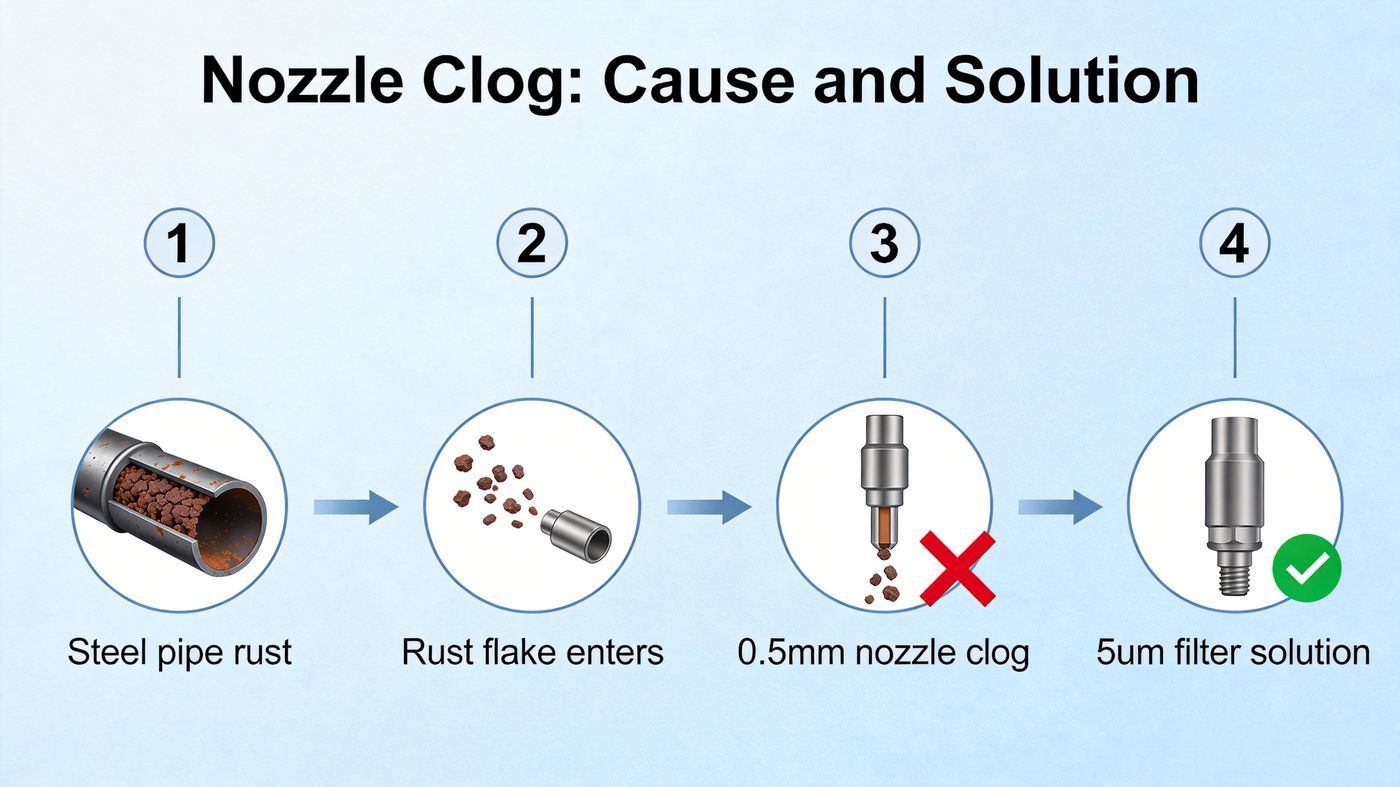

Abbildung 8.1: Rostflocken aus Stahlrohren dringen in die 0,5-mm-Venturidüse ein, verstopfen diese teilweise und verringern den Vakuumfluss. Ein vorgeschalteter 5 µm Koaleszenzfilter beseitigt das Problem.


Grundursache: Der Hals der Venturi-Düse ist 0,5–2,0 mm groß . Eine einzige Rostflocke von einem ungefilterten Stahlrohr reicht aus, um es teilweise zu verstopfen. Verschlepptes Kompressoröl, Wasserpfützen und Trockenmittelstaub sind weitere häufige Verunreinigungen. Sobald der Hals verengt ist, sinkt der Vakuumfluss und das Teil fällt ab.

Diagnostizieren Sie es: Öffnen Sie einen defekten Ejektor und prüfen Sie die Düse unter einer Lupe. Braune Rückstände = Öl. . Orangefarbene Flocken = Rost. . Weiße Kristalle = Trockenmittelstaub. . Schwarzer Teer = Zersetzung des Kompressoröls . Die Farbe verrät Ihnen, was stromaufwärts fehlt.

Anmerkung des Experten: Für Druckluft am Einsatzort ist ISO 8573-1 Klasse 3 (Partikel ≤ 5 µm, Öl ≤ 1 mg/m³) das Minimum für einen zuverlässigen pneumatischen Vakuumerzeugerbetrieb. Die meiste Pflanzenluft ist Klasse 5–7 . Die Standardlösung ist ein 5-µm-Koaleszenzfilter plus ein 1-µm-Partikelfilter.

Beheben Sie das Problem (in der Reihenfolge der Priorität):

① Installieren Sie einen 5 µm Koaleszenzfilter vor dem Ejektor. Größte Einzelverbesserung.

② Fügen Sie einen Kühl- oder Trockenlufttrockner hinzu, um Wasserdampf zu entfernen.

③ Installieren Sie einen automatischen Ablass am Auffangbehälter und an den Filtern.

④ Ersetzen Sie Stahlluftleitungen durch Aluminium- oder Edelstahlleitungen, wenn Sie sich mitten in einer Anlagenmodernisierung befinden.

⑤ Wählen Sie Ejektoren mit einem Düsenhals von 1,0 mm oder mehr, wenn Sie keine saubere Luft garantieren können. Der Durchflussnachteil ist bei den meisten Pick-and-Place-Anwendungen gering.


9. Checkliste zur schnellen Fehlerbehebung

Verwenden Sie diese 5-Minuten-Checkliste, bevor Sie einen Auswerfer öffnen . 80 % der Probleme mit Vakuumerzeugern treten in den ersten drei Reihen auf.

Symptom Erste Prüfung Zweite Prüfung
Überhaupt keine Saugleistung Versorgungsdruck am Ejektoreinlass (0,45 MPa?) Ist das Magnetventil erregt?
Schwache oder intermittierende Saugkraft Undichtigkeiten an Anschlüssen und Saugnapf Pad-Durchmesser und Materialkompatibilität
Evakuierung zu langsam Schlauchlänge und Innendurchmesser Ist der Schalldämpfer verstopft?
Lauter Betrieb Zustand des Schalldämpfers Kastenmodell vs. Gehäusemodell
Wiederholte Düsenverstopfungen Vorfiltration (5 µm oder besser?) Rohrleitungsmaterial (Stahl vs. Aluminium)
Bei schneller Bewegung fallen Teile herunter Position des Vakuummeters (Ejektor vs. Pad) Inline-Filter oder Schnellkupplungsbeschränkung
Wird auf Pappe/Schaumstoff den Sollwert nicht erreichen Auswahl zwischen S-Typ und L-Typ Pad-Härte (verwenden Sie weiche 30-50 Shore A)


10. Auswahl des richtigen Vakuum-Ejektors (Düsendurchmesser + S-Typ vs. L-Typ)

Zwei Parameter bestimmen 90 % der Auswahl eines pneumatischen Vakuum-Ejektors. Machen Sie diese richtig und der Rest passt mechanisch.

Auswahl des Düsendurchmessers

Düsen-Ø Max. Vakuum- Saugstrom Typisches Pad am besten geeignet für
0,5 mm -90 kPa 5 l/min Ø10-20 mm Kleine elektronische Teile, versiegelte Oberflächen
0,7 mm -88 kPa 12 l/min Ø20-40 mm Allgemeines Pick-and-Place, am häufigsten
1,0 mm -85 kPa 24 l/min Ø30-60 mm Schnellere Zyklen, leicht poröse Werkstücke
1,5 mm (L-Typ) -70 kPa 42 l/min Ø40-80 mm Pappe, Schaumstoff, Holz, großer Karton
2,0 mm (L-Typ) -60 kPa 68 l/min Ø60-150 mm Schwerporöses, großflächiges EOAT

Referenzwerte bei 0,45 MPa Versorgungsdruck. Die Vakuumwerte sind theoretisch maximal; Aufgrund des Strömungswiderstands ist am Pad-Ende mit einem niedrigeren Wert von 5–15 kPa zu rechnen.

S-Typ vs. L-Typ: wann welcher verwendet werden sollte

  • S-Typ (Saugen/Hochvakuum): Versiegelte Werkstücke, kleine bis mittlere Pads, hohe Haltekraft pro Flächeneinheit, Reinräume.

  • L-Typ (großer Durchfluss): Poröse Werkstücke, große Pads, leckagetolerante Anwendungen, schnelles Lösen (weniger Restvakuum).


11. VPC-Vakuumejektoren – für diese Anwendungen entwickelt

Vier Produktfamilien decken die oben genannten acht Probleme ab. Die richtige Wahl hängt von Ihrem Lärmziel, Ihrer Dezentralisierungsentscheidung und der Art des Werkstücks ab.

ZH -Serien -Box -Vakuumgenerator

Eingebauter Schalldämpfer, 0,5–1,5 mm Düsen, 60–65 dB(A) Betrieb. Direkter Ersatz für SMC ZH05/ZH07/ZH10 in Pick-and-Place-Zellen, bei denen Bedienergeräusche ein Problem darstellen.

Am besten geeignet für : Probleme 1, 2, 6 – Allzweck-Pick-and-Place-Stationen mit Geräuschempfindlichkeit.

Vakuumejektor mit großem Durchfluss der ZH-Serie (L-Typ)

1,5–2,0 mm Düsen , bis zu 68 l/min Saugleistung. Entwickelt für poröse Werkstücke, bei denen die Leckrate die Kapazität eines Standard-S-Typ-Ejektors übersteigt.

Am besten geeignet für : Problem 5 – Pappe, Schaumstoff, Holz, Spanplatten, Stoff.

Inline-Vakuumgenerator der ZU-Serie

Kompakter Ejektor mit Gehäuseanschluss für die Schrankmontage mit externem Schalldämpfer. Verwenden Sie ihn, wenn Sie einen hohen Durchfluss auf kleinem Raum benötigen oder wenn der Schalldämpfer außerhalb des Arbeitsbereichs untergebracht werden muss.

Am besten geeignet für : Problem 6 (Fernauspuff) und Problem 7 (dezentrale Cluster).

Integrierter Vakuumejektor der VZK-Serie

All-in-One-Block: Vakuum-Ejektor + Magnetventil + 5-µm-Filter + Schalldämpfer + Vakuum-Druckschalter . Wird direkt am Greifer montiert, innerhalb von 100 mm vom Pad entfernt. Beseitigt 80 % der Rohr- und Anschlussfehler, die bei zentralisierten Konstruktionen auftreten.

Am besten geeignet für : Probleme 3, 4, 7, 8 – Multi-Pad-EOAT, Hochgeschwindigkeits-Delta-Roboter, dezentrale Zellen.

Für die Pad-Auswahl bietet VPC NBR (Allzweck, ölbeständig), Silikon (lebensmittelecht und für hohe Temperaturen geeignet), Urethan (weich, für unregelmäßige Oberflächen) und FKM/Viton (chemisch und für hohe Temperaturen) in den Größen Ø10–150 mm sowie in flachen, Balg- und ovalen Geometrien an.


Immer noch mit der Fehlerbehebung beschäftigt? Teilen Sie uns Ihr Setup mit.

Teilen Sie Ihr Werkstückmaterial, den Pad-Durchmesser, den Versorgungsdruck und die Zykluszeit mit. Unsere Anwendungstechniker antworten in der Regel innerhalb von 4 Geschäftsstunden mit einer Größen- und Konfigurationsempfehlung.


herunterladenFordern Sie eine kostenlose Beratung an

herunterladenLaden Sie den VPC-Vakuumkatalog 2026 herunter (PDF)
