NPT-, NPS-, MIP-, FIP-, MPT- und FPT -Fadenunterschied

◆ Offizielle offizielle spanische Sprachwebsite

Nationaler Rohrgewinde (NPT) Standard

American National Standard Pipe Faden, der als National Pipe Faden Standard (NPT) bezeichnet wird. Es ist der amerikanische Standard für Gewinderohre und -anschläge. Es gibt 60 -Grad -sich verjüngende Gewinde und gerade Rohrfäden.

NPT (National Pipe Taper)

Es verfügt über eine 1:16 -Verjüngung und erfordert das Versiegelungsverdichten, um die Versiegelung zu gewährleisten, sodass es für die meisten Gewinderohranschlüsse geeignet ist.

NPTF (National Pipe Taper Fuel)

Ähnlich wie bei NPT -Threads ist dies ein ' trockenaler ' Thread. NPTF ist selbstdicht zwischen Metallfäden und erfordert kein zusätzliches Versiegelungsmaterial. Es eignet sich für die meisten trockenen Anschlüsse wie Kraftstoff, Gasöl und andere Flüssigkeitsdichtungen.

NPS (National Rohr gerade)

Gerade Rohrgewinde, gute Starrheit. Kein Selbstversiegelung, muss durch externe Komponenten wie O-Ring oder Dichtungen versiegelt werden. Zusätzlich können der weibliche NPS -Faden und ein männliches NPT -Faden angepasst werden, um den Versiegelungseffekt der 'geraden/verjüngenden' Verbindung zu realisieren. Meistens in Niederdrucksystemen oder nicht versiegelten mechanischen Ausstattungen verwendet.

FPT- und MPT -Fadenbedeutung

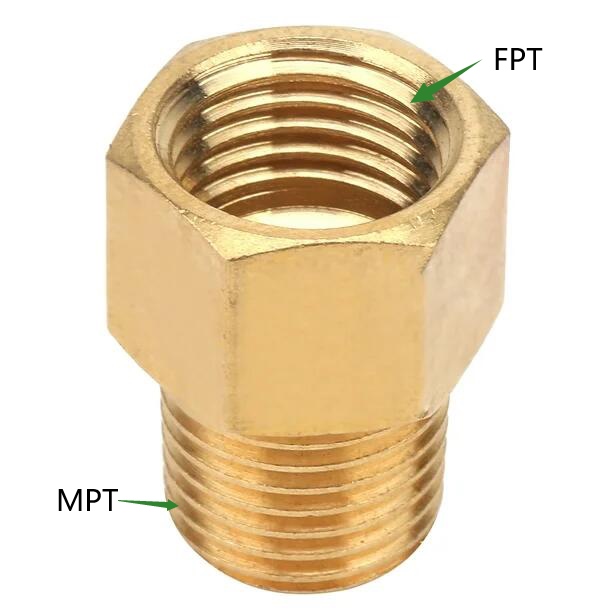

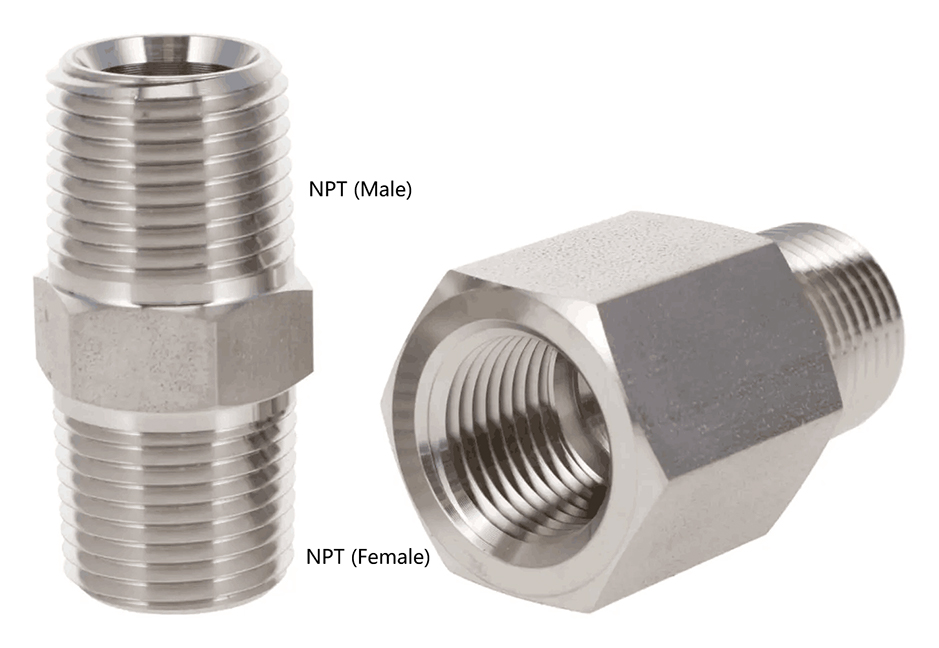

MPT (männliches Rohrfaden) ist ein 60 ° -Keper -männlicher Fadensterm, der alle männlichen NPT -Fäden abdeckt. FPT (weibliches Rohrfaden) ist ein 60 ° -Keper -weiblicher Fadensterm, der alle weiblichen NPT -Fäden abdeckt. Beide Threads werden in Verbindung miteinander verwendet.

MNPT (männliche Nationalpfeife verjüngt) und FNPT (weibliche Nationalpfeife verjüngt) betonen lediglich den 'nationalen' Standard in ihren Namen. Mnpt = mpt; Fnpt = fpt

Mnpt vs npt

Mnpt (mpt) = npt (männlich)

MNPT ist einfach ein Ausdruck, der männliche Fäden betont.

Sind MPT- und NPT -Threads kompatibel？

Ja. NPT -sich verjüngte weibliche Fäden und MPT können zusammen verwendet werden.

Fpt gegen npt

Fpt (fnpt) = npt (weiblich)

MIP vs FIP vs npt

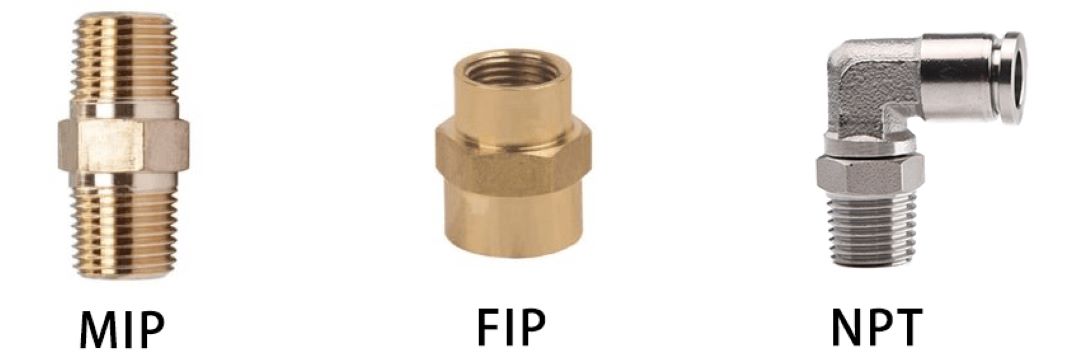

MIP (männliches Eisenrohr) bezieht sich auf männliche Gewinde, die an Metallrohrbeschläge oder Zubehör aufgetragen werden.

FIP (weibliche Eisenrohr) bezieht sich auf ein weibliches Gewinde für Metallrohrbeschläge oder Zubehör.

MIP und FIP sind 60-Grad-sich verjüngende Gewinde, die den nationalen Rohrfadenstandards entsprechen und in Kombination verwendet werden können.

MPI-, FIP- und NPT -Threads sind in typischen Anwendungen miteinander kompatibel .

Fipt gegen FIP vs npt

Fipt (weibliches Eisenrohrfaden) mit besonderem Schwerpunkt ist ein weiblicher Gewinde zum Anschließen von Metallic- (Eisen- oder Stahl-) Rohren und gehört auch zum National Rohrfadenstandard.

Gebrauchsbereich: NPT (weiblich)> FIP> FIPT

Was ist NPT -Thread？

Die Standardverjüngung ist 1/16 Zoll pro Zoll Gewindelänge (ca. 1,79 Grad).

60 ° verjüngende Versiegelungsrohrwäsche gemäß dem National Rohrgewindestandard.

Was ist 1/4 npt?

Beispielsweise sind 1/4 NPT -Gewindeanschläge mit Magnetventilen verbunden.

1/4 Zoll ist der Nenndurchmesser des entsprechenden Verbindungsanschlusss am Magnetventil. Dh der Innendurchmesser des Verbindungsanschlusss ist unendlich nahe 1/4 Zoll.

Der Außendurchmesser einer 1/4 -NPT -Anpassung beträgt ungefähr 13,72 mm ca. 0,54 Zoll.

Daher bezieht sich NPT 1/4 nicht auf die Innen- und Außendurchmesser der Rohrkäer selbst, sondern stimmt eher mit den Spezifikationsabmessungen des Verbindungsrohrs überein.

NPT -Thread -Diagramm

Gewindegröße	Themen pro	Tonhöhe		Hauptdurchmesser (OD)		Kleiner Durchmesser (ID)		Bohrer tippen		Sich verjüngende Länge
Zoll	Zoll	Zoll	mm	Zoll	mm	Zoll	mm	Zoll	mm	Zoll	mm
1⁄16	27	0.03703704	0.9407	0.3125	7.9375	0.251	6.3754	0.257	6.5278	0.204	4.998
1⁄8	27	0.03703704	0.9407	0.405	10.287	0.339	8.6106	0.339	8.6106	0.206	5.047
1⁄4	18	0.05555555	1.4111	0.54	13.716	0.4375	11.1125	0.438	11.1252	0.4	9.8
3⁄8	18	0.05555555	1.4111	0.675	17.145	0.5781	14.68374	0.578	14.6812	0.408	9.996
1⁄2	14	0.07142857	1.8143	0.84	21.336	0.7188	18.25752	0.719	18.2626	0.533	13.0585
3⁄4	14	0.07142857	1.8143	1.05	26.67	0.9219	23.41626	0.922	23.4188	0.546	13.377
1	11.5	0.08695652	2.2087	1.315	33.401	1.146	29.1084	1.156	29.3624	0.682	16.709
1¼	11.5	0.08695652	2.2087	1.66	42.164	1.482	37.6428	1.500	38.1	0.704	17.248
1½	11.5	0.08695652	2.2087	1.9	48.26	1.72	43.688	1.734	44.0436	0.722	17.689
2	11.5	0.08695652	2.2087	2.375	60.325	2.184	55.4736	2.188	55.5752	0.74	18.13
2½	8	0.125	3.175	2.875	73.025	2.625	66.675	2.625	66.675	0.945	23.1525
3	8	0.125	3.175	3.5	88.9	3.239	82.2706	3.250	82.55	0.958	23.471
3½	8	0.125	3.175	4	101.6	3.735	94.869	3.750	95.25	0.971	23.7895
4	8	0.125	3.175	4.5	114.3	4.239	107.6706	4.250	107.95	0.984	24.108
5	8	0.125	3.175	5.563	141.3002	5.3	134.62	5.563	141.3002	1.008	24.696
6	8	0.125	3.175	6.625	168.275	6.362	161.5948	6.625	168.275	1.032	25.284
8	8	0.125	3.175	8.625	219.075	8.362	212.3948	8.625	219.075	1.056	25.872
10	8	0.125	3.175	10.75	273.05	10.487	266.3698	10.750	273.05	1.08	26.46
12	8	0.125	3.175	12.75	323.85	12.487	317.1698	12.750	323.85	1.104	27.048
14	8	0.125	3.175	14	355.6	13.737	348.9198	14.250	361.95	1.128	27.636
16	8	0.125	3.175	16	406.4	15.737	399.7198	16.250	412.75	1.152	28.224
18	8	0.125	3.175	18	457.2	17.737	450.5198	18.250	463.55	1.176	28.812
20	8	0.125	3.175	20	508	19.737	501.3198	20.250	514.35	1.2	29.4
24	8	0.125	3.175	24	609.6	23.737	602.9198	24.250	615.95	1.248	30.576

※ Daten dienen nur als Referenz, vorbehaltlich der tatsächlichen Messung.

Nptf gegen npt Thread

NPTF hat das zusätzliche Merkmal von ' trysireal ' über NPT -Threads, sonst ist es das gleiche. NPTF ist selbstdicht zwischen Metallfäden und erfordert kein Dichtmittel.

Sind NPTF und NPT kompatibel?

Normalerweise kann NPTF NPT -Gewinde ersetzen, aber der Ersatzverbrauch in der Hochdruckumgebung muss die Luft auslaufen, um Dichtmittel hinzuzufügen. Daher sollte die spezifische Verwendung gemäß der tatsächlichen Umgebung angepasst werden.

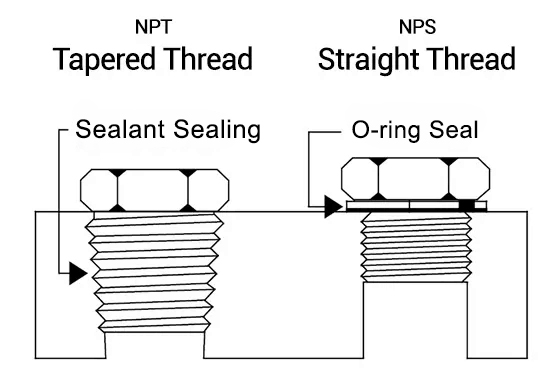

NPS vs npt Thread

NPS ist ein gerader Rohrgewinde ohne Gewindeverjüngung. NPT ist ein 60 ° verjüngendes Rohrgewinde. Beide Fadenstypen sind kompatibel.

NPS weibliche Gewinde und männliche NPT -Gewinde können in Kombination verwendet werden, und eine hohe Versiegelung kann auch mit Threadlocker oder Gewindedichtungsband erreicht werden.

NPSF vs npt

NPT ist ein 60 ° verjüngendes Gewindedicht. NPSF ist ein gerader Rohrgewinde ohne Verjüngung und wird häufig in Kombination mit NPTF verwendet.

NPSF ist genauer als NPT und für bestimmte Anforderungen ausgelegt. Wenn die beiden zusammen verwendet werden, kommt es aufgrund der Lücke ein Problem der schlechten Versiegelung.

NPSC vs Npt

NPSC sind gerade Gewinde ohne Verjüngung und werden durch eine Dichtung oder einen O-Ring versiegelt. Es wird normalerweise verwendet, wenn die Versiegelung nicht dringend erforderlich ist.

NPT ist ein 60 ° verjüngendes Rohrgewinde. Eine hohe Versiegelung kann mittels Dichtmittel- und Gewindedichtungsband erreicht werden und eignet sich für hohe Drücke und bei hoher Versiegelungsleistung.

Die beiden sind normalerweise nicht kompatibel und können in Verbindung in Verbindung gelangen und sollten nur dann verwendet werden, wenn die Versiegelung nicht erforderlich ist.

Pt vs npt

NPT ist ein amerikanisches 60 ° -Keper -Rohrgewinde. PT (BSPT) ist ein britisches, sich verjüngter Rohrgewinde. Die beiden sind nicht kompatibel . Für die Kompatibilität stehen jedoch Thread -Adapter zur Verfügung.

Unterschiede zwischen RC-, G-, BSP- und NPT -Threads klicken, um anzuzeigen.

NPS vs NPSM vs Npt

NPS bezieht sich auf eine breite Palette von geraden Fäden. NPSM bezieht sich speziell auf gerade Fäden, die in bestimmten mechanischen Geräten verwendet werden, und hat eine viel kleinere Definition. Weder hat ein Fadenverjünger, während NPT ein 60 ° -Keaper -Faden ist.

Unterschied zwischen NPT und UNF Thread

NPT ist ein 60 ° verjüngter Gewinde, der mit ASME B1.20.1 entspricht. Geeignet für Rohrleitungen und Flüssigkeit Transportsysteme mit hohen Dichtungsanforderungen.

Auf der anderen Seite ist UNF ein gerader Faden, der sich an ANSI/ASME B1.1 entspricht und ideal für mechanische Verbindungselemente mit hoher Präzision ist.

Zwei Themen sind unvereinbar.

◆ Andere amerikanische nationale Standardrohrfaden

NPSF (National Rohr gerade - Kraftstoff und Öl)

Hauptsächlich weibliche Fäden mit männlichen Fäden in besonderen Fällen. Weibliche NPSF-Threads können sich nicht selbst versiegeln, aber mit NPTF-männlichen Fäden können den Versiegelungseffekt von 'gerade/verjüngend ' ^*1- Passform erreichen. Geeignet für Gas- oder Flüssigkeitsdichtung.

NPSC (National Rohr gerade Kopplung)

Gerade Fäden, unversiegelt. Üblicherweise für Rohrleitungssysteme und mechanische Teileanschläge mit nicht versiegelten Verbindungen verwendet.

NPSH (National Pipe Straight Schlauch)

Gerade Rohrfaden, kein Selbstversiegelung. Typischerweise für Schlauchkupplungen verwendet.

NPSI (National Pipe Straight Intermediate)

Ähnlich wie NPSF, aber etwas größer, hauptsächlich weiblicher Faden. Fädengrößen und Toleranzen liegen zwischen NPT und NPS. Ungewöhnlich und hauptsächlich verwendet, wenn eine genaue Gewindeverbindung erforderlich ist, aber die Versiegelung durch Gewinde ist nicht erforderlich.

NPSL (Nationale Rohrleitungsmutter)

Gerade Gewinde, Dichtung wird mittels O-Ring oder Dichtung erreicht. NPSL wird hauptsächlich in Befestigungskonnuts verwendet, um zu verhindern, dass Komponenten unter Bedingungen wie Vibrationen oder Temperaturänderungen lockern.

NPSM (National Rohr gerade mechanisch)

Eine Art Faden für ein Stück Maschinen oder Geräte. Im Allgemeinen intern von einem bestimmten Branchen- oder Gerätehersteller verwendet.

NPTR (National Pipe Taper Geländer)

Ähnlich wie bei NPT -Threads. Aber mit einzigartigen Fadenverträglichkeiten und Anforderungen speziell für die Eisenbahnumgebung. Hauptsächlich in Eisenbahnausrüstung verwendet.

Ptf-Sae Short (Rohrverjüngung. Kraftstoff. Sae. Kurz)

Benannt nach SAE International, ähnlich wie NPTF, aber eine Kürzer. Zur Verwendung in kleinen Kraftstoff- oder Gasübertragungseinheiten, insbesondere wenn der Installationsraum begrenzt ist.

※ 1) Dichtung mit gerader/verjüngter Anpassung der Gewinde

Verjüngende männliche Fäden und gerade weibliche Fäden erzeugen beim Befestigen Kräfte, die eine leichte Verformung der Fäden verursachen. Somit die kleinen Lücken zwischen den beiden füllen und letztendlich ein hochpräzisetztes Siegel erreichen. Diese Art der Versiegelung erfordert nicht die Verwendung externer Versiegelungselemente, kann jedoch durch Metall-zu-Metal-Gewinde erreicht werden.

Mit Ausnahme von NPTF, das selbstversiegelt und bestimmte spezielle Designfäden sind. Alle Gewinde benötigen Versiegelungsmaterial, um Gas und flüssige Dichtheit zu gewährleisten.

※ 2) Verschiedene Versiegelungsmethoden für Gewinde

① Verjüngende Gewinde: Tragen Sie Dichtmittel oder Wickelbraunenklebeband um den Gewinde auf.

② Parallele Fäden: O-Ringe, Unterlegscheiben oder ThreadLocker. usw.

③ Metalldichtung von geraden/verjüngenden Gewinzen (sich verjüngte männliche Gewinde gegenüber geraden weiblichen Rohrgewinden).

※ 3) Dichtmittel besteht darin, Leckagen zu verhindern, um die Versiegelung zu gewährleisten. ThreadLocker soll die Gewinde festziehen, um eine Lockerung zu verhindern.

※ 4) Adapter ermöglichen die Kompatibilität mit Komponenten verschiedener Threads oder Größen.
