Vorgesteuerter Regler der Serien AR425 bis 935

Vorgesteuerter Regler der Serien AR425 bis 935

Der vorgesteuerte Regler der Serie AR425 verfügt über eine interne Pilotentlastung, die eine konsistente und präzise Druckregelung gewährleistet. Es stehen Anschlussgrößen von ¼' bis 2' zur Verfügung. Einstelldruckbereiche von 0,02 bis 0,2 MPa und 0,05 bis 0,83 MPa optimieren die Einstellbarkeit durch den Benutzer.

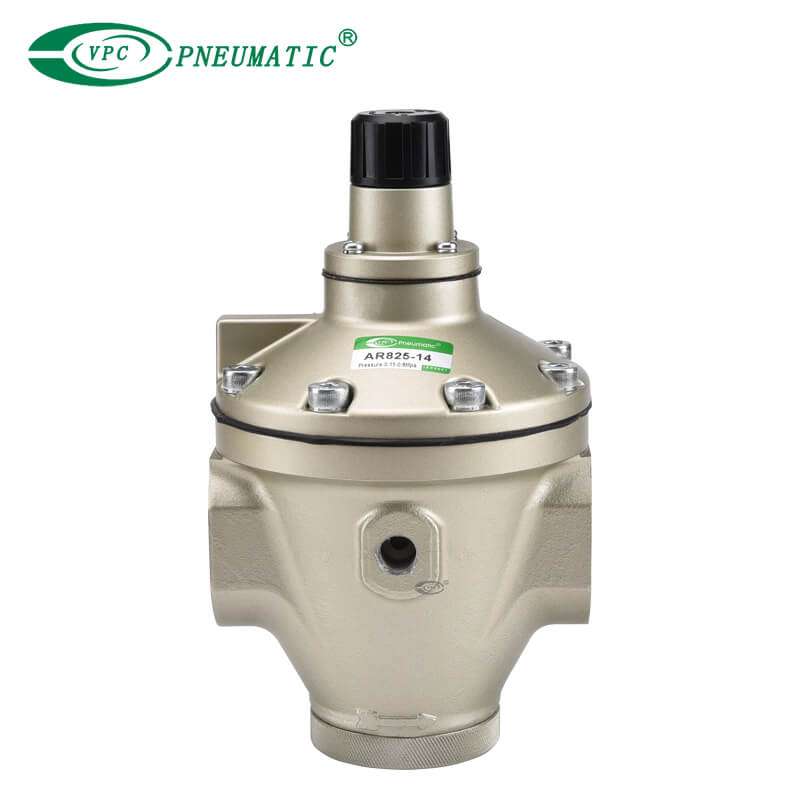

Modell:

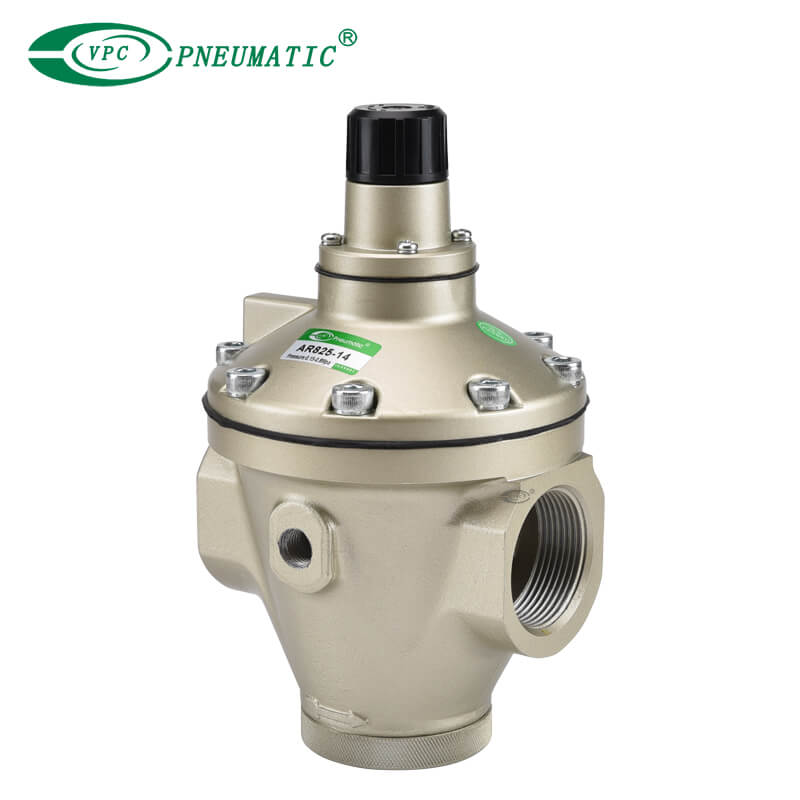

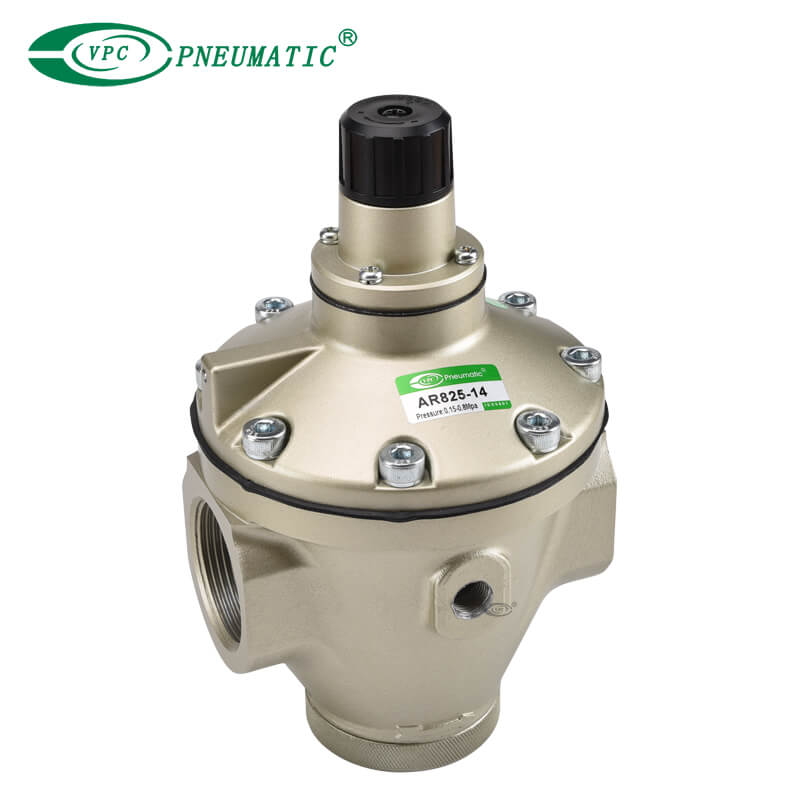

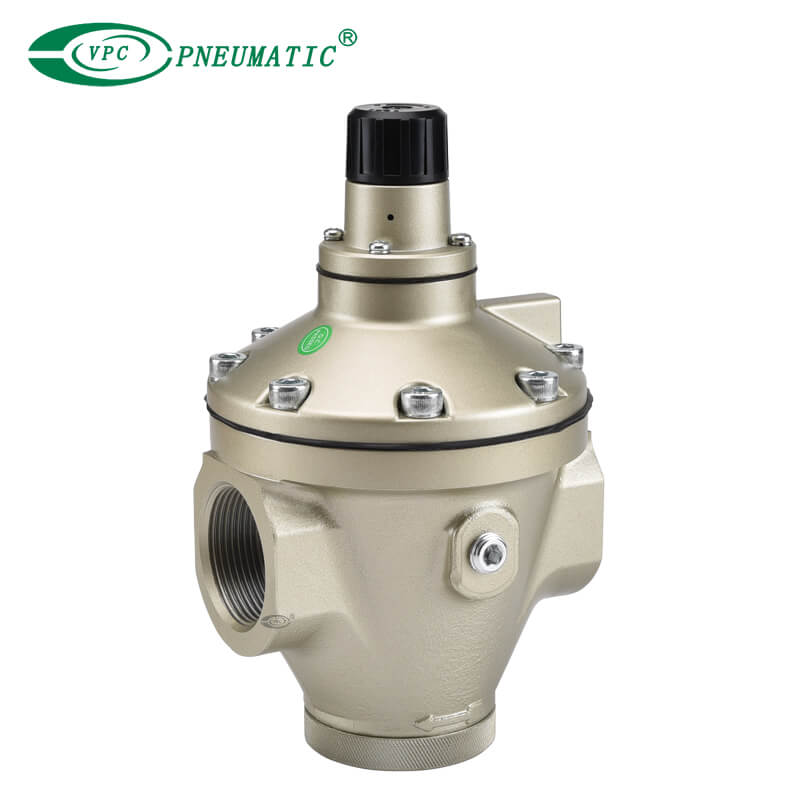

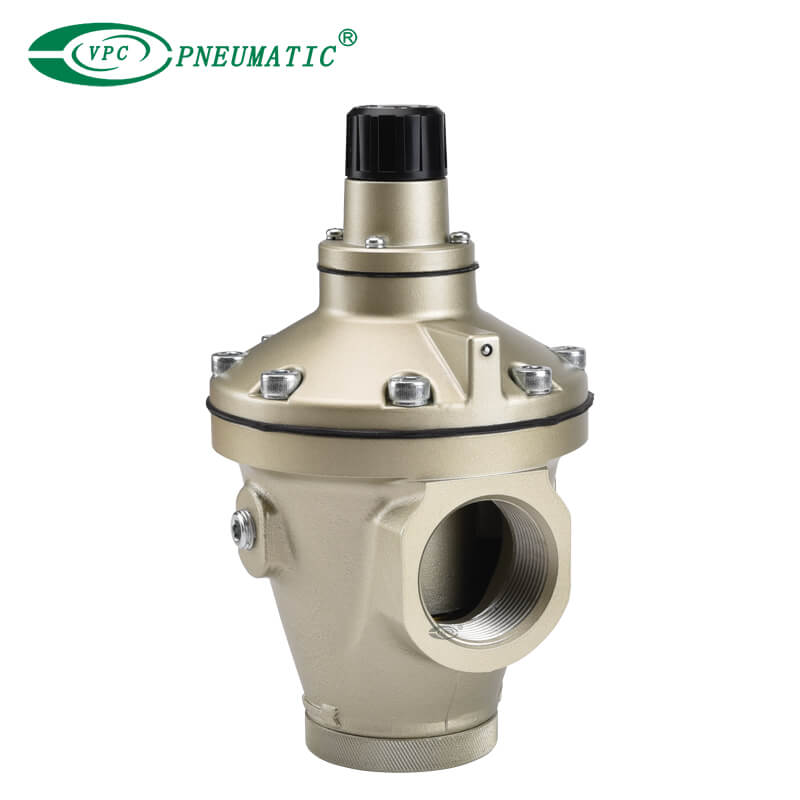

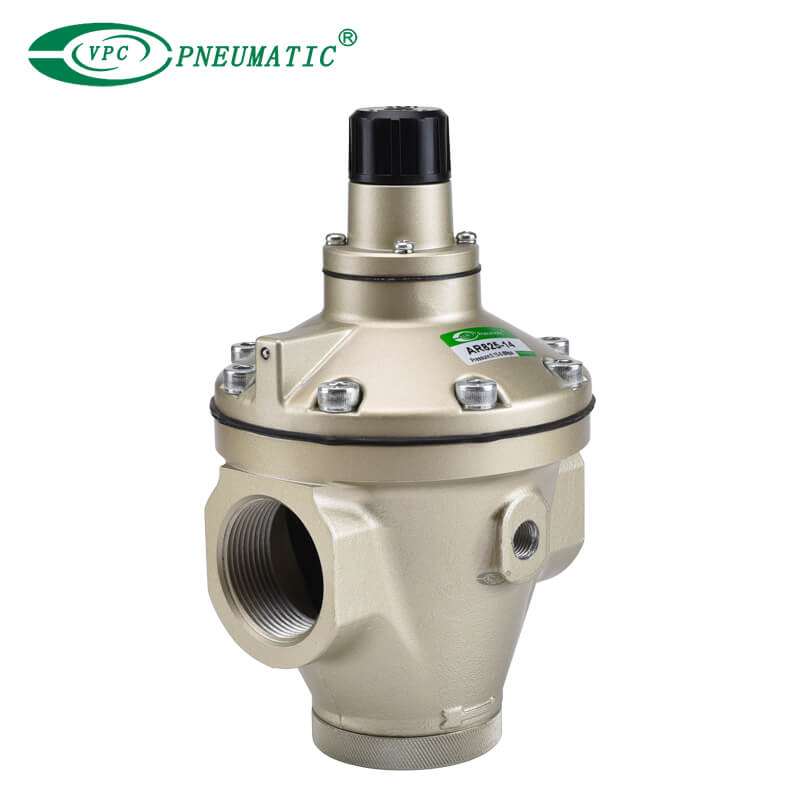

AR825-14
Produktmarke:
VPC Pneumatic

Körpergröße:	1/2' bis 2'
Druck regulieren:	0,05 bis 0,83 MPa 0,02 bis 0,2 MPa
Gewindetyp:	Rc, NPT, G
Verfügbarkeitsstatus:



erkundigen In den Einkaufswagen

Produktspezifikation

■ Produktmerkmal

1. Vorgesteuertes Design: Bietet eine präzise und stabile Druckregelung.

2. Hohe Empfindlichkeit: Gewährleistet eine genaue Druckregulierung mit minimalen Schwankungen. Optimiert Abläufe und reduziert Verschwendung.

3. Großer Druckbereich: Geeignet für verschiedene industrielle Anwendungen.

4. Robuste Konstruktion: Gebaut, um rauen Umgebungen standzuhalten.

5. Kompakt und wartungsfreundlich: Platzsparendes Design mit einfacher Wartung.

Anwendungen:

1. Industrielle Automatisierung: Ideal für pneumatische Systeme und Prozesssteuerung.

2. Chemische Verarbeitung: Erhält die Druckintegrität bei chemischen Reaktionen.

3. Öl und Gas: Reguliert den Flüssigkeitsdruck in Rohrleitungen.

4. Pharmazeutische Herstellung: Gewährleistet einen präzisen Druck für eine qualitativ hochwertige Produktion.

5. Wasseraufbereitung und HVAC: Stabile Druckregelung für effizienten Systembetrieb.

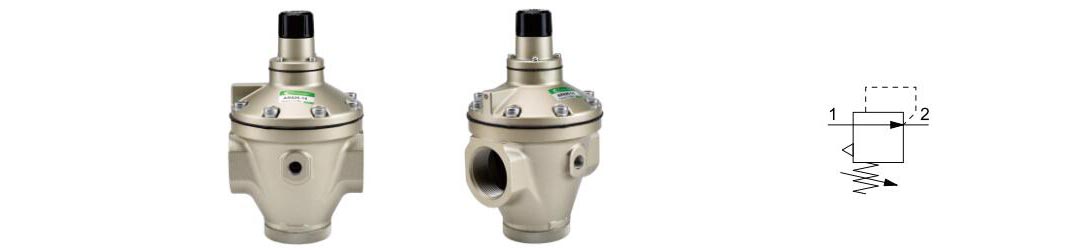

■ Symbol

vorgesteuerter Regler Vorgesteuerter SMC-Regler

Produktbeschreibung

■ Spezifikationen

Modell	AR425	AR435	AR625	AR635	AR825	AR835	AR925	AR935
Portgröße	1/4, 3/8, 1/2		3/4, 1		1 1/4, 1 1/2		2
Arbeitsmedium	Luft
Prüfdruck	1,5 MPa
Max. Arbeitsdruck	1,0 MPa
Druckbereich einstellen (MPa)^*1	0,05 bis 0,83	0,02 bis 0,2	0,05 bis 0,83	0,02 bis 0,2	0,05 bis 0,83	0,02 bis 0,2	0,05 bis 0,83	0,02 bis 0,2
Luftverbrauch (für Entlüftungsloch)^*2	5 l/min (ANR) (bei maximalem Druck)
Größe des Manometeranschlusses	1/4
Arbeitstemperatur	-5 bis 60 ℃ (Kein Gefrieren)
Konstruktion	Ausführung mit interner Pilotentlastung (Pilotluft entlüftet immer.)

*1) Ausgangsdruckbereich: P2 beträgt 90 % von P1 oder weniger.

*2) Der Luftverbrauch variiert je nach eingestelltem Druck. Aufgrund der Konstruktion kann der Druckunterschied zwischen Einlass und Auslass nicht sein innerhalb von 0,03 MPa eingestellt, auch wenn der Knopf auf das Maximum eingestellt ist.

■ Zubehör (Option)/Teile-Nr.

Modell	Teile-Nr.
Modell	AR4□5	AR6□5	AR8□5	AR9□5
Halterung	B24P	B25P	-	-
Manometer mit Grenzwertanzeige	G46-10-□02 (max. 1,0 MPa), G46-2-□02 (max. 0,2 MPa)

*1) Im Messgerät Teile-Nr. (z. B. G46-10-02), Art des Anschlussgewindes angeben. Geben Sie nichts für Rc und „N“ für NPT-Gewinde ein.

Für NPT-Manometer wenden Sie sich bitte an VPC.

*2) Achten Sie darauf, dass Sie bei der Montage eines Manometers nicht zu fest anziehen, da es sonst zu einem Ausfall kommen kann. Verwenden Sie ein Dichtband

zum Abdichten.

Hauptabmessungen

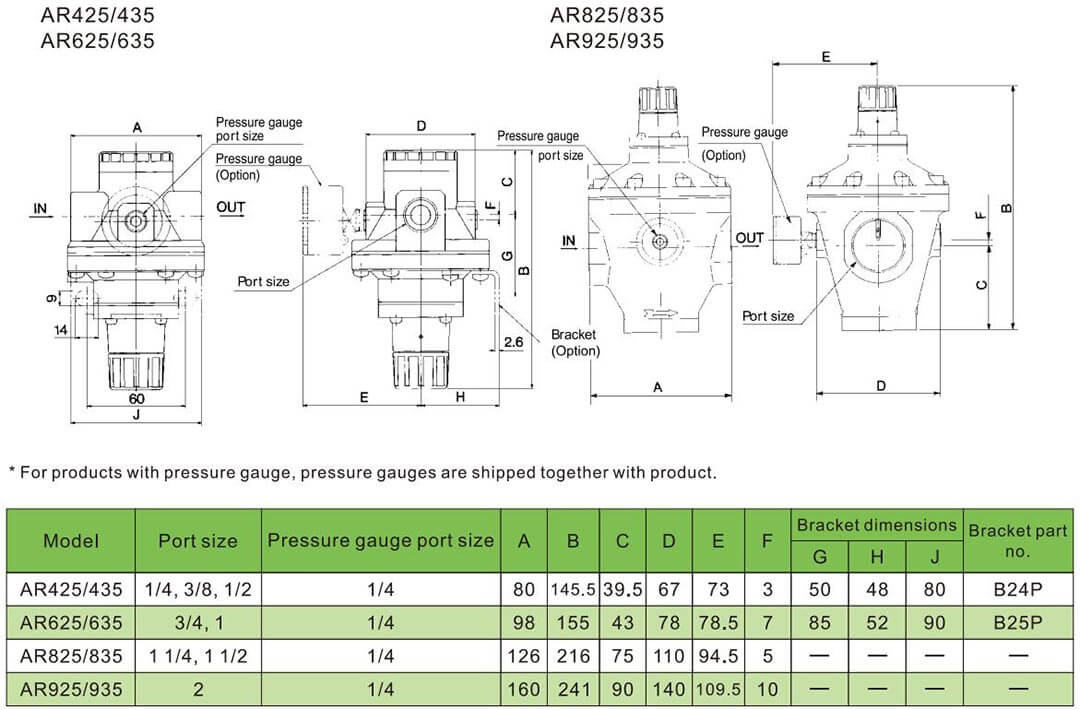

■ Hauptabmessungen

Pilotregler
