| Arbeitsmedium: | |
|---|---|
| Abgasrichtung: | |
| Gewindetyp: | |

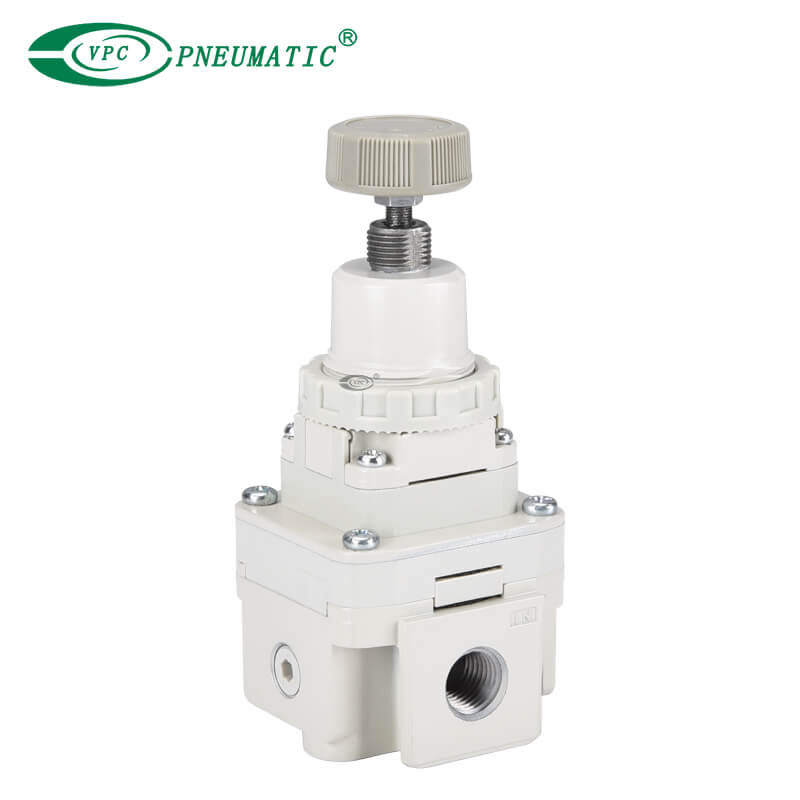

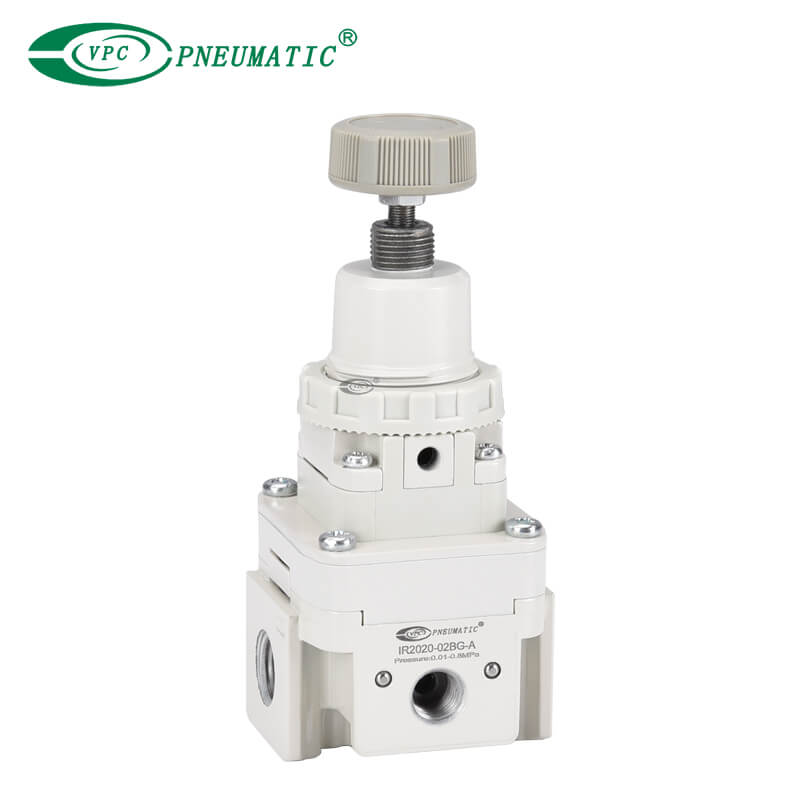

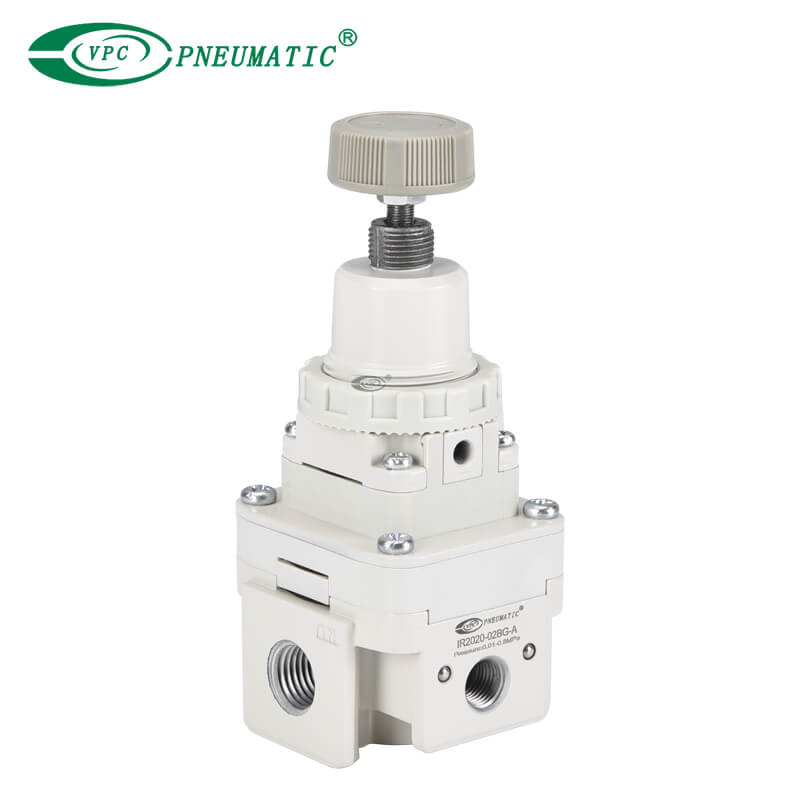

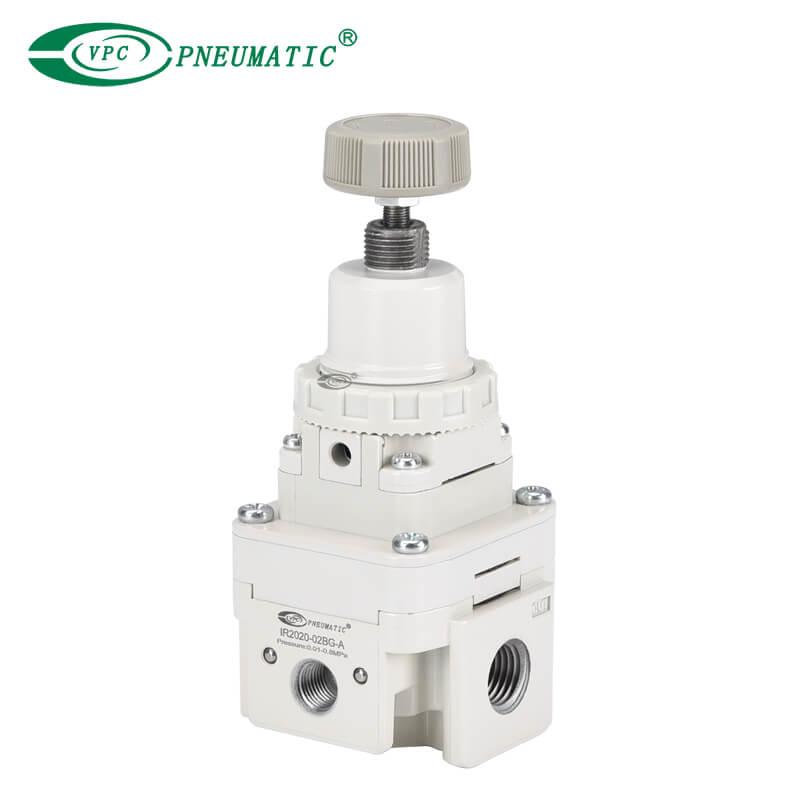

Produktspezifikation
1. Präzise und stabile Druckregelung, unabhängig von Druck-, Durchfluss- und Temperaturschwankungen.
2. Erweiterter Druckbereich bis 0,8 MPa.
3. Erhöhte Empfindlichkeit 0,2 % FS
4. Max.Durchflussrate bis zu 6000 l/min.
5. Manometer können vorne und hinten installiert und in jeder FRL-Kombination verwendet werden.Einheiten.
6. Hervorragende Druckentlastungseigenschaften zur Aufrechterhaltung eines konstanten Drucks im Falle eines umgekehrten Flüssigkeitsflusses.
7. Die aus hochwertigen Materialien wie einer Zinklegierung gefertigten Regler gewährleisten Haltbarkeit und Langlebigkeit unter verschiedenen Umgebungsbedingungen.
8. Geeignet für die industrielle Automatisierung, Instrumentierung und Prozesssteuerung.
Produktbeschreibung
| Modell | Grundtyp (Knopf) | ||
| IR10□0-A | IR20□0-A | IR30□0-A | |
| Arbeitsmedium | Luft | ||
| Beweisdruck | 1,5 MPa | ||
| Max. Arbeitsdruck | 1,0 MPa | ||
| Min. Arbeitsdruck | Druck + 0,05 MPa einstellen | Druck + 0,1 MPa einstellen | |
| Druckbereich einstellen | IR1000-A: 0,005 bis 0,2 MPa | IR2000-A: 0,005 bis 0,2 MPa | IR3000-A: 0,01 bis 0,2 MPa |
| IR1010-A: 0,01 bis 0,4 MPa | IR2010-A:0,01 bis 0,4 MPa | IR3010-A:0,01 bis 0,4 MPa | |
| IR1020-A:0,01 bis 0,8 MPa | IR2020-A:0,01 bis 0,8 MPa | IR3020-A:0,01 bis 0,8 MPa | |
| Empfindlichkeit | Innerhalb von 0,2 % der Gesamtspanne | ||
| Wiederholbarkeit | Innerhalb von ±0,5 % der Gesamtspanne | ||
| Luftverbrauch | 1 l/min (ANR) oder weniger | ||
| Anschlussgröße | 1/8 | 1/4 | 1/4,3/8,1/2 |
| Manometeranschluss | 1/8 (2 Standorte) | ||
| Arbeitstemperatur | -5 bis 60 ℃ (kein Gefrieren) | ||
| Beschreibung | Teile-Nr. | ||||||||
| IR1000 | IR1010 | IR1020 | IR2000 | IR2010 | IR2020/2120 | IR3000 | IR3010 | IR3020/3120 | |
| Halterung | P36201023 | P36202028 | P362030-20* | ||||||
| Manometer (Rc, G) | G33-2-01 | G33-4-01 | G33-10-01 | G43-2-01 | G43-4-01 | G43-10-01 | G43-2-01 | G43-4-01 | G43-10-01 |
* Eine Halterung und zwei Befestigungsschrauben (M5 x 35). Um die Halterung zu montieren, entfernen Sie zwei Karosserieschrauben (M5 x 30) am Typenschild auf der gegenüberliegenden Seite und ersetzen die beiden angebrachten Halterungsbefestigungsschrauben (M5 x 35).
| Beschreibung | Anwendbares Modell | ||
| IR10□0-□01□-X170 | IR2□□0-□02□-X170 | IR3□□0-□□□-X170 | |
| ①Luftfilter | AF20-A | AF30-A | AF40-A |
| ②Nebelabscheider | AFM20-A | AFM30-A | AFM40-A |
| ③Schnittstelle | Y200-A | Y300-A | Y400-A |
| ④Schnittstelle mit Halterung | Y200T-A | Y300T-A | Y400T-A |
* Der am Made-to-Order-Produkt angebrachte modulare Adapter (IR□□□□-□□-X170) wird zusammen geliefert, jedoch nicht montiert.
Hauptabmessungen
