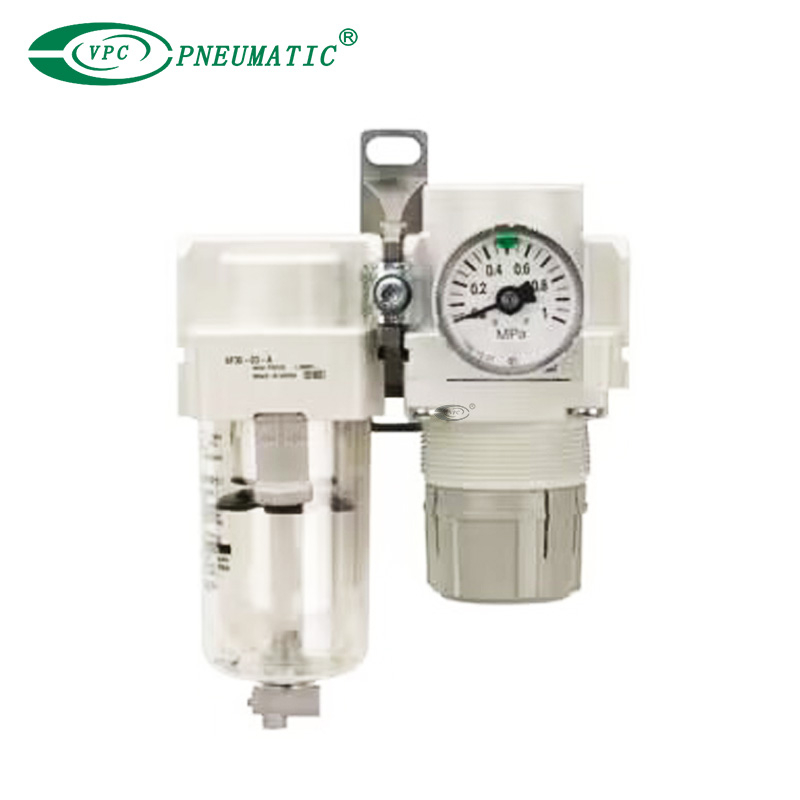

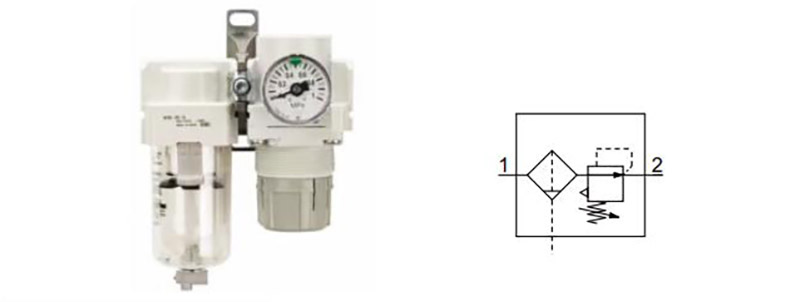

Produktbeschreibung
Die meisten AC-A- und AC-B-Funktionen wurden für vollständige Sichtbarkeit in die durchsichtige Schüsselabdeckung des AC-D integriert;eingebettete Messgeräte und Druckschalter;Reduzierter Wartungsaufwand und vereinfachter Elementaustausch für die Filter der AF-D-Serie.
1. Modularer Aufbau mit einheitlichem Karosseriestil.Montage austauschbar mit vorhandenem Produkt
2. Erweitertes Sortiment an Rohradaptern, Schnittstellen und modularen Druckschaltern.
3. Einfacher Elementaustausch.Element und Schale sind einteilig.Der Austausch kann manuell erfolgen.
4. Energiesparregler.Druckabfall: Max.50 % Verbesserung
5. Reduzierter Wartungsraum: Max.46 % Reduzierung
6. Rc-, NPT- oder G-Gewinde verfügbar.

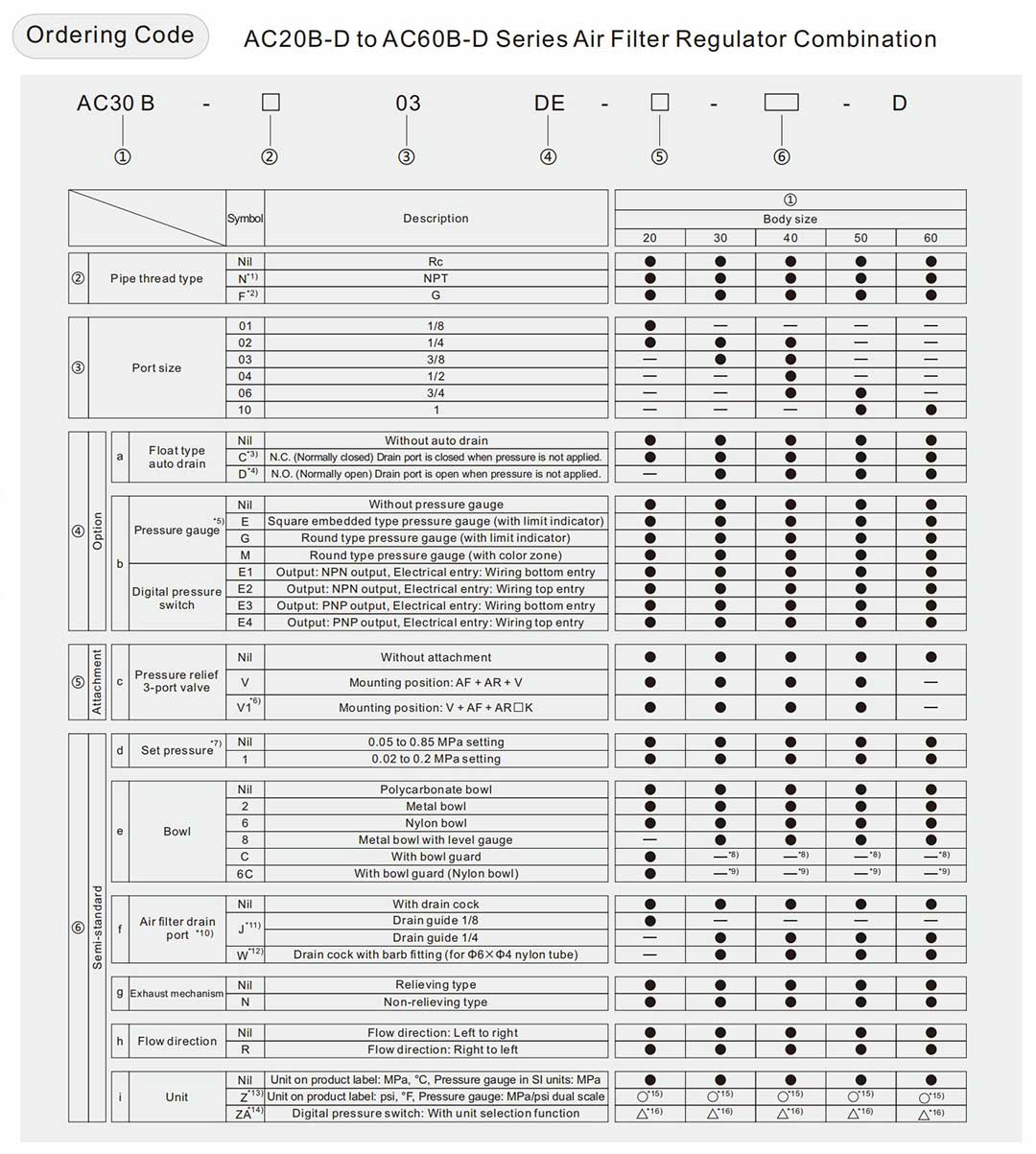

Bestellbeispiel:
Option/Semi-Standard: Wählen Sie jeweils eine aus a Zu i.
Option/Semi-Standard-Symbol: Wenn mehr als eine Spezifikation erforderlich ist, geben Sie in an alphanumerische Reihenfolge.
Modell: AC30B-F03DE1-16NR-D
*1) Die Ablaufführung ist NPT1/8 (gilt für AC20B-D) und NPT1/4 (gilt für AC30B-D bis AC60B-D).Der automatische Entleerungsanschluss verfügt über einen Φ3/8'. Steckverbindung (gilt für AC30B-D bis AC60B-D).
*2) Die Ablaufführung ist G1/8 (gilt für AC20B-D) und G1/4 (gilt für AC30B-D bis AC60B-D).
*3) Wenn kein Druck ausgeübt wird, verbleibt Kondensat in der Schüssel, das den automatischen Ablassmechanismus nicht startet.Ablassen des Restkondensats Es wird empfohlen, vor Betriebsende den Tag zu beenden.
*4) Wenn der Kompressor klein ist [0,75 kW, Auslassstrom beträgt weniger als 100 l/min (ANR)], kann es während des Betriebs zu Luftleckagen aus dem Ablasshahn kommen Betriebsaufnahme.NC-Typ wird empfohlen.
*5) Wenn das Manometer angebracht ist, wird beim Standardtyp (0,85 MPa) ein 1,0-MPa-Manometer eingebaut.0,4 MPa-Manometer für 0,2 MPa-Typ.
*6) Der Druck kann in manchen Fällen höher als der Spezifikationsdruck eingestellt werden, verwenden Sie jedoch einen Druck innerhalb des Spezifikationsbereichs.
*7) Ein Schüsselschutz ist serienmäßig im Lieferumfang enthalten (Polycarbonat).
*8) Ein Schüsselschutz ist serienmäßig im Lieferumfang enthalten (Nylon).
*9) Die Kombination aus automatischem Schwimmerablass C und D ist nicht verfügbar.
*10) Ohne Ventilfunktion.
*11) Die Kombination aus Metallschüssel 2 und 8 ist nicht verfügbar.
*12) Bei Auswahl von W: Filterregler-Ablassanschluss ist der Ablasshahn eines Ölers mit Widerhakenanschlüssen ausgestattet.
*13) Für den Rohrgewindetyp: NPT
Nicht verwendbar mit M: Rundes Manometer (mit Farbzone).Auf Anfrage für Sonderangebote erhältlich. Der digitale Druckschalter wird ausgestattet mit der Einheitenauswahlfunktion, zunächst Einstellung auf psi.
*14) Für Optionen: E1, E2, E3, E4
*15): Für den Rohrgewindetyp: nur NPT.
*16) △: Auswahl mit Optionen: E1, E2, E3, E4.
Produktspezifikationen
| Modell | AC20B-D | AC30B-D | AC40B-D | AC40B-06-D | AC50B-D | AC60B-D | |
| Komponente | Luftfilter [AF] | AF20-D | AF30-D | AF40-D | AF40-06-D | AF50-D | AF60-D |
| Regler[AR] | AR20-D | AR30-D | AR40-D | AR40-06-D | AR50-D | AR60-D | |
| Anschlussgröße | 1/8, 1/4 | 1/4, 3/8 | 1/4, 3/8, 1/2 | 3/4 | 3/4, 1 | 1 | |
| Größe des Manometeranschlusses *1) [AR] | 1/8 | ||||||
| Arbeitsmedium | Saubere Luft | ||||||
| Arbeitstemperatur*2) | -5 bis 60 °C (kein Gefrieren) | ||||||
| Beweisdruck | 1,5 MPa | ||||||
| Max.Betriebsdruck | 1,0 MPa | ||||||
| Automatischer Entleerungs-Minimum Betriebsdruck | NC [AF] | 0,1 MPa | 0,15 MPa | ||||
| NEIN [AF] | — | 0,1 MPa | |||||
| Druckbereich einstellen [AR] | 0,05 bis 0,85 MPa | ||||||
| Nominelle Filterfeinheit [AF] | 5 µm | ||||||
| Reinheitsklasse der Druckluft*3) | ISO 8573-1:2010 [ 6 : 4 : 4 ]*4) | ||||||
| Ablaufkapazität [AF] | 8 cm³ | 25 cm³ | 45 cm³ | ||||
| Schüsselmaterial [AF] | Polycarbonat | ||||||
| Schüsselschutz [AF] | Semi-Standard (Stahl) | Standard (Polycarbonat) | |||||
| Bauwesen [AR] | Entlastender Typ | ||||||
*1) Manometer-Anschlussgewinde sind für FRL-Einheiten mit einem quadratischen eingebetteten Manometer oder mit einem digitalen Druckschalter nicht verfügbar.
*2) -5 bis 50 °C für Produkte mit digitalem Druckschalter.
*3) Die Reinheitsklasse der Druckluft wird basierend auf ISO 8573-1:2010 Druckluft – Teil 1: Verunreinigungen und Reinheitsklassen angegeben.
*4) Die Druckluftqualitätsklasse auf der Einlassseite beträgt [ 7 : 4 : 4 ].

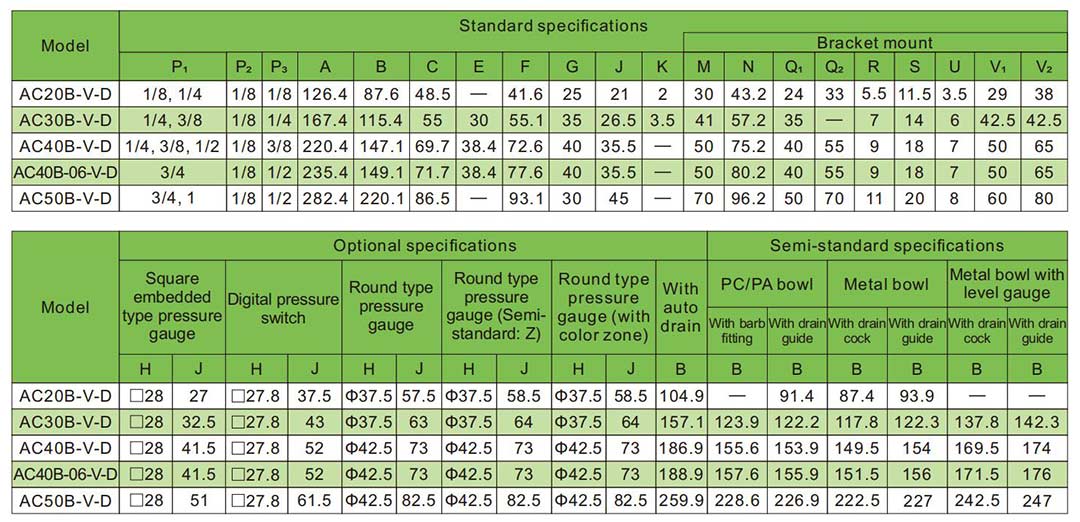

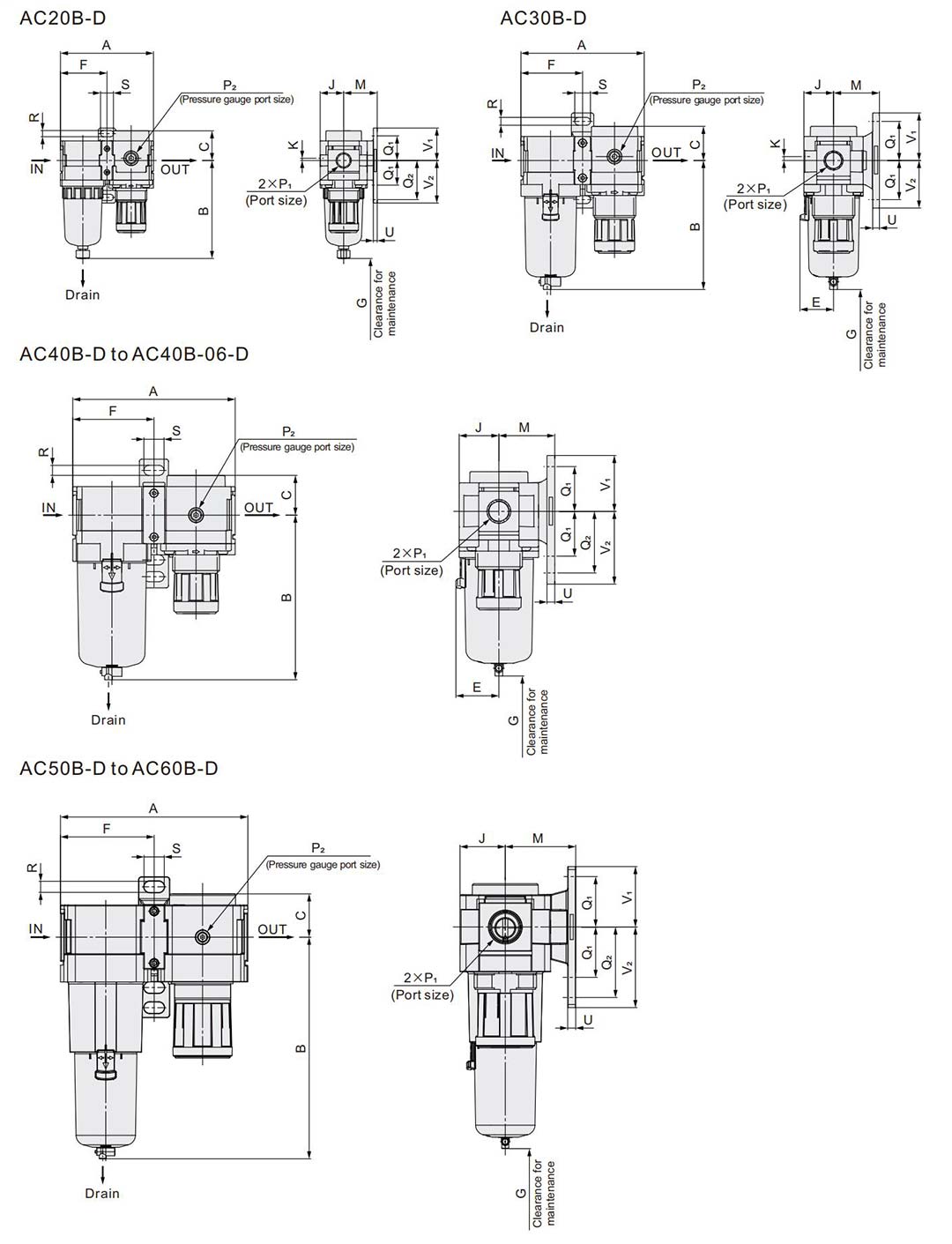

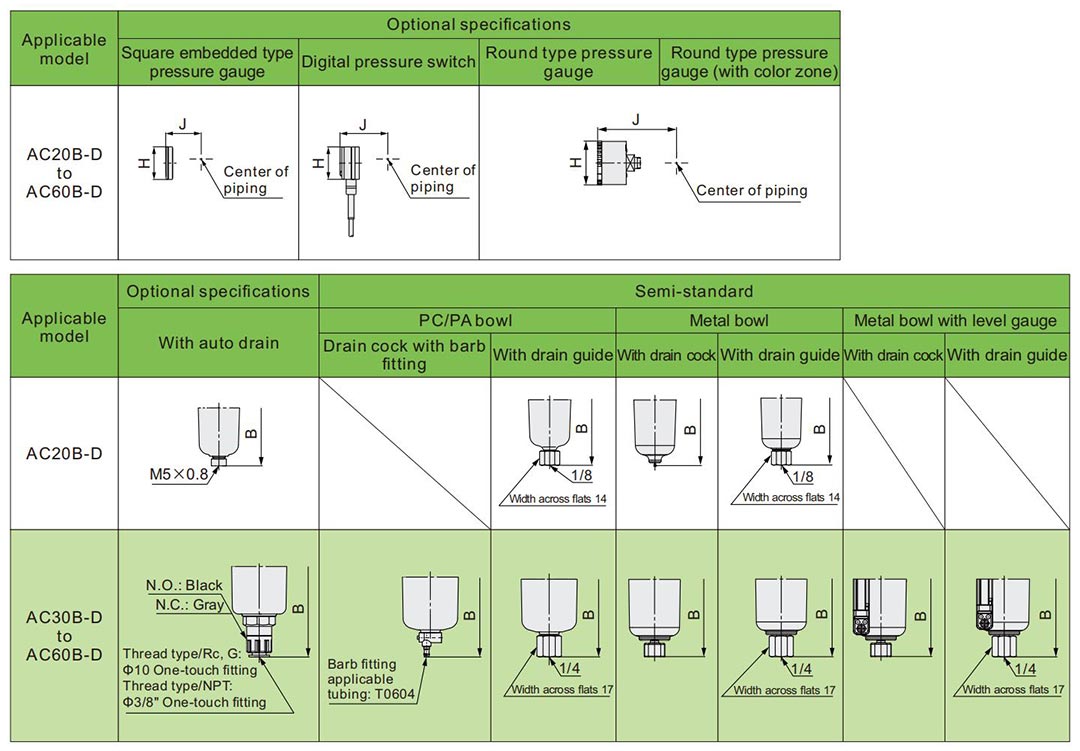

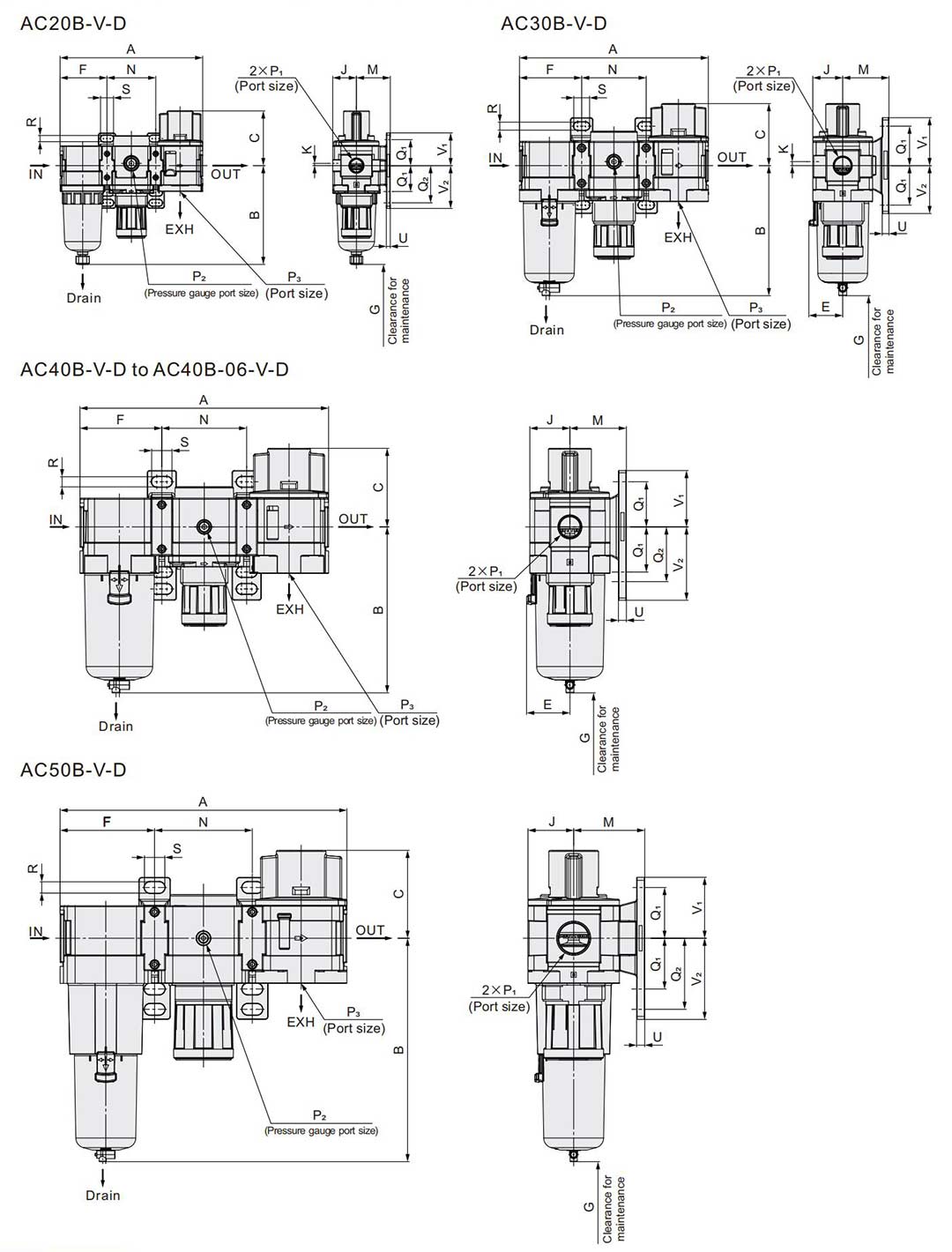

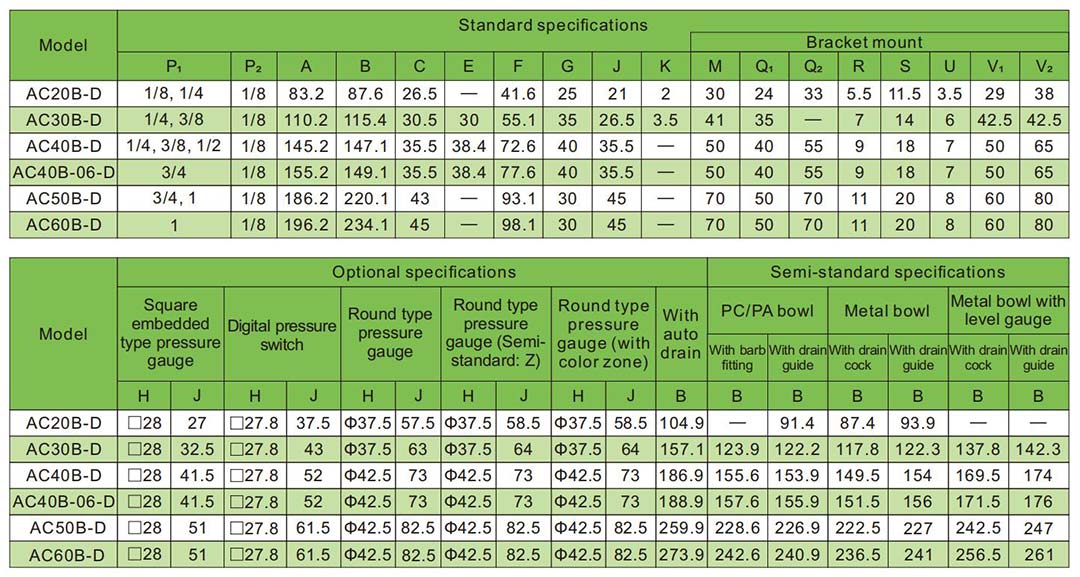

Hauptabmessungen

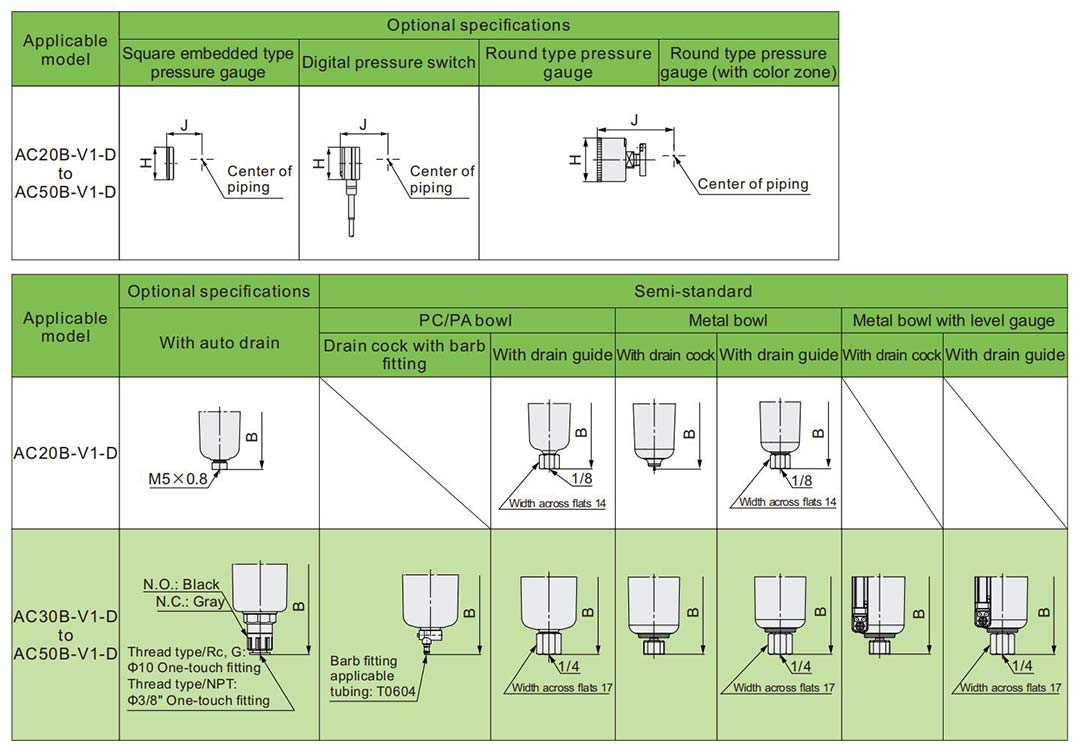

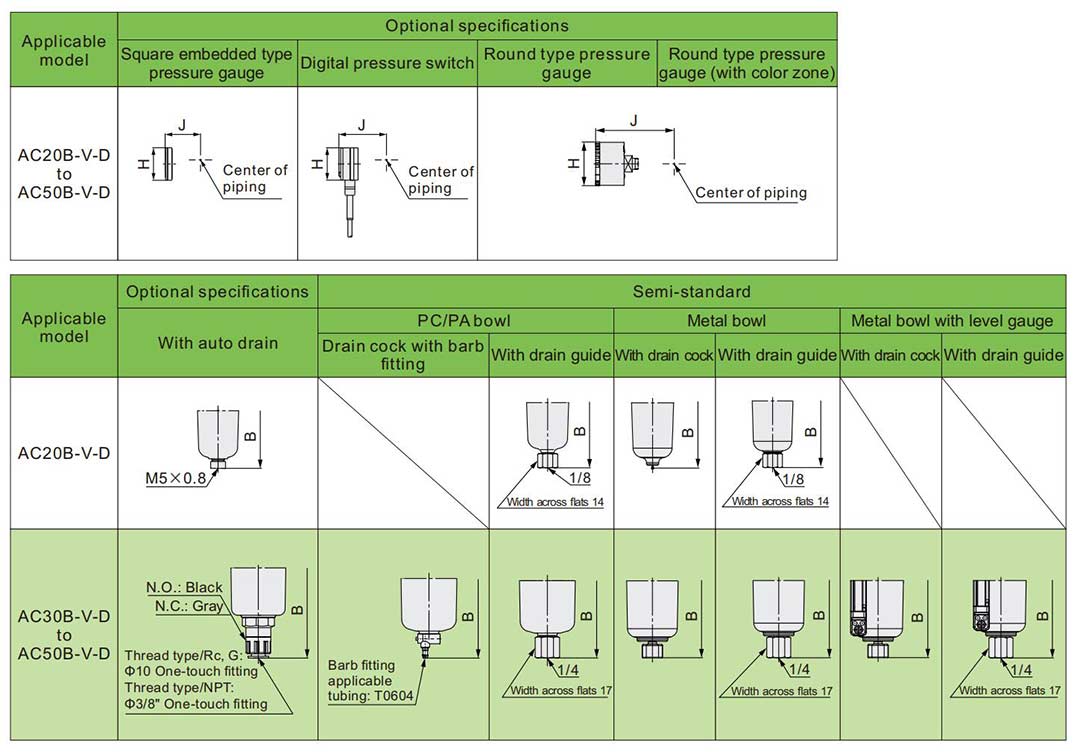

Mit Druckentlastungsventil mit 3 Anschlüssen (V)

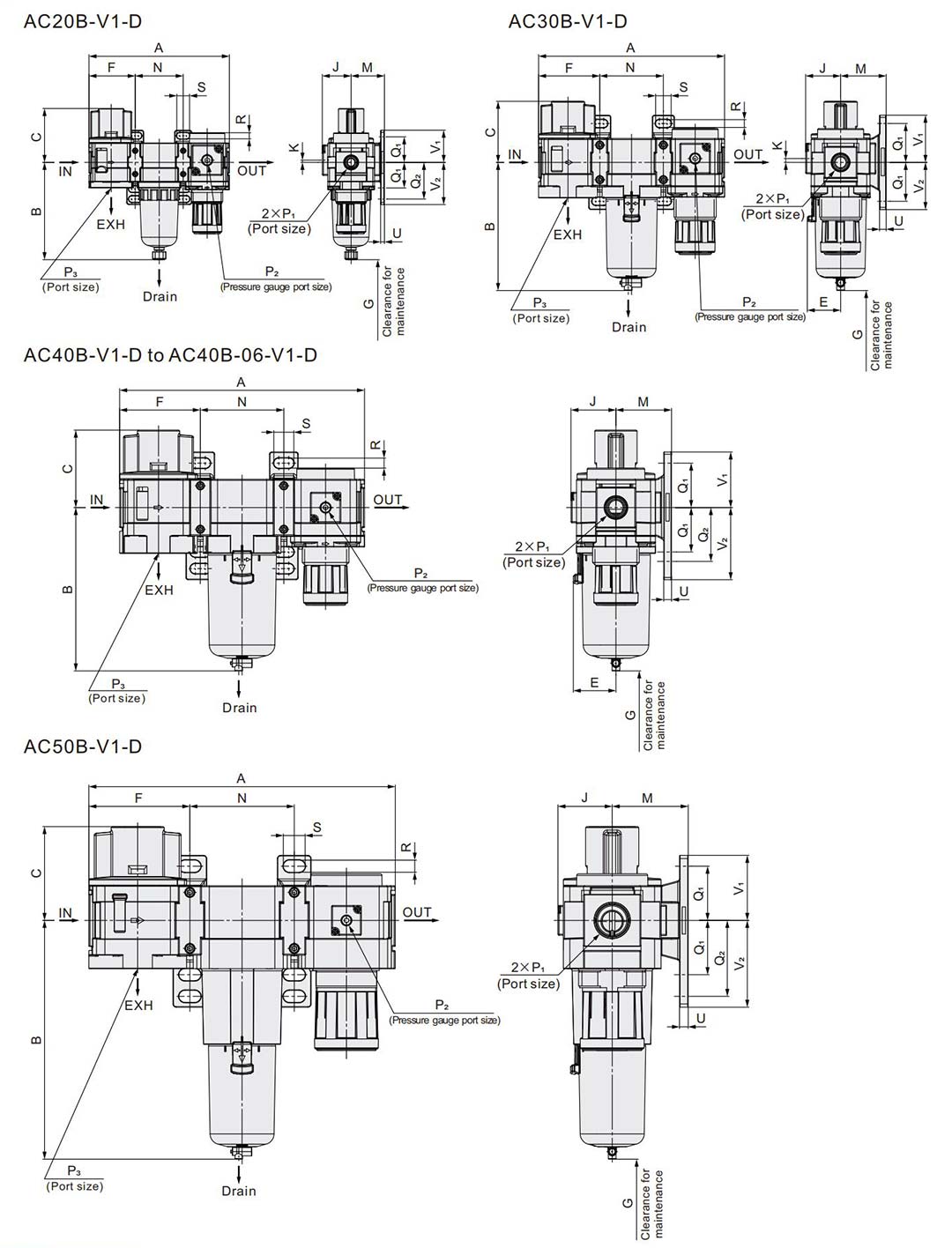

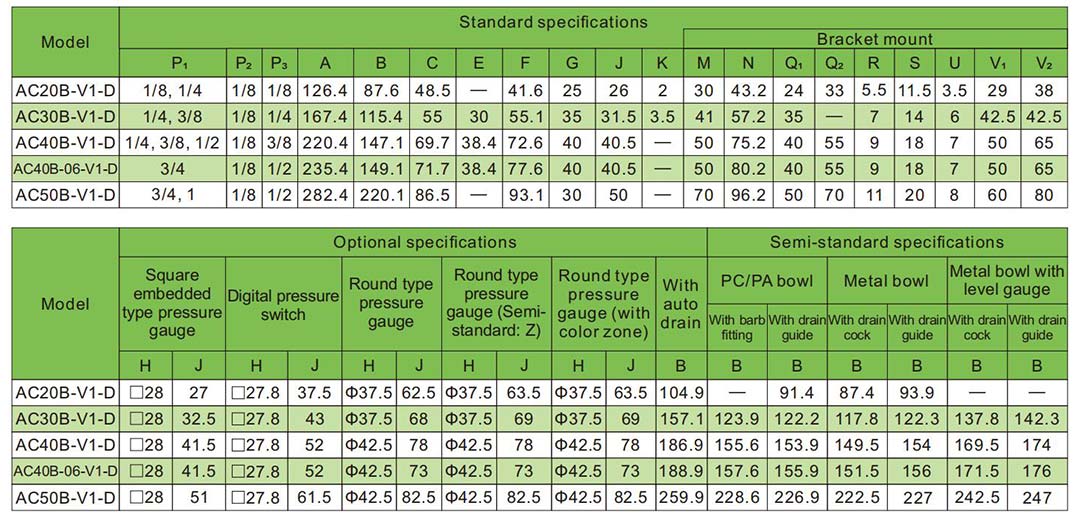

Mit Druckentlastungsventil mit 3 Anschlüssen (V1)
