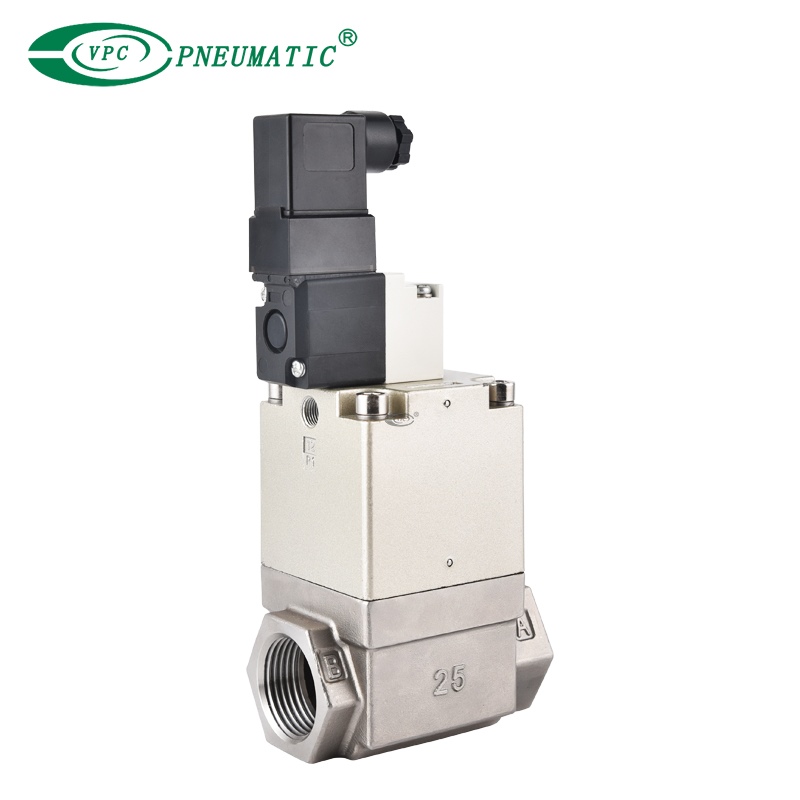

Produktbeschreibung
1. Flusskontrolle:
- VNB-Ventile werden zur Regulierung und Steuerung des Durchflusses verschiedener Prozessflüssigkeiten und Gase in Industrieanlagen eingesetzt.
- Sie bieten eine präzise Durchflussmodulation und dichte Absperrfunktionen.
2. Prozessautomatisierung:
- VNB-Ventile sind in automatisierte Prozessleitsysteme integriert, um eine Fernbedienung und -überwachung zu ermöglichen.
- Sie sorgen für ein präzises und zuverlässiges Durchflussmanagement in komplexen Industrieprozessen.
3. Vielseitigkeit:
- Die VNB-Serie ist in verschiedenen Materialien, Größen und Endanschlüssen erhältlich, um unterschiedlichen Prozessanforderungen gerecht zu werden.
- Sie können ein breites Spektrum an Medien, einschließlich Flüssigkeiten, Gasen und Dampf, in einer Vielzahl von Branchen verarbeiten, darunter in der chemischen, petrochemischen und pharmazeutischen Industrie.
4. Zuverlässigkeit und Langlebigkeit:
- VNB-Ventile zeichnen sich durch eine robuste Konstruktion und hochwertige Materialien aus, um eine lange Lebensdauer und einen zuverlässigen Betrieb zu gewährleisten.
- Sie sind so konzipiert, dass sie den anspruchsvollen Bedingungen in industriellen Prozessumgebungen standhalten.

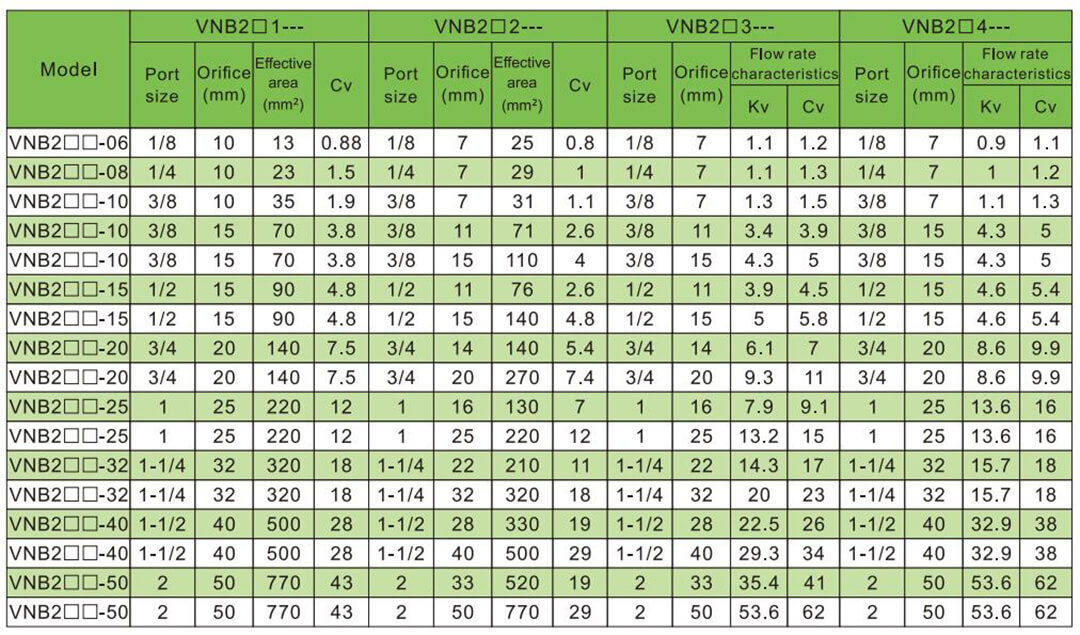

Produktspezifikationen
| Modell | B VNB2□1---F C Dichtungsmaterial: NBR/FKM/EPDM | B VNB202---F C Dichtungsmaterial: NBR/FKM/EPDM | VNB23---M Dichtungsmaterial: Metall | VNB204---P Dichtungsmaterial: PTFE | ||||
| Flüssigkeit | NBR | FKM | EPDM | NBR | FKM | EPDM | Kühlmittel (-5-60℃) (-5-99℃ in Luft betriebener Typ) | Dampf (-5~180°C) |
| Luft (Standard, trocken): Kohlenmonoxid (CO2, 0,7 MPa oder weniger); Stickstoffgas (N2); Turbinenöl Hydraulisches Öl (Kinematische Viskosität: 40-100mm2/s) | Argon Helium Turbinenöl Hydraulisches Öl (Kinematisch Viskosität: 40~100mm2/s) | CO2 (über 0,7 MPa) | Wasser, Öl, Luft, Vakuum usw. (-5~60℃) | Wasser, Öl usw. (nur luftbetriebener Typ) (-5~99℃) | ||||
| Modell | B VNB2□1---F C Dichtungsmaterial: NBR/FKM/EPDM | B VNB2□2---F C Dichtungsmaterial: NBR/FKM/EPDM | VNB2□3---M Dichtungsmaterial: Metall | VNB2□4---P Dichtungsmaterial: PTFE | ||||||
| Ventilkörper | SS304/Aluminiumlegierung | |||||||||
| Dichtungsmaterial | NBR | FKM | EPDM | NBR | FKM | EPDM | NBR | FKM | -5~180C | |
| Flüssigkeitstemperatur | -5~60℃ | -5~99℃ | -5~60℃ | -5~99℃ | -5~60℃ | -5~99℃ | ||||
| Umgebungstemperatur | -5~50℃*1 (Luftbetrieben: 60℃) | -5~60℃ | ||||||||
| Beweisdruck | 1,5 MPa | |||||||||
| Arbeitsdruck | 0~1,0 MPa | NO/NC/CO-Standardanschluss: niedriges Vakuum ~ 0,5 MPa | 0~1,0 MPa | 0~0,9 MPa | ||||||
| NC kleinerer Anschluss: niedriges Vakuum ~ 1,0 MPa | ||||||||||
| Extern Steuerluft | Druck | 0,2 ~ 0,7 MPa | NC: 0,25 ~ 0,7 MPa NR./CO.:0,1+0,25x(DRÜCKEN*5)~0,25×0,25x (PRESS)MPa*2 | NC.:0,25~0,7 MPa NR.:0,1+0,25x (PRESSE)~0,7 MPa | NC.:0,3 ~ 0,7 MPa NR.:0,1+0,25x(PRESSE)~ 0,25+0,25x(PRESS)MPa | |||||
| Schmierung | Nicht erforderlich (Verwenden Sie Turbinenöl der Klasse 1 ISO VG32, sofern geschmiert.3) | |||||||||
| Temperatur | -5~50℃ (Luftbetriebener Typ: 60℃) | -5~60℃ | ||||||||
| Montage | Frei*4 | |||||||||

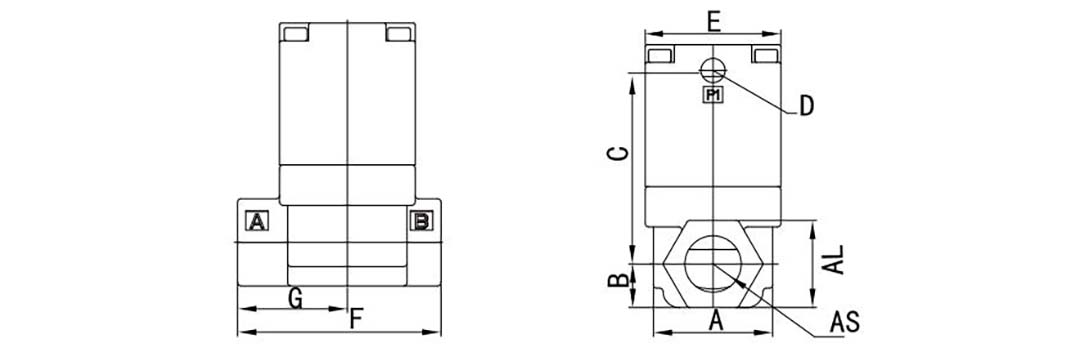

Hauptabmessungen
| Modell | Anschlussgröße | A | B | C | D | E | F | G | ALS | AL |
| DN 6 | 1/8 | 28 | 12.5 | 39.5 | 1/8 | 27 | 45 | 24 | 1/8 | 23 |
| DN 8 | 1/4 | 28 | 12.5 | 39.5 | 1/8 | 27 | 45 | 24 | 1/4 | 23 |
| DN 10 | 3/8 | 28 | 12.5 | 39.5 | 1/8 | 27 | 45 | 24 | 3/8 | 23 |
| DN 10 | 3/8 | 37 | 14 | 55 | 1/8 | 42 | 63 | 34 | 3/8 | 27 |
| DN 15 | 1/2 | 37 | 14 | 55 | 1/8 | 42 | 63 | 34 | 1/2 | 27 |
| DN 20 | 3/4 | 46 | 17.5 | 60.5 | 1/8 | 50 | 80 | 43 | 3/4 | 33 |
| DN 25 | 1 | 58 | 20 | 73 | 1/8 | 60 | 90 | 49 | 1 | 43 |
| DN 32 | 1-1/4 | 68 | 26.5 | 94 | 1/8 | 77 | 105 | 52.5 | 1-1/4 | 48 |
| DN 40 | 1-1/2 | 85 | 30 | 107 | 1/4 | 96 | 120 | 60 | 1-1/2 | 55 |
| DN 50 | 2 | 100 | 37 | 123 | 1/4 | 113 | 140 | 70 | 2 | 66 |
