Product Description

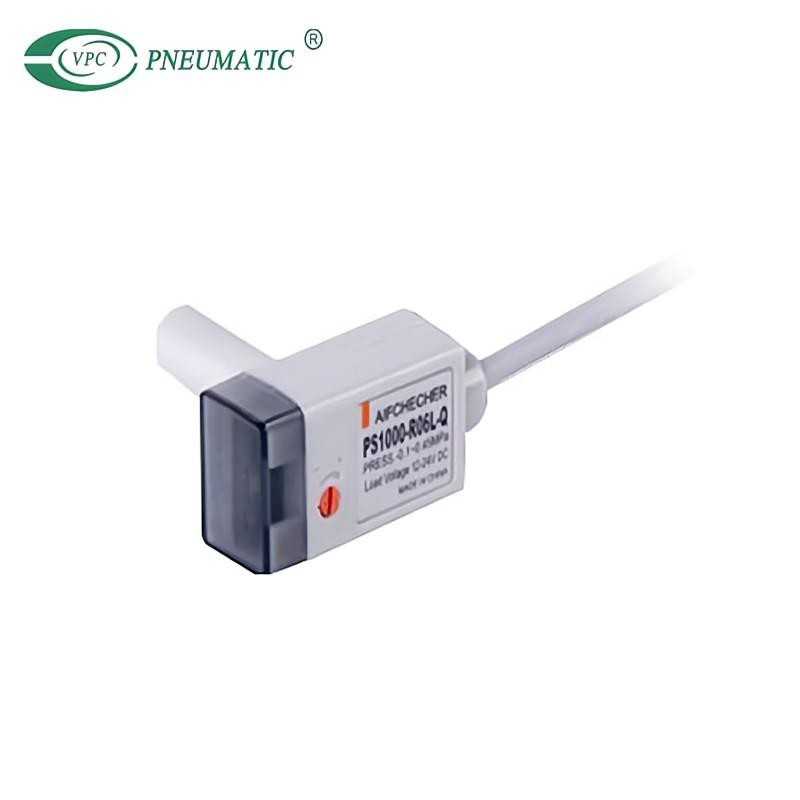

PS1000/PS1100 Kompakter Vakuumschalter mit passendem Stecker, LED-Anzeige und manueller Dreheinstellung eines digitalen Ausgangssignals.
1. Kleines Volumen.Kompakter/leichter elektronischer Druckschalter.
2. Einfache Montage.Einsteckbarer Reduzieranschluss für One-Touch-Fittings.
3. Hohe Sichtbarkeit.Eine große LED-Anzeige für einen gut sichtbaren Schalter.
4. 2-Draht-Typ.Anwendbar entweder auf NPN- oder PNP-Ausgang.
Product Specification
| Modell | PS1000 | PS1100 |

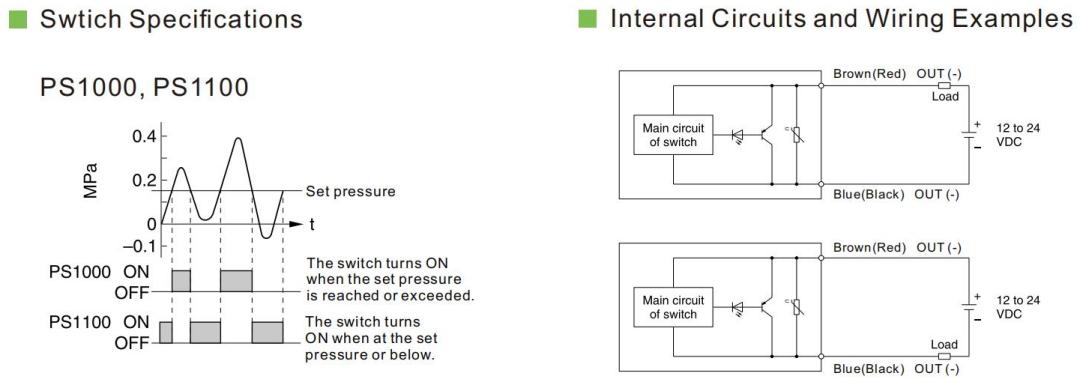

| Ausgang schalten | Aktueller Druck≥Einstelldruck: EIN | Aktueller Druck ≤ Einstelldruck: EIN |
| max.Arbeitsdruck | 1 MPa | |
| Druckbereich einstellen | -0,1 bis 0,4 MPa | -0,1 bis 0,45 MPa |
| Arbeitsmedium | Luft, nicht korrosives Gas, nicht brennbares Gas | |
| Kontrollleuchte | EIN: Wenn die rote LED aufleuchtet | |
| Temperatureigenschaften | ±3 % vom Skalenendwert | |
| Wiederholbarkeit | ±1 % vom Skalenendwert | |
| Hysterese | 4 % FS oder weniger | |
| Ladespannung | DC12 bis 24 V ±10 %, Restwelligkeit (pp) 10 % oder weniger | |
| Strom laden | 5 bis 40mA | |
| Leckstrom | 1 mA oder weniger | |
| Interner Spannungsabfall | 5V oder weniger | |
| Arbeitstemperatur | 0 bis 60℃ (keine Kondensation) | |
| Isolationswiderstand | 2 MOhm oder mehr (DC 500 V gemessen mit Megaohmmeter) zwischen Klemmen und Gehäuse | |
| Spannung standhalten | AC 1000 V (in 50/60 Hz) für 1 Minute zwischen Klemmen und Gehäuse | |
| Gewicht | 5 g (ohne Anschlusskabel) | |
| Anschlussgröße | R06: Φ6-Reduzierer | |
| Gehege | IP40 | |
| Anschlusskabel | Tülle, ölbeständiges, strapazierfähiges Vinylkabel 2 Kerne, Φ2,55, 3m, Leiterfläche: 0,18 mm², Isolator-Außendurchmesser: 0,96 mm | |
| Material der benetzten Teile | Drucksensorteil: Silizium, Körperteil: PBT, O-Ring: NBR | |

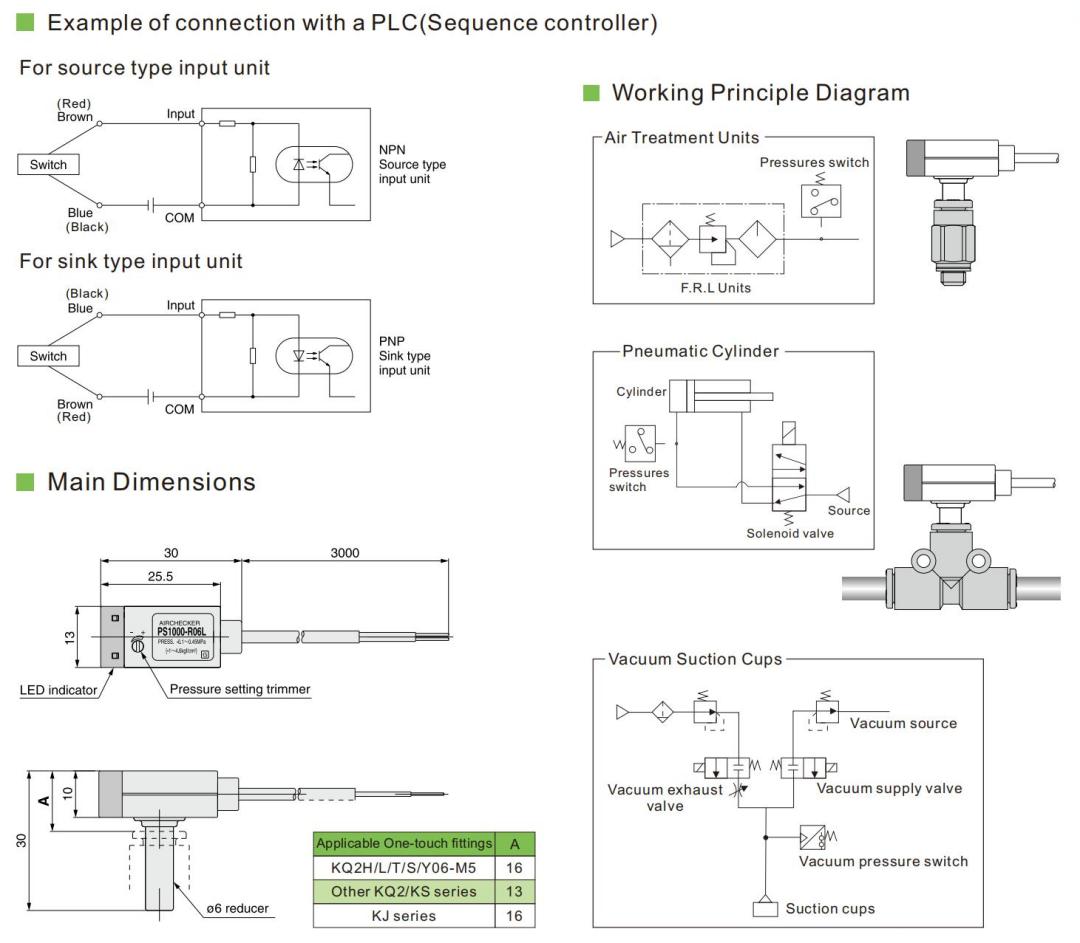

Main Dimensions
