VNE
VPC Pneumatic
| Vakuumtyp: | |
|---|---|
| Nenngröße der Düse: | |
| Vakuumanschluss: | |
| Versorgungsanschluss: | |
| Vielfältige Positionen: | |
| Verfügbarkeitsstatus: | |
Produktbeschreibung

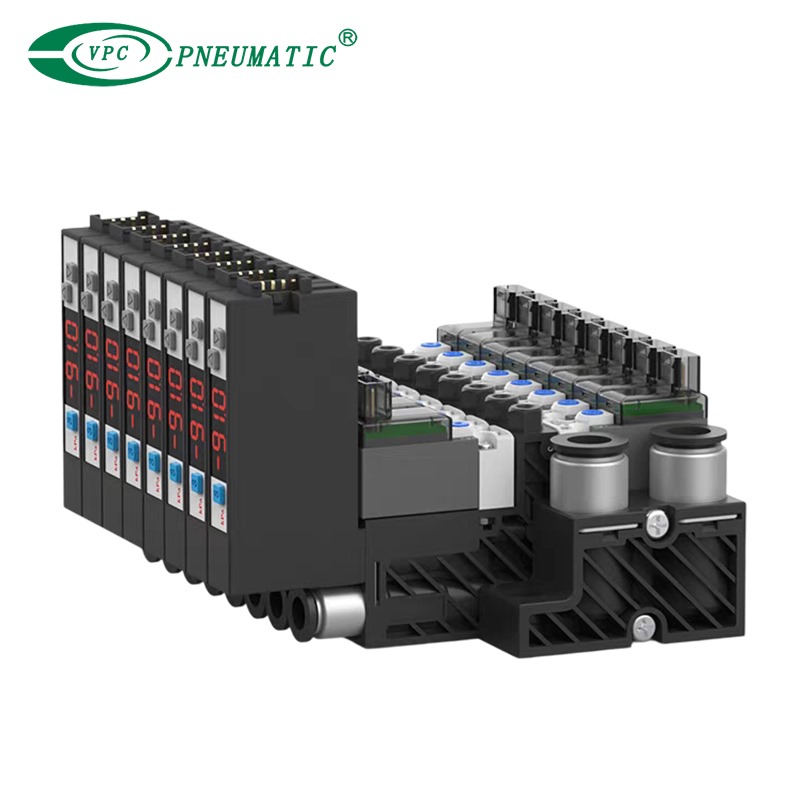

Der integrierte Vakuumerzeuger VN Mini ist klein und leicht mit einer Einzelstückdicke von 10 mm.
Das Ablassventil kann den zerstörerischen Druck individuell an die Anforderungen der Arbeitsbedingungen anpassen.
Da die Öffnung des Versorgungsventils zur Atmosphäre hin offen ist, ist das Pumpsystem in der Lage, das Vakuum sofort zu unterbrechen und zu verhindern, dass der Unterbrechungsdruck zu hoch ansteigt. Dies verkürzt die Reaktionszeit beim Ausschalten und erhöht die Zuverlässigkeit.
Durch die Trennung des Vakuumwegs und des Vakuumunterbrechungswegs wird es für den im Vakuumfilter eingefangenen Staub erschwert, in die Atmosphäre ausgestoßen zu werden.
Durch die Installation einzelner Auslassöffnungen wird bei Verwendung als Verteiler eine fehlerhafte Vakuumunterbrechung aufgrund von Auslassstörungen verhindert. Es sind auch individuelle Auslassöffnungsspezifikationen verfügbar, für die Rohrleitungen angeschlossen werden können.

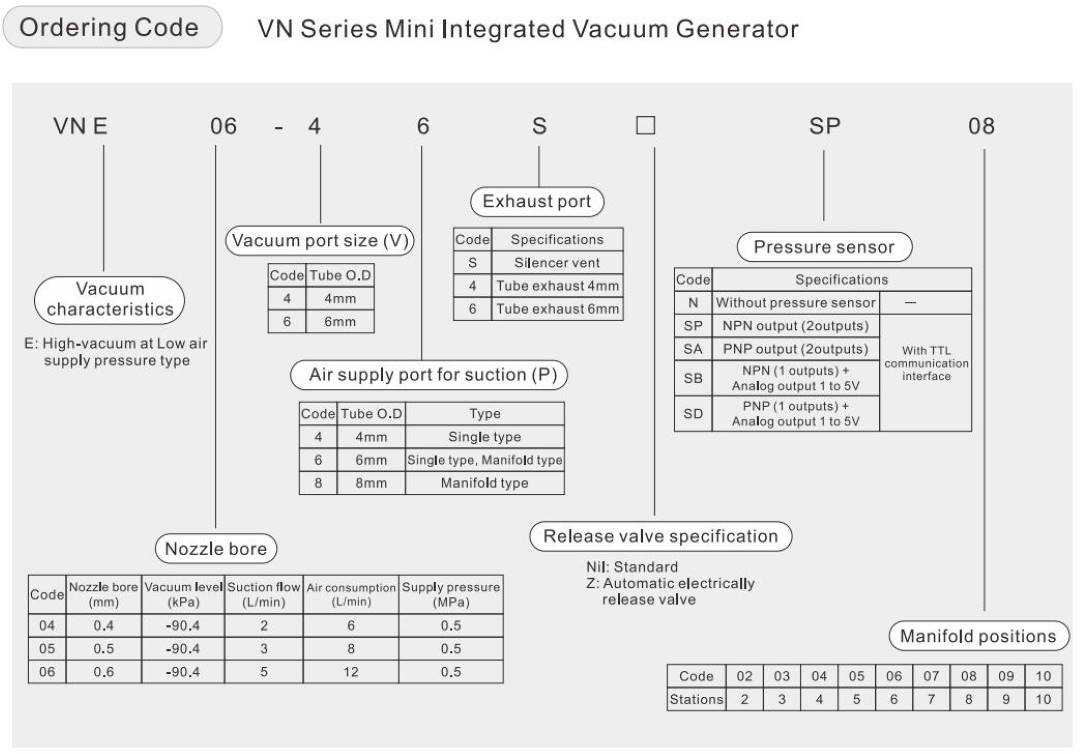

※ Bitte kontaktieren Sie uns für detaillierte Bestellcodes und Zeichnungsparameter.
Produktspezifikationen
| Arbeitsmedium | Saubere Luft | Vakuum | |
| Arbeitsdruck | 0,3 bis 0,7 MPa | -100 bis 0 kPa | |
| Arbeitstemperatur | 5 bis 50℃ | ||
| Arbeiten Feuchtigkeitsbereich | 35 bis 85 % relative Luftfeuchtigkeit | ||
| Vibrationsfestigkeit | 50 m/s² oder weniger | ||
| Schlagfestigkeit | 150 m/s² oder weniger | ||
Gehäuse | IP40 | ||
Schmierung | NEIN | ||
| Prüfdruck* | Versorgungsdruck | 0,8 MPa | |
| Vakuumdruck | 0,2 MPa | ||
※ Prüfdruck bedeutet einfach „der Druck, bei dem das Produkt nicht beschädigt wird“ und es ist der Druck, bei dem das Produkt normal verwendet werden kann.
| Aktionstyp | Direktes Handeln | |
| Kontrollstil | Normal geschlossen | |
| Ansprechzeit | AUS→EIN | 4,5 ms |
| AN→ AUS | 4,5 ms | |
※ Die Reaktionszeit ist der Wert bei Anlegen einer Nennspannung von 0,5 MPa (100 %).
| Aktionstyp | Verbunddruck | |

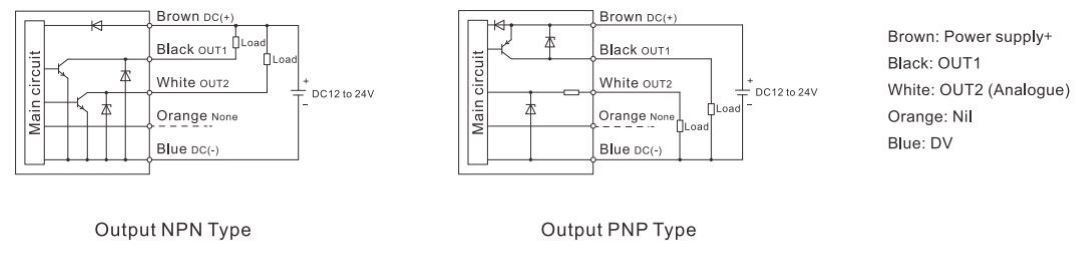

| Schaltausgang | NPN, PNP | |
| Nenndruckbereich | -100 bis 100 kPa | |
| Druckbereich anzeigen/einstellen | -101.2 bis 110 kPa | |
| Prüfdruck | 200 kPa oder weniger | |
| Versorgungsspannung | DC12 bis 24 V ±10 % | |
Aktueller Verbrauch | 50 mA oder weniger | |
| Anzeigegenauigkeit | ±3 % FS oder weniger (Umgebungstemperatur 25 ℃) | |
| Schaltausgang | Max. Laststrom | 100 mA oder weniger |
| Max. angelegte Spannung | DC 30 V oder weniger | |
| Restspannung | 1 V oder weniger | |
| Wiederholbarkeit | ±0,2 % FS | |
Kurzschlussschutz | 2,5 ms, 5 ms, 100 ms, 500 ms optional | |
| Analoger Ausgang | Ausgangsspannung (Nenndruck | 1 bis 5 V ±2 % FS |
| Auflösung | 1/200 | |
| Linearität | ±2 % FS | |
| Ausgangsimpedanz | Ca. 1 kΩ | |
Anzeige | 10:37-Segment-LED-Anzeige | |
| Ventiltyp | Versorgungsventil, Ablassventil |
| Ventilkonstruktion | Direktgesteuertes Sitzventil mit 3 Anschlüssen |
| Nennspannung | DC 24 V ±10 % |
| Begrenzungsschaltung | Überspannungsableiter |
Ansprechzeit | 4 ms |
| Stromverbrauch | 1W |
Manuelle Überbrückung | Tastenstruktur |
| Bedienungsanleitung | Wenn die Spule mit Strom versorgt wird, leuchtet die rote Kontrollleuchte auf |
| Verkabelungsmethode | Rot: DC24V, Schwarz: COM |
