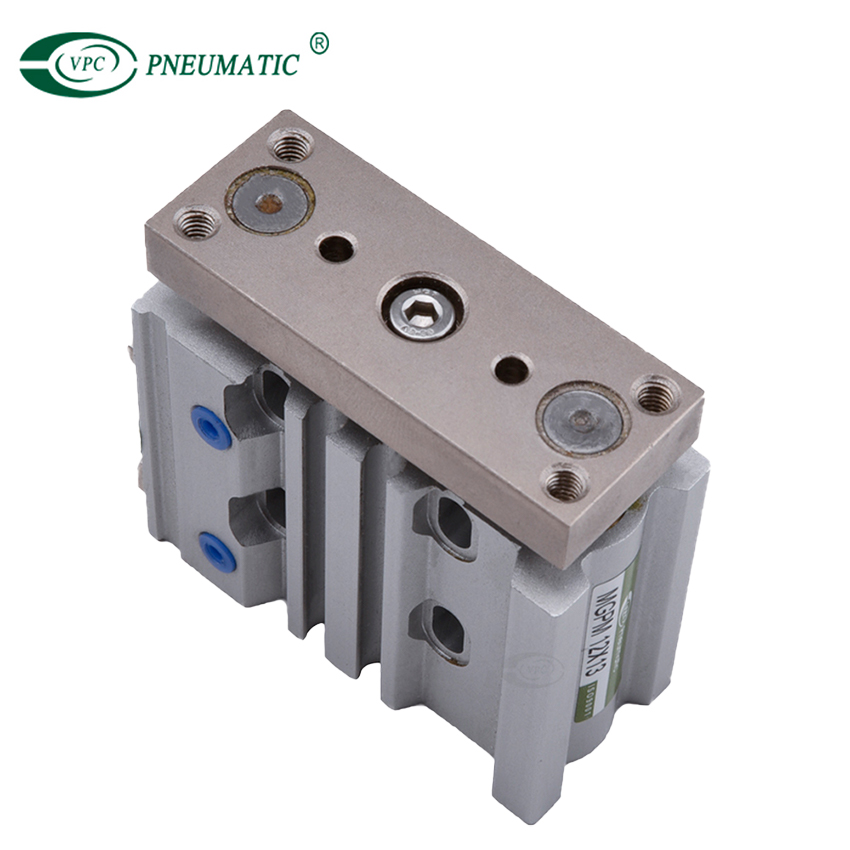

Ball Bushing-Lager der MGPL-Serie mit drei stangengeführten Pneumatikzylindern

Anteil an:
  • Bohrungsgrößen: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 mm
  • Nicht rotierende Genauigkeit von +/- 0,01 ° über alle Bohrungen.
  • Einstellbare Hub -Option, Umfangszyklus (XC8)
  • Einstellbare Schlaganfalloption, Retract Cycle (XC9)
  • Gummistopper standardmäßig
  • Autoschalter fähig
  • MGPL50X75
  • VPC Pneumatic
  • 8412310090
Stoff:
Qualitätsgarantie:
Arbeitsdruck:
Schauspieltyp:
Arbeitsmedium:
Verfügbarkeitsstatus:

Produktbeschreibung

Das MGPL ist ein kompakter Körperaktuator, der in interne Führungswellen integriert ist, um die Tragung von der Bewegung des Stangens und der Dichtungen des Aktuators zu isolieren.

Die Presse, die mit hoher Präzisionskugel-Buchse eingebaut ist, führt zu einer nicht rotierenden Genauigkeit von +/- 0,01 ° über alle Bohrungsgrößen.

Die Option für die Schlaganfallanpassung (XC8, XC9) kann entweder im Verlängerungs- oder Rückzugszyklus liegen und verfügt über einen Einstellbereich von bis zu 50 mm.

Mgp 参数

Produktspezifikationen

Bohrung (mm)121620253240506380100
ArbeitsmediumSaubere Luft
SchauspieltypDoppelte Schauspielerei
Garantierter Druck1,5 MPA
Arbeitsdruckbereich0,12 ~ 1,0 mPa
LagerLagern-/Kugelbuchsenlager
Nicht rotierende AkkualitätGleitlager± 0,08 °

± 0,07 °± 0,06 °± 0,05 °± 0,08 °
Ballbusse± 0,01 °± 0,09 °± 0,08 °± 0,06 °± 0,05 °
AnschlussgrößeM5x0.8                     G1/8  G1/4G3/8
